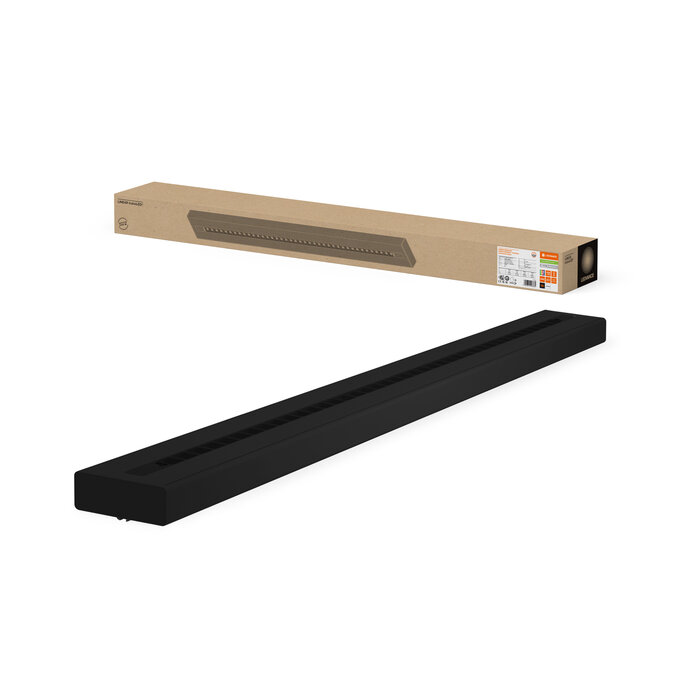

LN INV DI 1200 P 54W 940 DAVR BK

LINEAR INDIVILED DIRECT/INDIRECT 1200 DALI

GTIN: 4099854296864 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

Strumenti

Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Facilità nell'aggiornare la sorgente luminosa e il driver (design EVERLOOP)
Distribuzione omogenea della luce e abbagliamento ridotto (UGR ≤ 19) grazie all'ottica IndiviLED®
Apparecchi a sospensione con emissione di luce diretta (70%) ed emissione di luce indiretta (30%)
Alte prestazioni con CRI90 e fino a 137 lm/W
Apparecchio predisposto per l'IoT con driver DALI-2, adatto per VIVARES e altri sistemi di gestione della luce
Con le versioni DALI sono possibili altri servizi come il monitoraggio energetico e la manutenzione remota
Elevata consistenza del colore con SDCM 3
Installazione facile
Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico
Adatto per impianti di emergenza a batteria sec. secondo EN 60598-2-22
Molteplici opzioni di montaggio grazie a diversi accessori

Aree di applicazione

Sostituzione diretta per gli apparecchi funzionanti con lampade fluorescenti
Uffici, istruzione, edifici pubblici
Configurazione a fila singola e continua
Illuminazione diretta e indiretta

Caratteristiche del prodotto

Design minimalista LEDVANCE SCALE in alloggiamento in alluminio estruso, disponibile nei colori bianco e nero
Include EVERLOOP: comoda sostituzione della sorgente luminosa e del driver LED
Collegabile in una linea luminosa continua con accessori (montaggio a plafone o a sospensione)
Montaggio a sospensione con kit (da ordinare separatamente)
Prova del filo incandescente in conformità alla norma IEC 695-2-1: 850 °C
Morsettiera a 5 poli, sezione del cavo fino a 5 x 2,5 mm²
Durata (L80/B10): 70.000 ore (a 25 °C)
Multi lumen function: programmable DALI-2 driver

Apparecchiatura / Accessori

Kit di sospensione disponibile per la versione con apparecchio a sospensione (da ordinare separatamente)
Connettori in linea, angolari e di riempimento disponibili come accessori separati
Kit con cavo di cablaggio passante disponibile

Consigli per la sicurezza

Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
Attenzione, rischio di scosse elettriche.
Prodotto in classe di protezione I. Tutte le parti metalliche dell'involucro elettricamente conduttive che possono assorbire tensione durante il funzionamento o durante la manutenzione in caso di guasto devono essere collegate in modo continuo al conduttore di protezione di terra.

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	54 W / 48 W / 43 W / 34 W
Tensione nominale	220…240 V
Frequenza di rete	0/50/60 Hz
Corrente nominale	233…205…195…160 mA
Corrente di innesco	25.2 A
Limit.corrente inrush T_h50	40 µs
Num. Max. di lum. su interruttore B16 A	29
Num. Max. di lum. su interruttore C10 A	23
Max. numero di apparecchi per interruttore magnetotermico C16	38
Fattore di potenza λ	> 0,90
Distorsione armonica totale	≤ 20 %
Classe di sicurezza	I
Modalità di funzionamento	Integrated LED driver

Dati fotometrici

Flusso luminoso	6800 lm / 5950 lm / 5500 lm / 4550 lm
Efficienza luminosa	126 lm/W / 124 lm/W / 129 lm/W / 134 lm/W
Temperatura di colore	4000 K
Colore della luce (descrizione)	Bianco freddo
Indice di resa cromatica Ra	≥90
Standard Deviation of Color Matching	3 sdcm
Nessuno sfarfallio	Sì
Metrica dello sfarfallio (flicker) (Pst LM)	≤1
Metrica dell’effetto stroboscopico (SVM)	≤0.4
Gruppo di sicurezza fotobiologic EN62778	RG1
Gruppo di sicurezza fotobiologic EN62471	RG0
Ampiezza fascio luminoso	90 ° + 130 °
UGR longitudinal	< 19

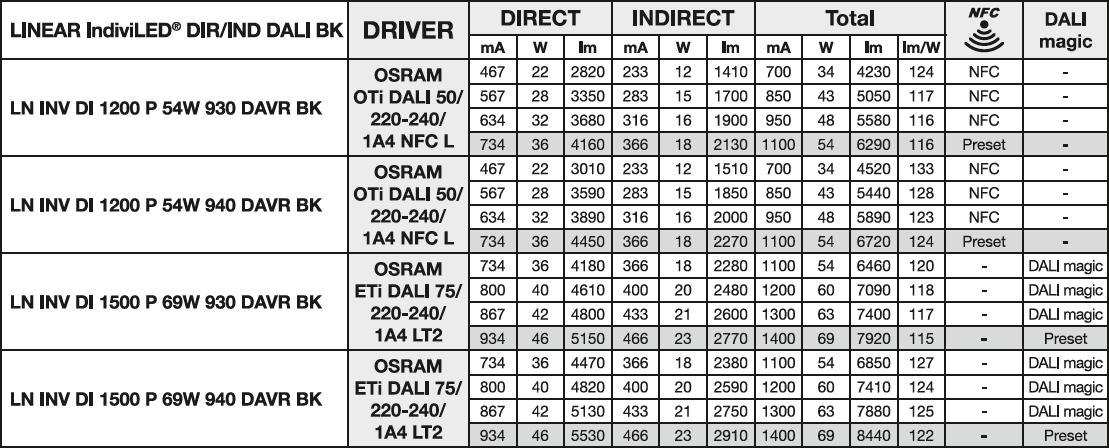

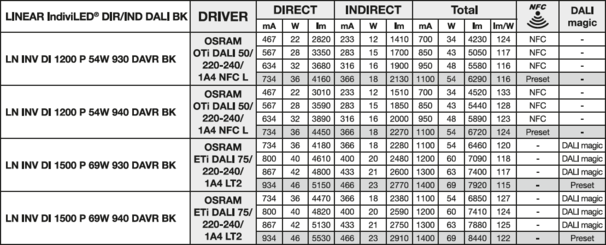

Adjustable attributes

Potenza nominale	Temperatura di colore	Flusso luminoso	Efficienza luminosa
54 W	4000 K	6800 lm	126 lm/W
48 W	4000 K	5950 lm	124 lm/W
43 W	4000 K	5500 lm	129 lm/W
34 W	4000 K	4550 lm	134 lm/W

DIMENSIONI E PESO

Lunghezza	1210,00 mm
Altezza	43,00 mm
Larghezza	125,00 mm
Peso prodotto	3500,00 g

MATERIALE & COLORI

Colore del prodotto	Black
Colore della struttura	Black
Materiale del corpo	Aluminum
Materiale della copertura	Polymethylmethacrylate (PMMA)
Materiale superficie che emette la luce	Polimetilmetacrilato (PMMA)
Test filo incandescente (IEC 60695-2-12)	850 °C
Contenuto di mercurio nella lampada	0.0 mg

APPLICAZIONE & INSTALLAZIONE

Temperatura ambiente	-20…+50 °C
Temperatura di stoccaggio	-20…+80 °C
Tipo di collegamento	Terminale senza vite a 5 poli (L,N,PE,DA+,DA-)
Grado di protezione	IP20
Indice IK (resistenza agli urti) [PIM]	IK06
Dimmerabile	Sì
Type of dimming [GMS]	DALI2
Pronto per l'IoT	Supporto del tipo di dati DALI PARTE 251, 252, 253 ¹⁾
Montaggio tipo	Suspended
Posizione di montaggio	Soffitto
Ambiente applicativo	IndoorIndoor
Orientabile	No
Con sorgente luminosa	Sì
Replaceable light source	Sì

¹⁾ Internet delle cose. Supporta il trasferimento dati tramite gateway a piattaforme di monitoraggio basate su cloud, come LEDVANCE VIVARES Cloud.

Durata

Durata L70/B50 @ 25 °C	100000 h ¹⁾
Durata L80/B10 @ 25 °C	70000 h ¹⁾
Durata L90/B10 @ 25 °C	35000 h
Numero cicli accensione / spegnimento	25000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

ALIMENTATORE

Corrente di uscita	1100mA / 950mA / 850mA / 700 mA
ECG - Tensione di uscita	≤ 5 %
Alimentatore consigliato	OSRAM type OTI DALI 50/220-240/1A4 NFC L

SENSORE

Tipo di sensore

CERTIFICATI, NORME E DIRETTIVE

Norme	CE, CB, ENEC, TÜV SÜD, UKCA, EAC, EPD
Temperatura di superficie limitata	No
Resistenza agli urti di un pallone	No
EPD	LEDV-00026-V01.01-EN
Modulo LED sostituibile	dal consumatore finale

ALTRE CARATTERISTICHE DEL PRODOTTO

Numero di illuminanti inclusi	2
Funzione aggiunta	EVERLOOP, VIVARES, Programmable Multi Lumen

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	Contiene almeno 10 mg
Quantità di terre rare	Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa	2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV329) - (3147-75-9)

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4099854296864	Astuccio 1	178 mm x 1,263 mm x 103 mm	4100.00 g	23.16 dm³
4099854296871	Cartone di spedizione 2	1,297 mm x 197 mm x 224 mm	9600.00 g	57.23 dm³

Immagine del prodotto	Nome del prodotto	EAN
	LN INV SUSPENSION KIT BK	4099854297069
	LN INV SUSPENSION WIRE	4099854323980

Immagine del prodotto	Nome del prodotto	EAN
	LN INV 1200 THROUGHWIRING KIT	4099854214820
	LN INV INLINE CONNECTOR	4099854215612
	LN INV CORNER CONNECTOR BK	4099854308079
	LN INV INFILL 600 BK	4099854297045
	LN INV INFILL 1200 BK	4099854297007
	LN INV INFILL 1500 BK	4099854297021
