BULKHEAD COMPACT RECTANGULAR SENSOR

BLKH COMP RC SEN V 8W CPS IP65 WT

GTIN: 4099854290602 Astuccio / 1 Mostra tutti i pacchetti
Scarica hoja de datos
Garanzia di 5 anni
Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto
  • Versatile grazie al CCT selezionabile in 3000K e 4000K
  • Altamente versatile grazie ai livelli di potenza selezionabili (Power Select - PS) sul driver
  • Molteplici regolazioni della gamma dei sensori, rilevamento della luce diurna e tempo di attesa
  • Adatto all'uso in ambienti impolverati e umidi grazie all'alto indice IP
  • Adatto per l'uso in aree pubbliche grazie all'elevato grado di protezione IK
  • Schemi di montaggio multipli per una comoda installazione
Aree di applicazione
  • Sostituzione diretta per gli apparecchi funzionanti con lampade fluorescenti
  • Corridoi, scale, ingressi
  • Sottopassi
  • Aree pubbliche
Caratteristiche del prodotto
  • Sensore ad alta frequenza per il rilevamento di luce diurna e movimento
  • Custodia e coperchio in PC resistente ai raggi UV
  • Grado di protezione: IP65
  • Resistenza agli urti: IK10
  • Flusso luminoso: fino a 840 lm
  • Durata (L70/B50): fino a 50.000 ore (a 25 °C)
  • Temperatura ambiente in funzione: -20…+45 °C
  • Terminale a filo per connessione senza attrezzi
  • Possibile cablaggio passante
Apparecchiatura / Accessori
  • Viti e tasselli di montaggio inclusi
  • Vite antifurto inclusa
Riferimenti / Collegamenti
DATI ELETTRICI
Potenza nominale 9 W / 7 W / 5 W 1)
Tensione nominale 220…240 V
Frequenza di rete 50/60 Hz
Corrente nominale 63…56…49 mA
Corrente di innesco 4 A
Limit.corrente inrush Th50 180 µs
Num. Max. di lum. su interruttore B16 A 104
Num. Max. di lum. su interruttore C10 A 87
Max. numero di apparecchi per interruttore magnetotermico C16 140
Fattore di potenza λ > 0,5
Distorsione armonica totale < 64 %
Classe di sicurezza II
Modalità di funzionamento Integrated LED driver
1) Per le possibili opzioni fare riferimento all'immagine della tabella lumen/potenza
Dati fotometrici
Flusso luminoso 840 lm / 690 lm / 500 lm 1)
Efficienza luminosa 93 lm/W / 98 lm/W / 100 lm/W 1)
Temperatura di colore 3000 K / 4000 K
Colore della luce (descrizione) Bianco caldo, Bianco freddo
Indice di resa cromatica Ra > 80
Standard Deviation of Color Matching 5 sdcm
Nessuno sfarfallio Sì
Metrica dello sfarfallio (flicker) (Pst LM) <1
Metrica dell’effetto stroboscopico (SVM) <0.4
Gruppo di sicurezza fotobiologic EN62778 RG0
Ampiezza fascio luminoso 125 °
1) Per le possibili opzioni fare riferimento all'immagine della tabella lumen/potenza
DIMENSIONI E PESO
Lunghezza 356,00 mm
Altezza 80,00 mm
Larghezza 115,00 mm
Peso prodotto 580,00 g
MATERIALE & COLORI
Colore del prodotto Bianco
Colore della struttura Bianco
Materiale del corpo Polycarbonate (PC)
Materiale della copertura Polycarbonate (PC)
Materiale superficie che emette la luce Policarbonato
Test filo incandescente (IEC 60695-2-12) 850 °C
Contenuto di mercurio nella lampada 0.0 mg
APPLICAZIONE & INSTALLAZIONE
Temperatura ambiente -20…+45 °C
Temperatura di stoccaggio -20…+80 °C
Tipo di collegamento Terminale senza vite
Grado di protezione IP65
Indice IK (resistenza agli urti) [PIM] IK10
Dimmerabile No
Montaggio tipo Surface
Posizione di montaggio Soffitto, Parete
Ambiente applicativo Outdoor
Lunghezza per il montaggio -
Con sorgente luminosa Sì
Replaceable light source No
Durata
Durata L70/B50 @ 25 °C 50000 h 1)
Durata L80/B10 @ 25 °C 40000 h 1)
Durata L90/B10 @ 25 °C 20000 h
Numero cicli accensione / spegnimento 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
Corrente di uscita 220…165…115 mA
ECG - Tensione di uscita < 5 %
SENSORE
Tipo di sensore Movimento, Luce
Tecnologia di sensore Microonde
Angolazione del rilevamento del sensore 150 °
Accens./spegn. controllati da sensore 5 s…30 min
Area di rilevamento del sens.movimento 2…8 m
Soglia di rilevamento del sens. luce 2…50 lx
Indice IP di sensore IP20
CERTIFICATI, NORME E DIRETTIVE
Norme CE, CB, UKCA, EAC, ENEC, TÜV SÜD
Temperatura di superficie limitata No
Resistenza agli urti di un pallone No
ALTRE CARATTERISTICHE DEL PRODOTTO
Funzione aggiunta MULTI SELECT
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
Quantità di metalli preziosi Contiene almeno 10 mg
Quantità di terre rare Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio 80 % 1)
Percentuale minima di contenuto riciclato nel prodotto 0 % 1)
Riciclabilità del prodotto Imballaggio in gran parte riciclabile 1)
Riciclabilità dell'imballaggio Prodotto in gran parte riciclabile 1)
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa No
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
Codice prodotto Unità di imballo (Pezzi/unità) Dimensioni (lunghezza x profondità x altezza) Peso lordo Volume
4099854290602 Astuccio
1		 85 mm x 128 mm x 390 mm 670.00 g 4.24 dm³
4099854290619 Cartone di spedizione
6		 400 mm x 400 mm x 200 mm 4020.00 g 32.00 dm³
Istruzioni per l'uso / istruzioni di sicurezza
BULKHEAD COMPACT SEN
PDF (3.54 MB)
Informazioni legali
Legal Insert BULKHEAD COMPACT
PDF (2.87 MB)
Informazioni legali
LSI BULKHEAD COMPACT
PDF (2.27 MB)
Informazioni legali
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Dichiarazioni di conformità
CE _BLKH COMP RC SEN V LUM
PDF (235.58 KB)
Certificati
ENEC BLKH COMP RC
PDF (347.99 KB)

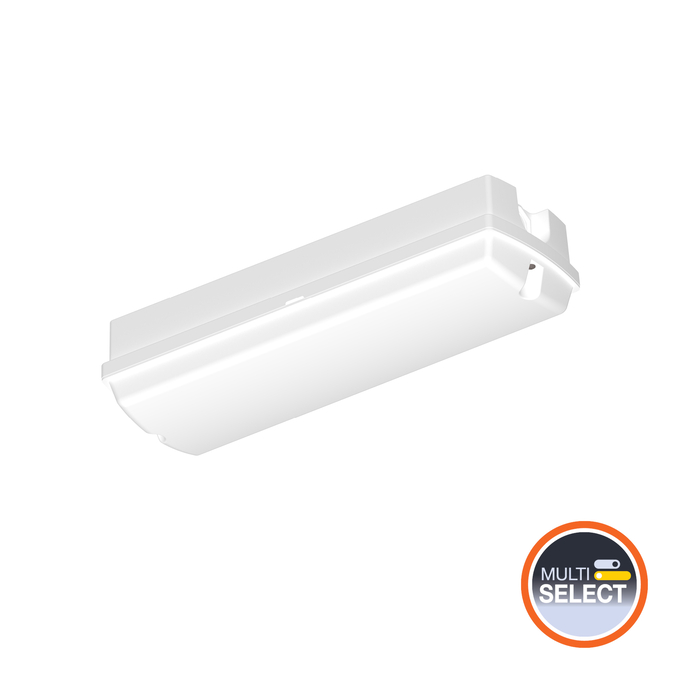

Immagine del prodotto: sfondo bianco, diagonale
BLKH COMP RC 8W CPS IP65 WT
JPG (403.84 KB)
Immagine del prodotto: sfondo bianco, diagonale, immagine alternativa
BLKH COMP RC 8W CPS IP65 WT
JPG (518.45 KB)
Immagine del prodotto: sfondo bianco, orizzontale
BLKH COMP RC 8W CPS IP65 WT
JPG (317.63 KB)

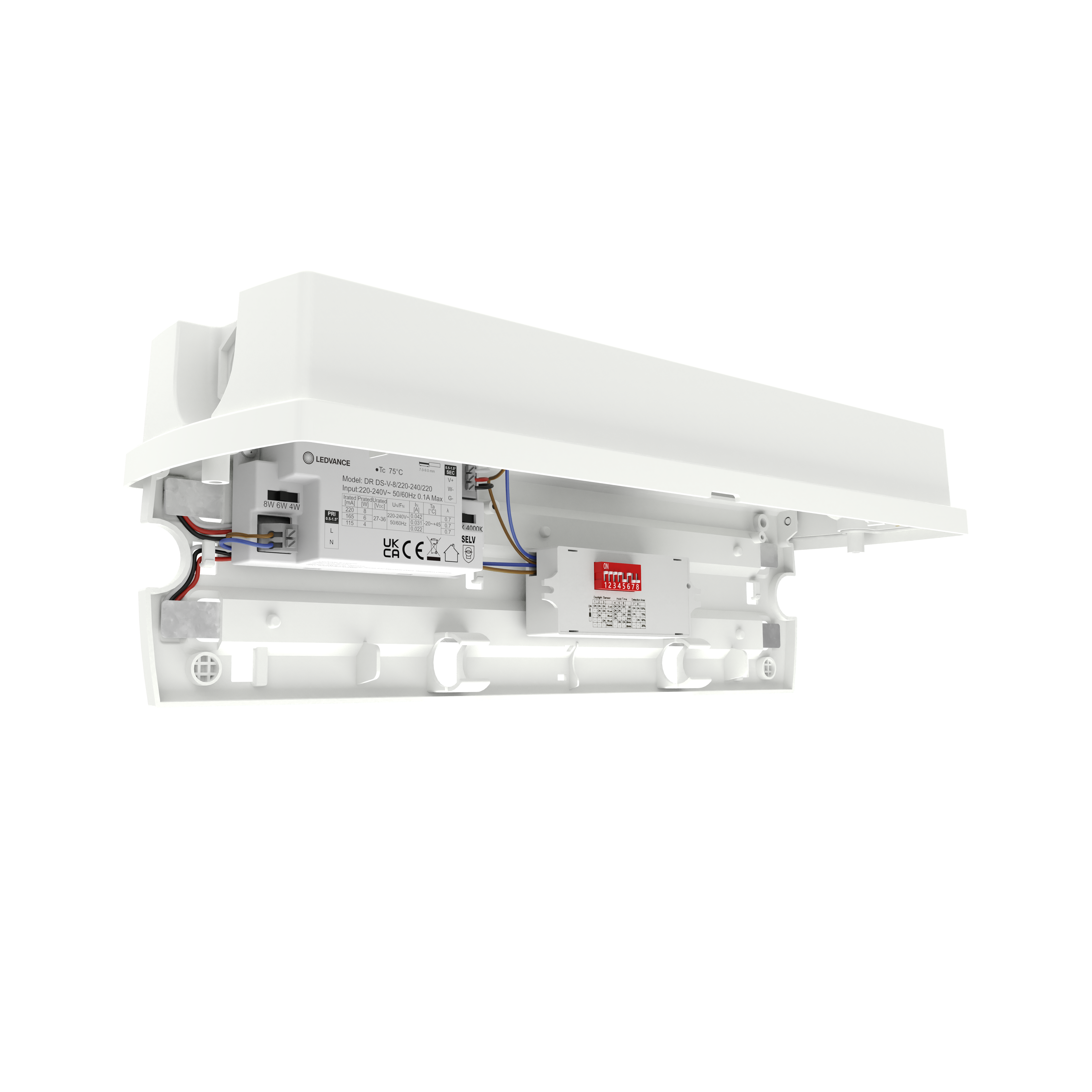

Immagine del prodotto: sfondo bianco, vista interna
Bulkhead Compact Rectangular Sensor
PNG (8.84 MB)

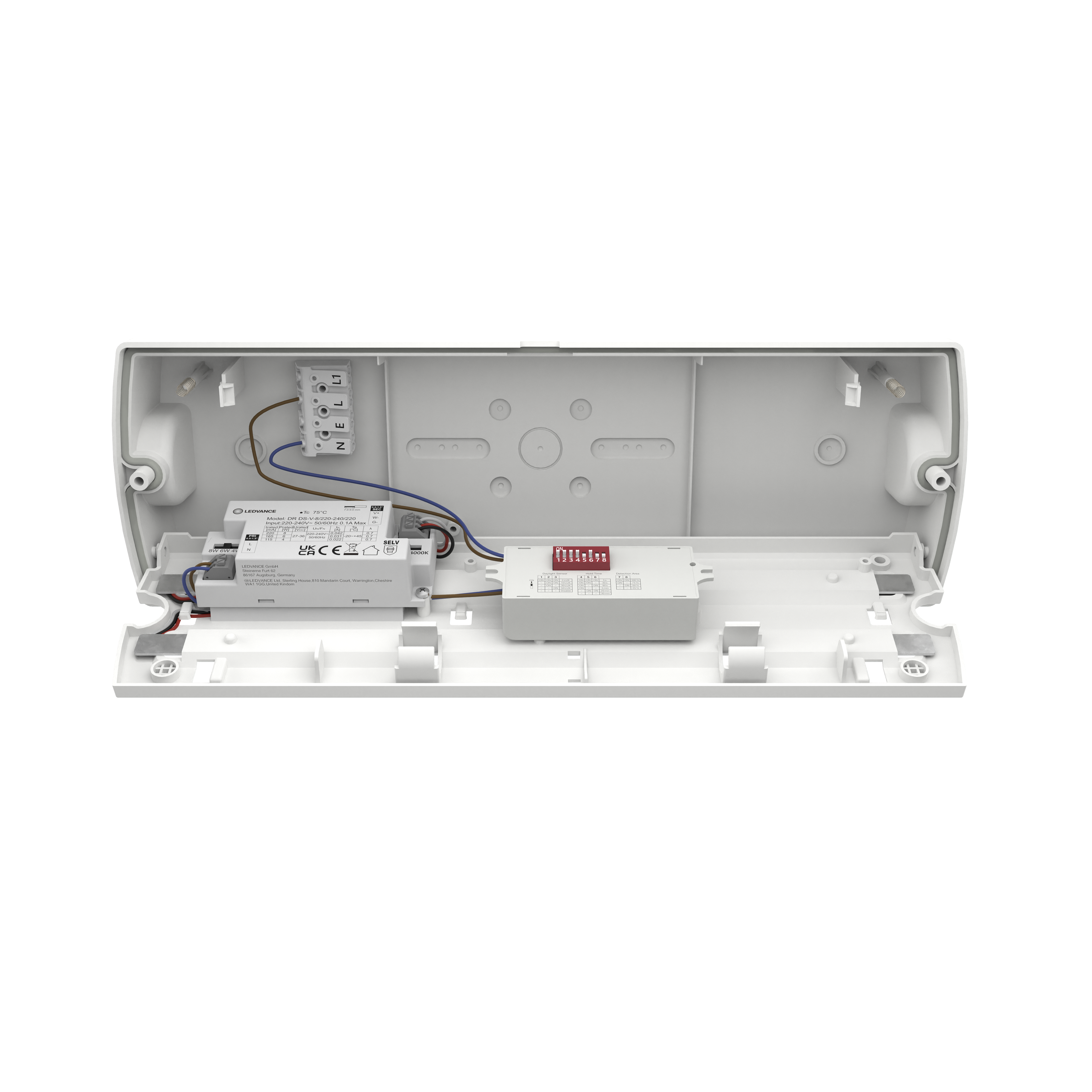

Immagine del prodotto: sfondo bianco, vista interna
Bulkhead Compact Rectangular Sensor
PNG (10.95 MB)
Disegno del profilo del prodotto con lettere
BLKH COMP RC
SVG (80.03 KB)
Disegno del profilo del prodotto con numeri
SF BLKH COMP RECTANGULAR
PNG (78.36 KB)
Disegno del profilo del prodotto - tecnica
BLKH COMP RC
SVG (77.39 KB)

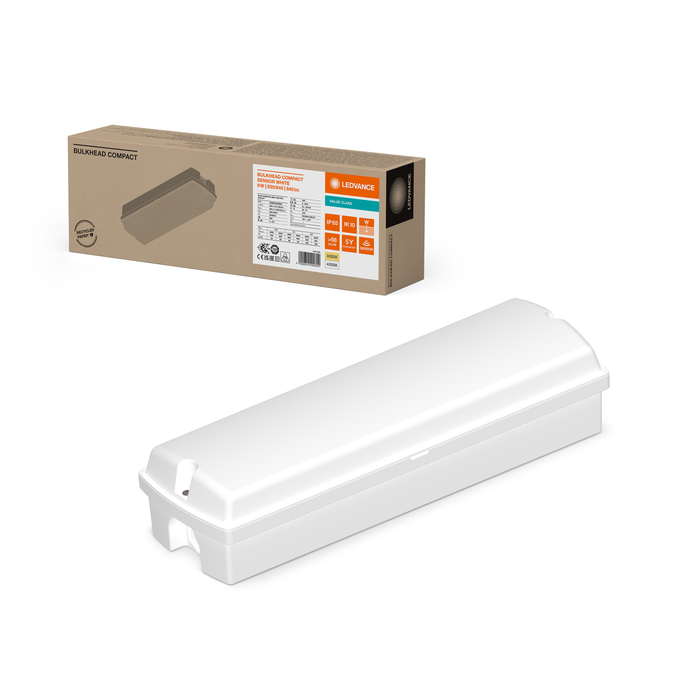

Scatto combinato = Scatto Product Beauty + immagine della confezione
BLKH COMP RC SEN V 8W CPS IP65WT
JPG (578.22 KB)
Immagine della confezione, frontale
BLKH COMP RC SEN V 8W CPS IP65WT
JPG (552.46 KB)
Immagine della confezione, spaziale
BLKH COMP RC SEN V 8W CPS IP65WT
JPG (659.42 KB)
Informazioni catalogo 1
BLKH COMP RC SEN V 8W CPS IP65
JPG (116.8 KB)
Informazioni catalogo 2
BLKH COMP RC
PNG (115.83 KB)
Informazioni catalogo 3
BLKH COMP RC
PNG (98.51 KB)
Informazioni catalogo 4
BLKH COMP RC
PNG (49.57 KB)
File IES (IES)
BLKH COMP RC SEN V 8W 830 IP65 WT
IES (72.96 KB)
File IES (IES)
BLKH COMP RC SEN V 8W 840 IP65 WT
IES (72.96 KB)
File LDT (Eulumdat)
BLKH COMP RC SEN V 8W 830 IP65 WT
LDT (54.24 KB)
File LDT (Eulumdat)
BLKH COMP RC SEN V 8W 840 IP65 WT
LDT (54.24 KB)
File ULD (DIALux)
BLKH COMP RC SEN V 8W CPS IP65 WT
ULD (371.2 KB)
File ROLF (RELUX)
BLKH COMP RC SEN V 8W CPS IP65 WT
ROLF (253.29 KB)
File UGR (tabella UGR)
BLKH COMP RC SEN V 8W 830 IP65 WT
PNG (61.26 KB)
File UGR (tabella UGR)
BLKH COMP RC SEN V 8W 840 IP65 WT
PNG (61.26 KB)
Curva di distribuzione della luce tipo cono
BLKH COMP RC SEN V 8W 830 IP65 WT
SVG (16.75 KB)
Curva di distribuzione della luce tipo cono
BLKH COMP RC SEN V 8W 840 IP65 WT
SVG (16.75 KB)
Curva di distribuzione della luce tipo polare
BLKH COMP RC SEN V 8W 830 IP65 WT
SVG (20.38 KB)
Curva di distribuzione della luce tipo polare
BLKH COMP RC SEN V 8W 840 IP65 WT
SVG (20.38 KB)
BIM Revit 3D
Bulkhead Compact Rectangular
ZIP (7.65 MB)
CAD STEP 3D
BLKH COMP
STEP (2.25 MB)
Immagini applicative Getty
Modern condominium with surface bulkhead RC
JPG (1.64 MB)
Immagini applicative Getty
Apartment Building in Residential Area with Bulkhead
JPG (1.44 MB)
EAN Numero SEG Nr. EFO Numero ELDAS
4099854290602 7706571 3317160 941603480
