BLKH COMP RC EL SN V 11W MS 840 WT

BULKHEAD COMPACT RECTANGULAR EMERGENCY SENSOR

GTIN: 4099854290725 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

Strumenti

Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Estremamente versatile grazie al CCT selezionabile e agli step di potenza (Multi Color/Multi Lumen) sul driver
Molteplici regolazioni della gamma dei sensori, rilevamento della luce diurna e tempo di attesa
Integrazione degli apparecchi con funzione di illuminazione di emergenza nel sistema di illuminazione generale
Facile cablaggio grazie al driver precablato incluso e alla batteria per la funzione di illuminazione di emergenza
Operatività della funzione di illuminazione di emergenza integrata con batteria LiFePO4 a lunga durata con 3h di tempo di scarica
Adatto all'uso in ambienti impolverati e umidi grazie all'alto indice IP
Adatto per l'uso in aree pubbliche grazie all'elevato grado di protezione IK
Comoda visualizzazione dei risultati del test automatico con un controllo LED incluso
Semplice collaudo degli apparecchi con funzione di illuminazione di emergenza grazie alla funzione di test automatico integrata

Aree di applicazione

Illuminazione di emergenza delle vie di fuga
Illuminazione antipanico
Edifici che richiedono fino a 3 h di operatività della luce di emergenza
Sostituzione diretta per gli apparecchi funzionanti con lampade fluorescenti
Corridoi, scale, ingressi
Sottopassi
Aree pubbliche

Caratteristiche del prodotto

Sensore ad alta frequenza per il rilevamento di luce diurna e movimento
Certificato secondo le norme europee (EN 60598-1:2015; EN 60598-2-22:2014)
Apparecchio adatto per illuminazione normale e di emergenza
Apparecchi incorporati
Funzione di illuminazione di emergenza: tempo di scarica della batteria di 3h
Test di funzione di illuminazione di emergenza: automatico (AT)
Tecnologia della batteria: LiFePO4
Temperatura ambiente in funzionamento: +5...+45 °C
Grado di protezione: IP65
Resistenza agli urti: IK10

Apparecchiatura / Accessori

Viti e tasselli di montaggio inclusi
Vite antifurto inclusa

Consigli per la sicurezza

Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
Attenzione, rischio di scosse elettriche.

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	11 W / 9 W / 7 W ¹⁾
Tensione nominale	220…240 V
Frequenza di rete	50/60 Hz
Corrente nominale	81…73…66 mA
Corrente di innesco	4 A
Limit.corrente inrush T_h50	180 µs
Num. Max. di lum. su interruttore B16 A	104
Num. Max. di lum. su interruttore C10 A	87
Max. numero di apparecchi per interruttore magnetotermico C16	140
Fattore di potenza λ	> 0,5
Distorsione armonica totale	< 64 %
Classe di sicurezza	II
Modalità di funzionamento	Integrated LED driver

¹⁾ Per le possibili opzioni fare riferimento all'immagine della tabella lumen/potenza

Dati fotometrici

Flusso luminoso	840 lm / 690 lm / 500 lm ¹⁾
Efficienza luminosa	76 lm/W / 71 lm/W ¹⁾
Temperatura di colore	3000 K / 4000 K
Icona di Verificata con community	4000 K
Colore della luce (descrizione)	Bianco caldo, Bianco freddo
Indice di resa cromatica Ra	> 80
Standard Deviation of Color Matching	5 sdcm
Nessuno sfarfallio	Sì
Metrica dello sfarfallio (flicker) (Pst LM)	<1
Metrica dell’effetto stroboscopico (SVM)	<0.4
Gruppo di sicurezza fotobiologic EN62778	RG0
Ampiezza fascio luminoso	125 °

¹⁾ Per le possibili opzioni fare riferimento all'immagine della tabella lumen/potenza

Adjustable attributes

Potenza nominale	Temperatura di colore	Flusso luminoso	Efficienza luminosa
11 W	3000 K	800 lm	72 lm/W
11 W	4000 K	840 lm	76 lm/W
9 W	3000 K	660 lm	73 lm/W
9 W	4000 K	690 lm	76 lm/W
7 W	3000 K	500 lm	71 lm/W
7 W	4000 K	500 lm	71 lm/W

DIMENSIONI E PESO

Lunghezza	356,00 mm
Altezza	80,00 mm
Larghezza	115,00 mm
Peso prodotto	800,00 g

MATERIALE & COLORI

Colore del prodotto	Bianco
Colore della struttura	Bianco
Materiale del corpo	Polycarbonate (PC)
Materiale della copertura	Polycarbonate (PC)
Materiale superficie che emette la luce	Policarbonato
Test filo incandescente (IEC 60695-2-12)	850 °C
Contenuto di mercurio nella lampada	0.0 mg

APPLICAZIONE & INSTALLAZIONE

Temperatura ambiente	+5…+45 °C
Temperatura di stoccaggio	-20…+80 °C
Tipo di collegamento	Terminale senza vite
Grado di protezione	IP65
Indice IK (resistenza agli urti) [PIM]	IK10
Dimmerabile	No
Montaggio tipo	Surface
Posizione di montaggio	Soffitto, Parete
Ambiente applicativo	Outdoor
Lunghezza per il montaggio	-
Con sorgente luminosa	Sì
Replaceable light source	No

Durata

Durata L70/B50 @ 25 °C	50000 h ¹⁾
Durata L80/B10 @ 25 °C	40000 h ¹⁾
Durata L90/B10 @ 25 °C	20000 h
Numero cicli accensione / spegnimento	100000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

ALIMENTATORE

Corrente di uscita	220…165…115 mA
ECG - Tensione di uscita	< 5 %

SENSORE

Tipo di sensore	Movimento, Luce
Tecnologia di sensore	Microonde
Angolazione del rilevamento del sensore	150 °
Accens./spegn. controllati da sensore	5 s…30 min
Area di rilevamento del sens.movimento	2…8 m
Soglia di rilevamento del sens. luce	2…50 lx
Indice IP di sensore	IP20

BATTERIA

Tipo di batteria	LiFePO4
Dimensioni della batteria	Others
Tensione nominale della batteria	3,2 V
Capacità nominale della batteria	4500 mAh
Tempo di ricarica della batteria	24 h

ILLUMINAZIONE DI EMERGENZA

Tipo di illuminazione di emergenza (EL)	Unità EL (batteria e controller) per il funzionamento decentralizzato inclusa
Area d'applicazione d'emergenza	Illuminazione antipanico, Illuminazione del percorso di fuga
Tipo di funzionamento della luce d'emergenza	Non permanente, Mantenuto
Tipo di test funzionamento d'emergenza	Automatico
Potenza assicurata in modalità di funzionamento	11 W
Potenza in modalità di emergenza	3 W
Flusso luminoso assicurato in modalità di funzionamento	840 lm
Flusso luminoso in modalità d'emergenza	300 lm
Durata della batteria in modalità d'emergenza	3 h
Interruttore di prova integrato	No

CERTIFICATI, NORME E DIRETTIVE

Norme	CE, CB, UKCA, EAC
Temperatura di superficie limitata	No
Resistenza agli urti di un pallone	No
Modulo LED sostituibile	non sostituibile

ALTRE CARATTERISTICHE DEL PRODOTTO

Funzione aggiunta

MULTI SELECT

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	No

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4099854290725	Astuccio 1	85 mm x 128 mm x 390 mm	890.00 g	4.24 dm³
4099854290732	Cartone di spedizione 6	400 mm x 400 mm x 200 mm	6040.00 g	32.00 dm³

Istruzioni per l'uso / istruzioni di sicurezza
BULKHEAD COMPACT EM SEN

PDF (4.57 MB)

Informazioni legali
LSI BULKHEAD COMPACT EM

PDF (2.66 MB)

Informazioni legali
Safety Insert G11218823

PDF (282.18 KB)

Informazioni legali
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Informazioni legali
Legal Insert G11193421

PDF (3.48 MB)

Dichiarazioni di conformità
BLKH COMP RC EL SN

PDF (229.93 KB)

Immagine del prodotto: sfondo bianco, diagonale
BLKH COMP RC 8W CPS IP65 WT

JPG (403.84 KB)

Immagine del prodotto: sfondo bianco, diagonale, immagine alternativa
BLKH COMP RC 8W CPS IP65 WT

JPG (518.45 KB)

Immagine del prodotto: sfondo bianco, orizzontale
BLKH COMP RC 8W CPS IP65 WT

JPG (317.63 KB)

Disegno del profilo del prodotto con lettere
BLKH COMP RC

SVG (80.03 KB)

Disegno del profilo del prodotto con numeri
SF BLKH COMP RECTANGULAR

PNG (78.36 KB)

Disegno del profilo del prodotto - tecnica
BLKH COMP RC

SVG (77.39 KB)

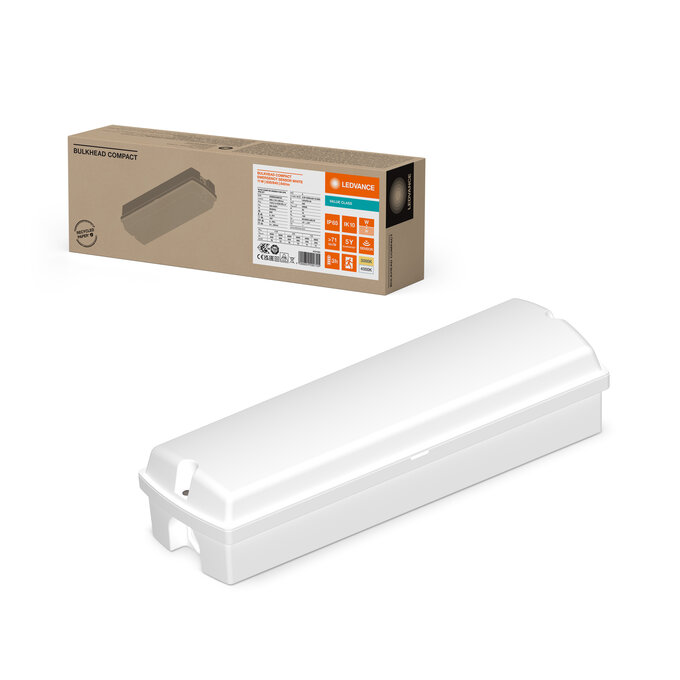

Scatto combinato = Scatto Product Beauty + immagine della confezione
