SURFACE CIRCULAR 500 PS
SF CIRC 500 V 42W 840 IP44 PS
GTIN: 4099854042133
Astuccio / 1
Mostra tutti i pacchetti
Garanzia di 5 anni
DETTAGLI DEL PRODOTTO
Vantaggi del prodotto
- Altamente versatile grazie ai livelli di potenza selezionabili (Power Select - PS) sul driver
- Apparecchio per interni ad alta efficienza luminosa
- Risparmi energetici fino al 55 % in confronto agli apparecchi che usano CFL
- Installazione facile e veloce
- Luce estremamente uniforme
- 5 anni di garanzia
Aree di applicazione
- Corridoi
- Scale
- Bagni
- Hall
Caratteristiche del prodotto
- Tipo di protezione: IP44 (montaggio a soffitto), IP20 (montaggio a parete)
- Lunga durata (L70/B10): fino a 50.000 ore (a 25°C)
- Resistenza agli impatti: IK03
- Alloggiamento in alluminio e coperchio in PMMA
- Temperatura ambiente durante il funzionamento: da -20 a 40 °C
- Solo per uso interno, non adatto per uso esterno
Apparecchiatura / Accessori
- Copertura sostitutiva opzionale disponibile
Consigli per la sicurezza
- Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
- Attenzione, rischio di scosse elettriche.
- Prodotto in classe di protezione I. Tutte le parti metalliche dell'involucro elettricamente conduttive che possono assorbire tensione durante il funzionamento o durante la manutenzione in caso di guasto devono essere collegate in modo continuo al conduttore di protezione di terra.
Riferimenti / Collegamenti
- Per la garanzia consulta www.ledvance.it/garanzia
DATI ELETTRICI
| Potenza nominale | 42 W / 30 W / 19 W 1) |
| Tensione nominale | 220…240 V |
| Frequenza di rete | 50…60 Hz |
| Corrente nominale | 180,000 mA |
| Corrente di innesco | 23.2 A |
| Limit.corrente inrush Th50 | 280 µs |
| Num. Max. di lum. su interruttore B16 A | 11 |
| Num. Max. di lum. su interruttore C10 A | 10 |
| Max. numero di apparecchi per interruttore magnetotermico C16 | 17 |
| Fattore di potenza λ | > 0,90 |
| Distorsione armonica totale | < 30 % |
| Classe di sicurezza | I |
| Modalità di funzionamento | Integrated LED driver |

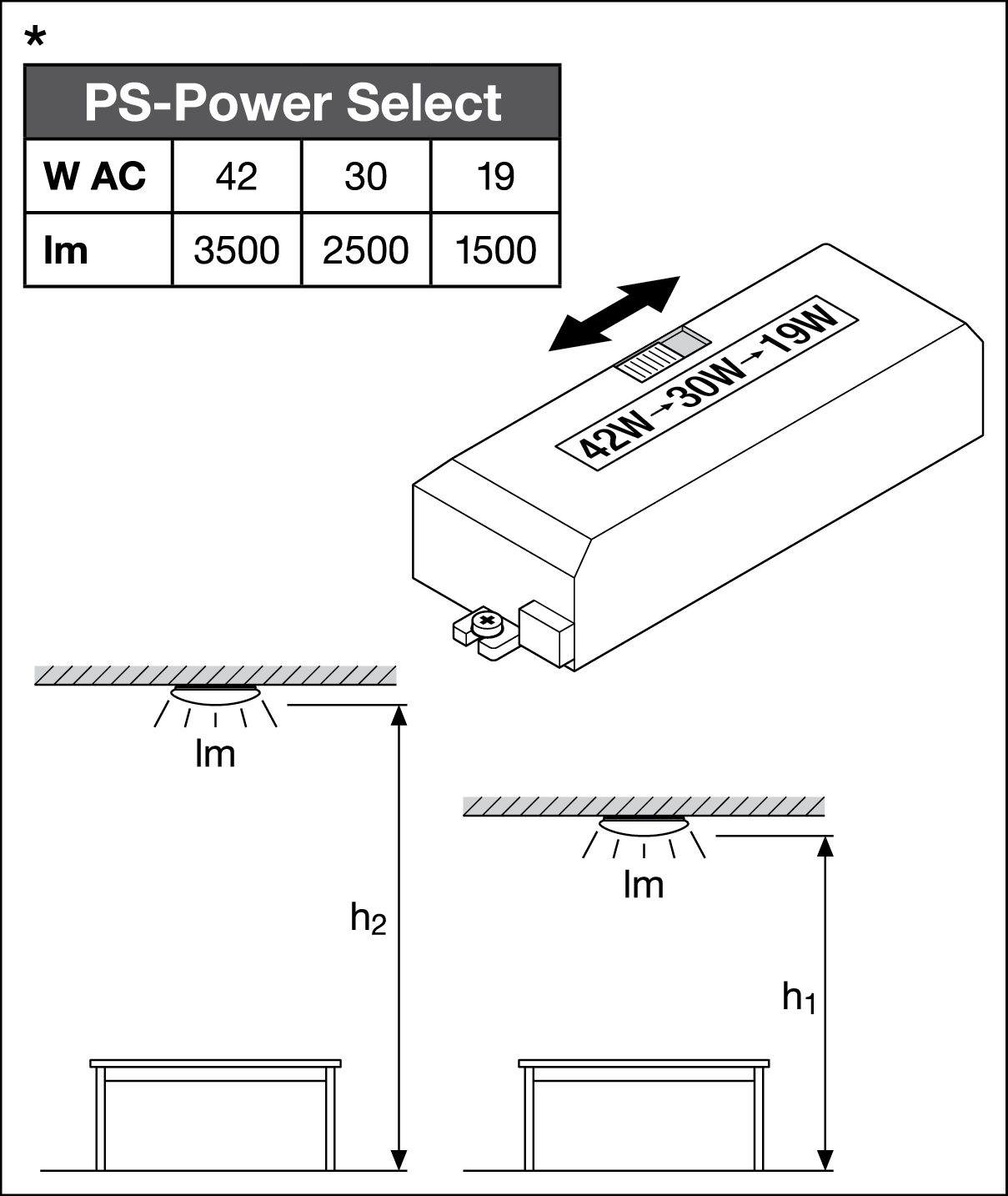

1) Per le possibili opzioni fare riferimento all'immagine della tabella lumen/potenza
Dati fotometrici
| Flusso luminoso | 3500 lm / 2500 lm / 1500 lm 1) |
| Efficienza luminosa | 83 lm/W / 78 lm/W 1) |
| Temperatura di colore | 4000 K |
| Colore della luce (descrizione) | Bianco freddo |
| Indice di resa cromatica Ra | > 80 |
| Standard Deviation of Color Matching | < 5 sdcm |
| Nessuno sfarfallio | Sì |
| Metrica dello sfarfallio (flicker) (Pst LM) | <1 |
| Metrica dell’effetto stroboscopico (SVM) | <0.4 |
| Gruppo di sicurezza fotobiologic EN62778 | RG0 |
| Ampiezza fascio luminoso | 120 ° |
1) Per le possibili opzioni fare riferimento all'immagine della tabella lumen/potenza
DIMENSIONI E PESO
| Diametro | 500,00 mm |
| Altezza | 105,00 mm |
| Peso prodotto | 1150,00 g |
MATERIALE & COLORI
| Colore del prodotto | Bianco |
| Colore della struttura | Bianco |
| Materiale del corpo | Steel |
| Materiale della copertura | Polymethylmethacrylate (PMMA) |
| Materiale superficie che emette la luce | PMMA |
| Test filo incandescente (IEC 60695-2-12) | 650 °C |
| Contenuto di mercurio nella lampada | 0.0 mg |
APPLICAZIONE & INSTALLAZIONE
| Temperatura ambiente | -20…+45 °C |
| Temperatura di stoccaggio | -20…+80 °C |
| Tipo di collegamento | Terminale, 3 pin |
| Grado di protezione | IP44 |
| Indice IK (resistenza agli urti) [PIM] | IK03 |
| Dimmerabile | No |
| Montaggio tipo | Surface |
| Posizione di montaggio | Soffitto, Parete |
| Ambiente applicativo | IndoorIndoor |
| Con sorgente luminosa | Sì |
| Replaceable light source | No |
Durata
| Durata L70/B50 @ 25 °C | 50000 h 1) |
| Durata L80/B10 @ 25 °C | 45000 h 1) |
| Durata L90/B10 @ 25 °C | 40000 h |
| Numero cicli accensione / spegnimento | 100000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
| Corrente di uscita | 1000 mA |
| ECG - Tensione di uscita | < 20 % |
SENSORE
| Tipo di sensore | - |
CERTIFICATI, NORME E DIRETTIVE
| Norme | CE, CB, TÜV, UKCA, EAC, EPD |
| Temperatura di superficie limitata | No |
| Resistenza agli urti di un pallone | No |
| EPD | LEDV-00022-V01.01-EN |
| Modulo LED sostituibile | non sostituibile |
ALTRE CARATTERISTICHE DEL PRODOTTO
| Funzione aggiunta | MULTI SELECT |
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
| Quantità di metalli preziosi | Contiene almeno 10 mg |
| Quantità di terre rare | Contiene almeno 1 mg |
| Tasso minimo di materiale riciclato nell'imballaggio | 80 % 1) |
| Percentuale minima di contenuto riciclato nel prodotto | 0 % 1) |
| Riciclabilità del prodotto | Imballaggio in gran parte riciclabile 1) |
| Riciclabilità dell'imballaggio | Prodotto in gran parte riciclabile 1) |
| Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa | Sì |
| Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa | Lead (7439-92-1) |
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
| Codice prodotto | Unità di imballo (Pezzi/unità) | Dimensioni (lunghezza x profondità x altezza) | Peso lordo | Volume |
|---|---|---|---|---|
| 4099854042133 | Astuccio 1 |
112 mm x 527 mm x 534 mm | 1622.00 g | 31.52 dm³ |
| 4099854042140 | Cartone di spedizione 5 |
582 mm x 547 mm x 564 mm | 10149.00 g | 179.55 dm³ |
Istruzioni per l'uso / istruzioni di sicurezza
SF CIRC 500
SF CIRC 500
Informazioni legali
LSI SF CIRC 500 42W IP44 PS
LSI SF CIRC 500 42W IP44 PS
Informazioni legali
Legal insert
Legal insert
Informazioni legali
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Dichiarazioni di conformità
SF CIRC 500 V
SF CIRC 500 V
EPD
EPD EN SURFACE CIRCULAR 500 SENSOR
EPD EN SURFACE CIRCULAR 500 SENSOR
Immagine del prodotto: sfondo bianco, diagonale
SF CIRC 500 V 42W IP44 PS and SF CIRC 500 SEN V 42W IP44 PS
SF CIRC 500 V 42W IP44 PS and SF CIRC 500 SEN V 42W IP44 PS
Immagine del prodotto: sfondo bianco, orizzontale
SF CIRC 500 V 42W IP44 PS and SF CIRC 500 SEN V 42W IP44 PS
SF CIRC 500 V 42W IP44 PS and SF CIRC 500 SEN V 42W IP44 PS

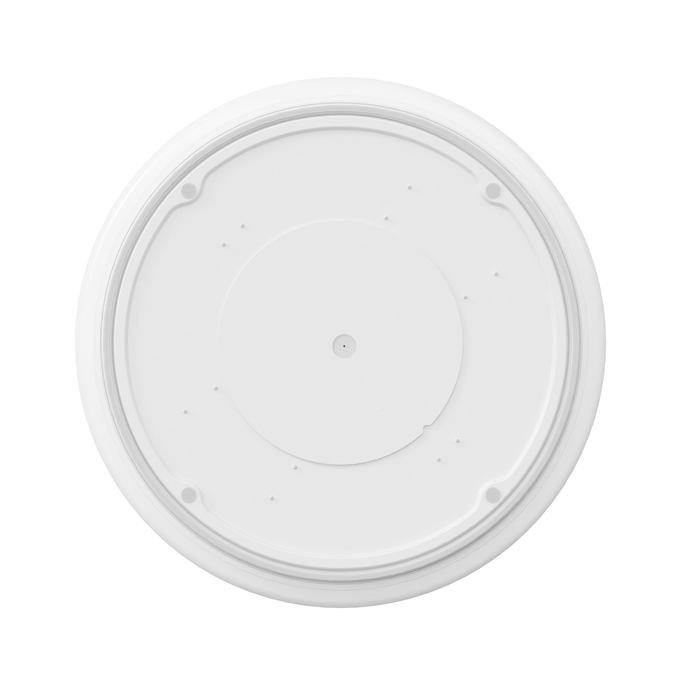

Immagine del prodotto: sfondo bianco, verticale
SF CIRC 500 V 42W IP44 PS and SF CIRC 500 SEN V 42W IP44 PS
SF CIRC 500 V 42W IP44 PS and SF CIRC 500 SEN V 42W IP44 PS
Disegno del profilo del prodotto con lettere
SF CIRC 500 V 42W IP44 PS and SF CIRC 500 SEN V 42W IP44 PS
SF CIRC 500 V 42W IP44 PS and SF CIRC 500 SEN V 42W IP44 PS
Disegno del profilo del prodotto con numeri
SF CIRC 500 V 42W IP44 PS and SF CIRC 500 SEN V 42W IP44 PS
SF CIRC 500 V 42W IP44 PS and SF CIRC 500 SEN V 42W IP44 PS

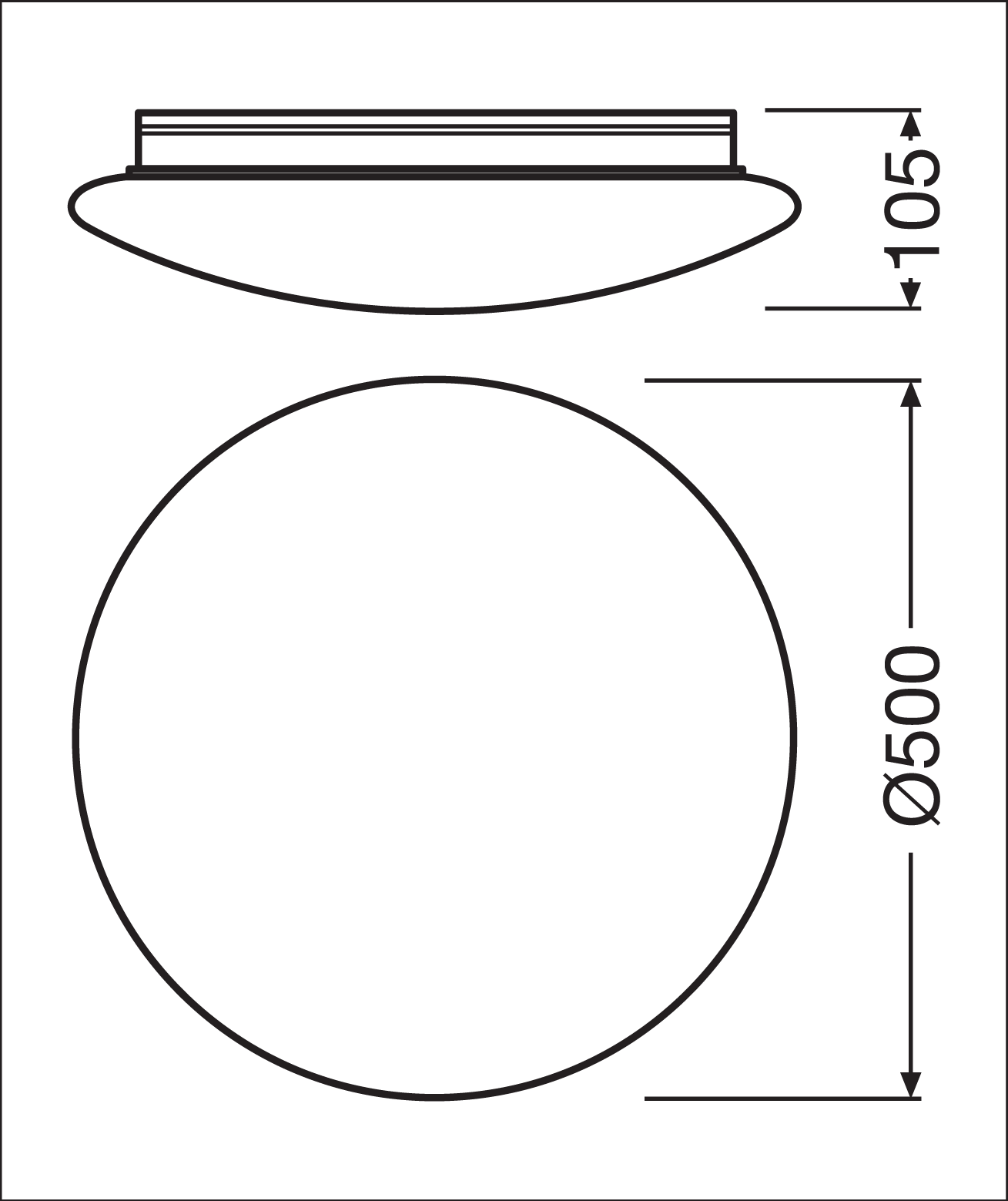

Disegno del profilo del prodotto, fronte, senza dimensioni
SF CIRC 500 V 42W IP44 PS and SF CIRC 500 SEN V 42W IP44 PS
SF CIRC 500 V 42W IP44 PS and SF CIRC 500 SEN V 42W IP44 PS

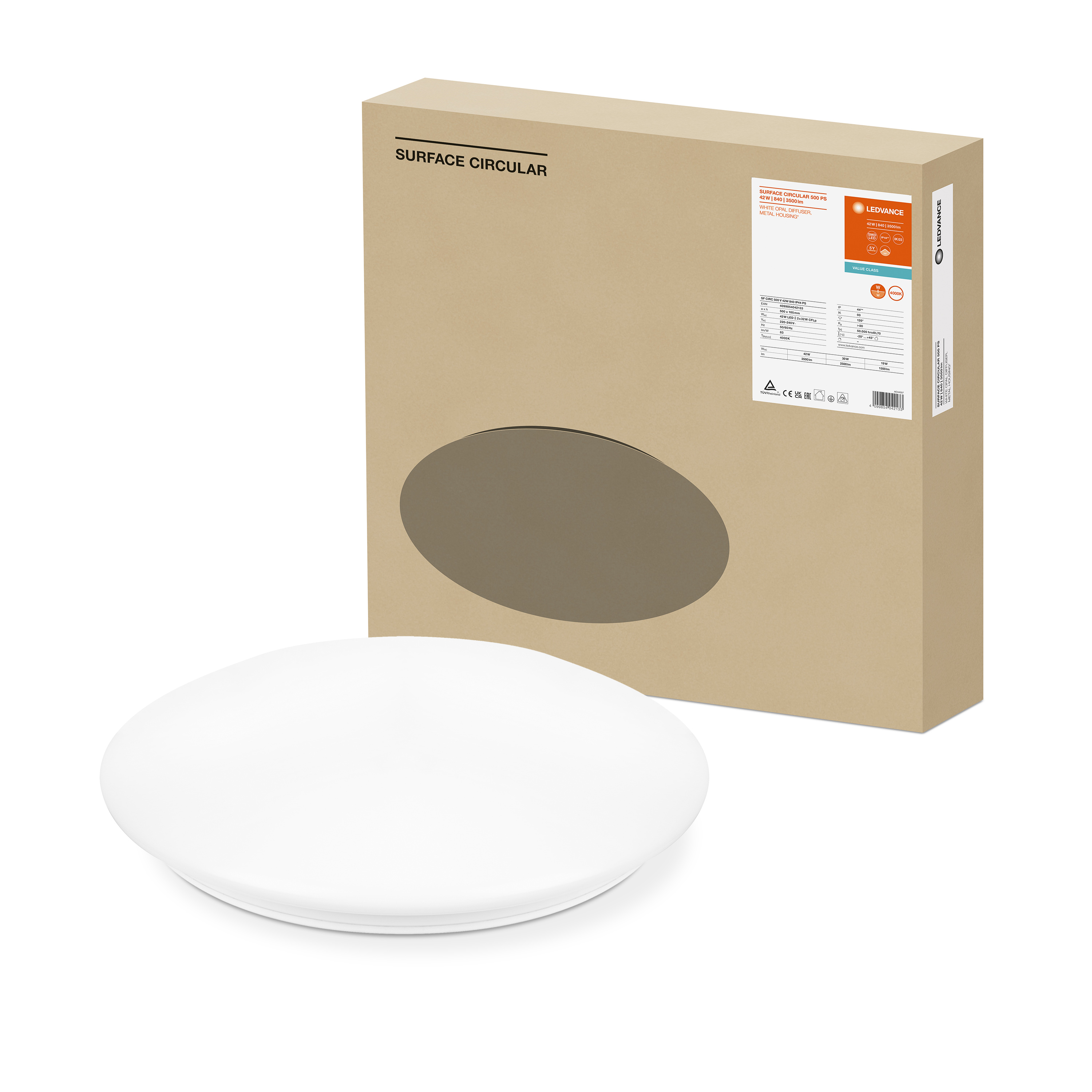

Scatto combinato = Scatto Product Beauty + immagine della confezione
SF CIRC 500 V 42W 840 IP44 PS
SF CIRC 500 V 42W 840 IP44 PS

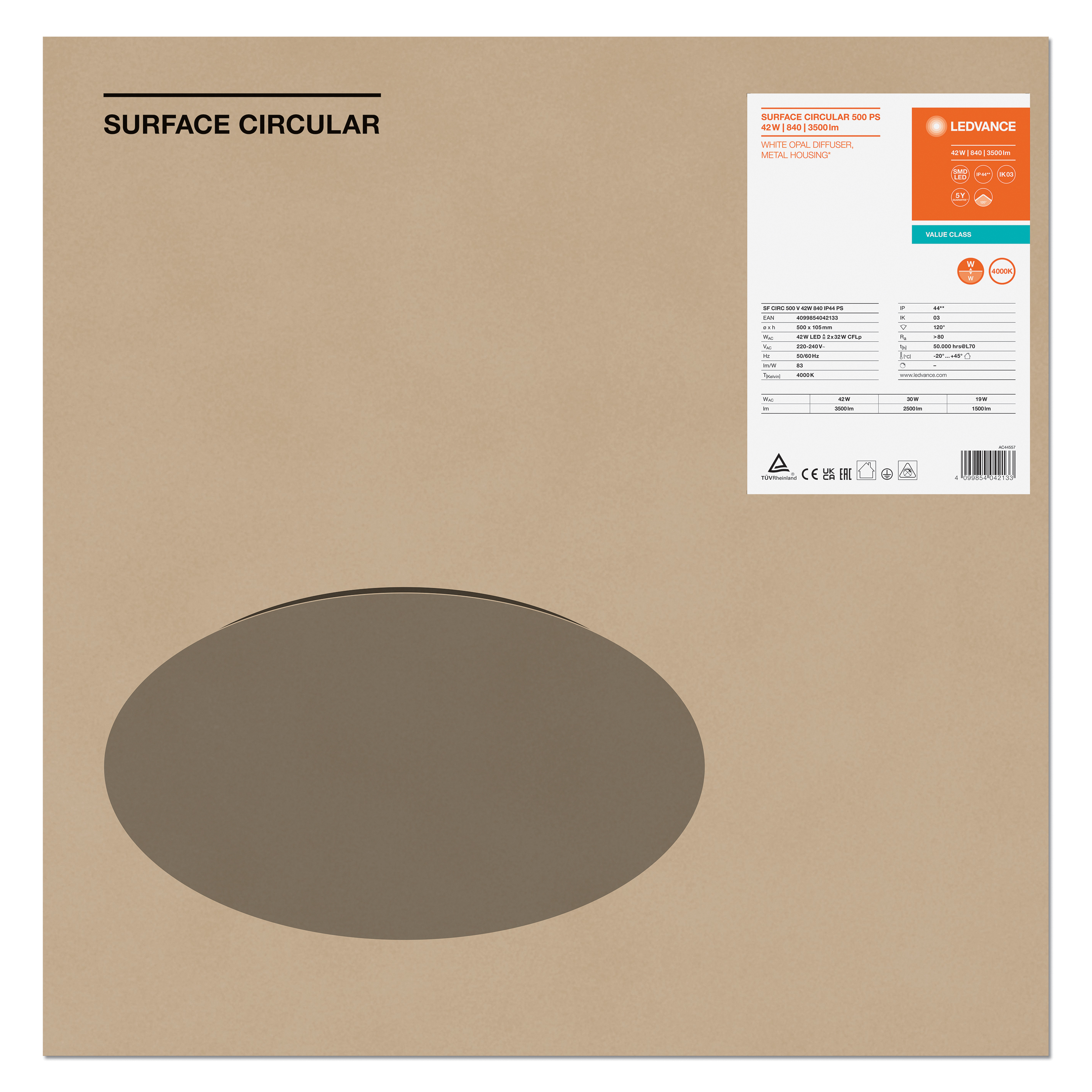

Immagine della confezione, frontale
Surface Circular 500 V 42W IP44 WT MiCh
Surface Circular 500 V 42W IP44 WT MiCh

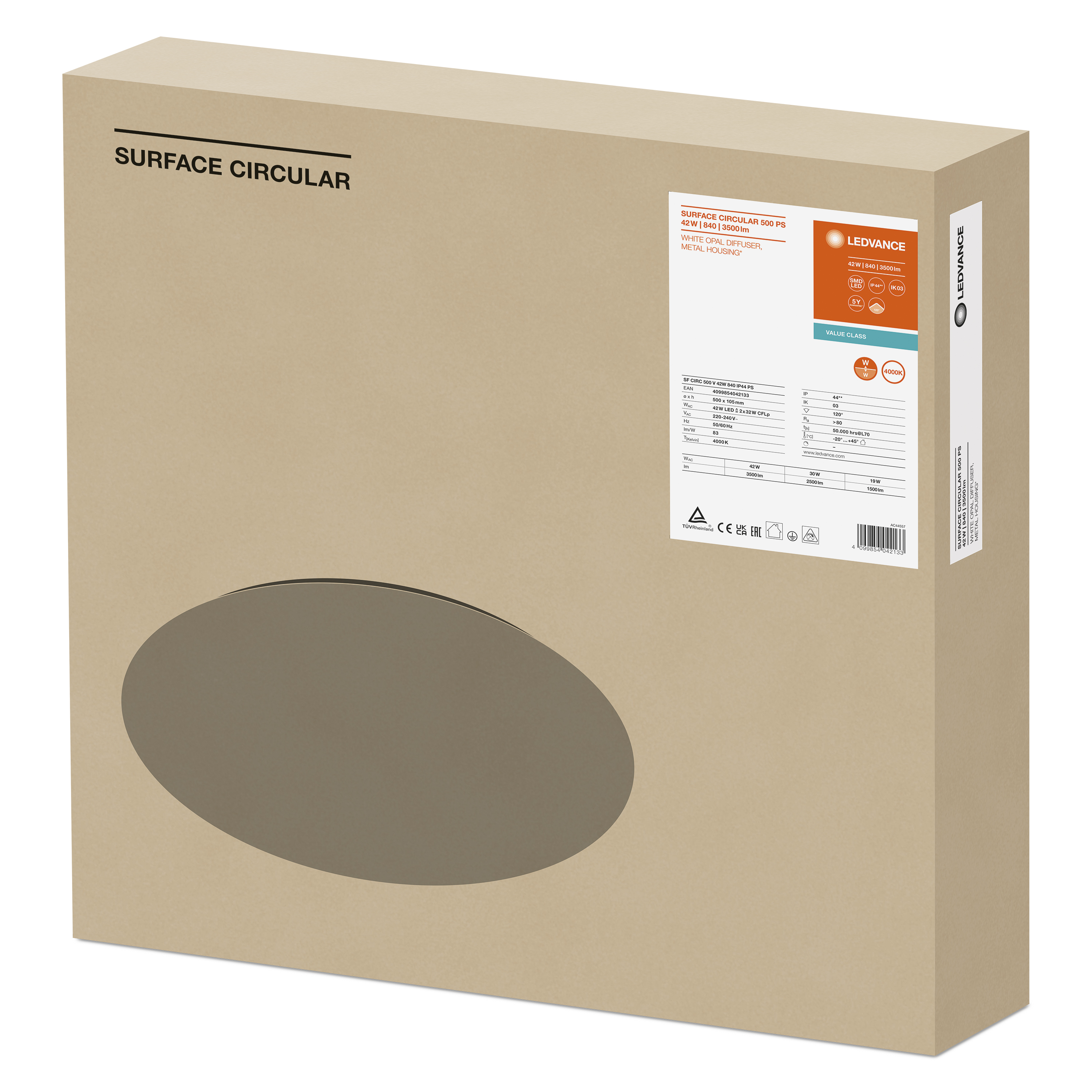

Immagine della confezione, spaziale
Surface Circular 500 V 42W IP44 WT MiCh
Surface Circular 500 V 42W IP44 WT MiCh
Informazioni catalogo 1
SF CIRC 500
SF CIRC 500
Informazioni catalogo 2
SF CIRC 500 V PS and SF CIRC 500 SEN V PS
SF CIRC 500 V PS and SF CIRC 500 SEN V PS
Informazioni catalogo 3
SF CIRC 500 42W IP44 PS
SF CIRC 500 42W IP44 PS
File IES (IES)
SF CIRC 500 V 42W 840 IP44 PS 3500lm
SF CIRC 500 V 42W 840 IP44 PS 3500lm
File LDT (Eulumdat)
SF CIRC 500 V 42W 840 IP44 PS 3500lm
SF CIRC 500 V 42W 840 IP44 PS 3500lm
File ULD (DIALux)
SF CIRC 500 V
SF CIRC 500 V
File ROLF (RELUX)
SF CIRC 500 V
SF CIRC 500 V
File UGR (tabella UGR)
SF CIRC 500 V 42W 840 IP44 PS 3500lm
SF CIRC 500 V 42W 840 IP44 PS 3500lm
Curva di distribuzione della luce tipo cono
SF CIRC 500 V 42W 840 IP44 PS 3500lm
SF CIRC 500 V 42W 840 IP44 PS 3500lm
Curva di distribuzione della luce tipo polare
SF CIRC 500 V 42W 840 IP44 PS 3500lm
SF CIRC 500 V 42W 840 IP44 PS 3500lm
BIM Revit 3D
SURFACE CIRCULAR
SURFACE CIRCULAR
CAD STEP 3D
SF CIRC 500
SF CIRC 500
Documenti per capitolati
SURFACE CIRCULAR 500 PS 42W 840 IP44 PS-IT
SURFACE CIRCULAR 500 PS 42W 840 IP44 PS-IT
Immagini applicative

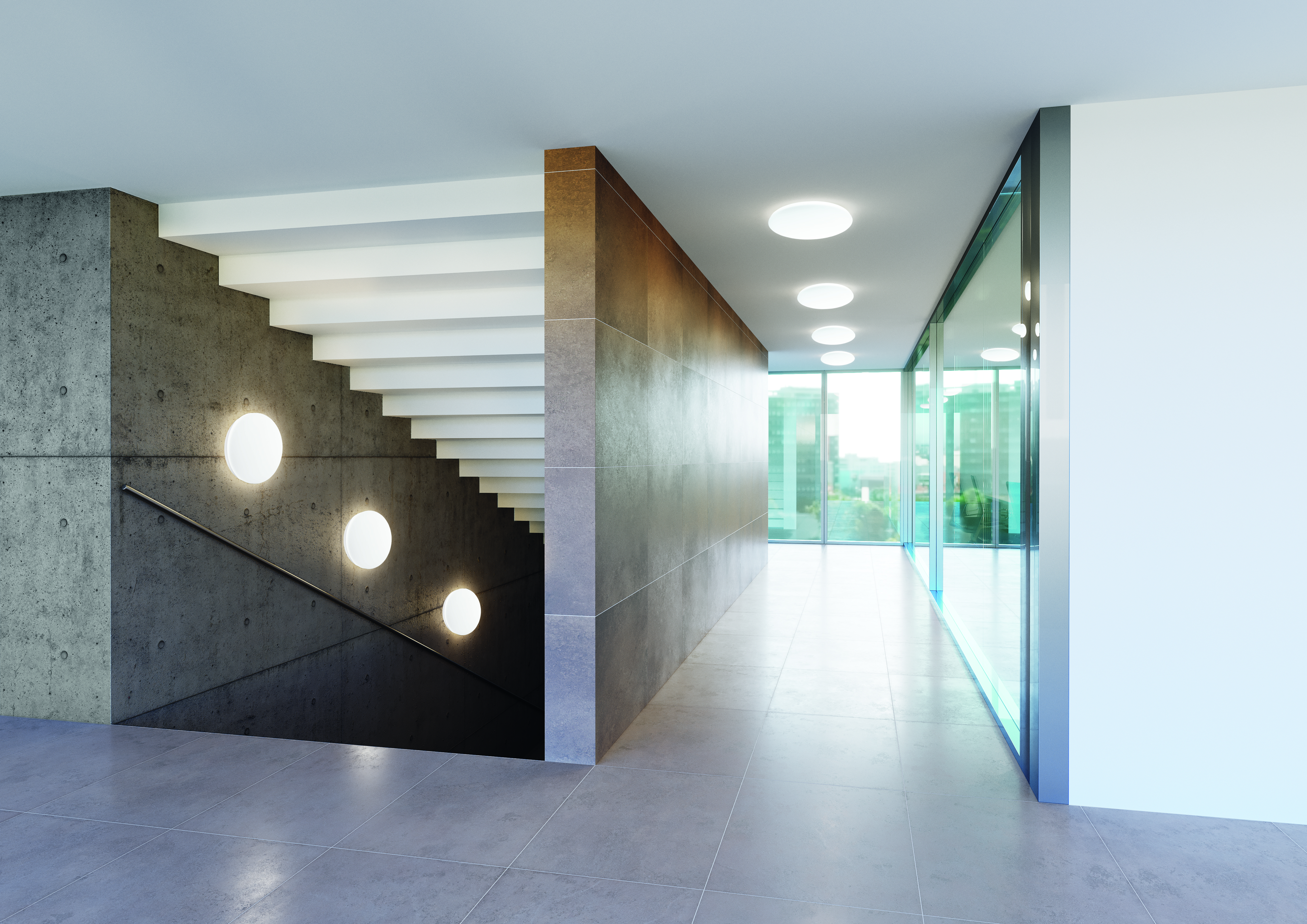

LEDVANCE floor with Surface Compact
LEDVANCE floor with Surface Compact
Immagini applicative

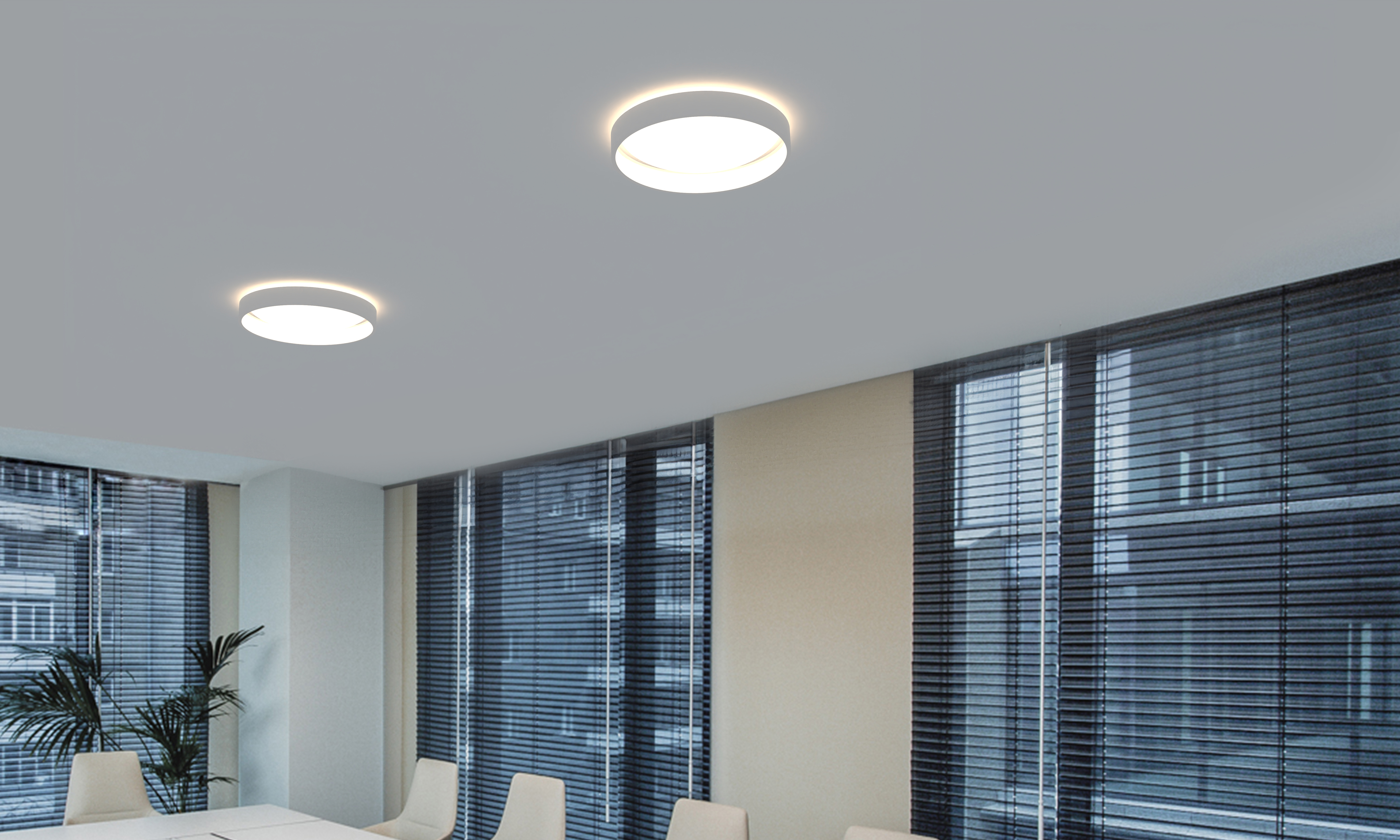

Surface Circular with frame in the office lights on
Surface Circular with frame in the office lights on
Immagini applicative

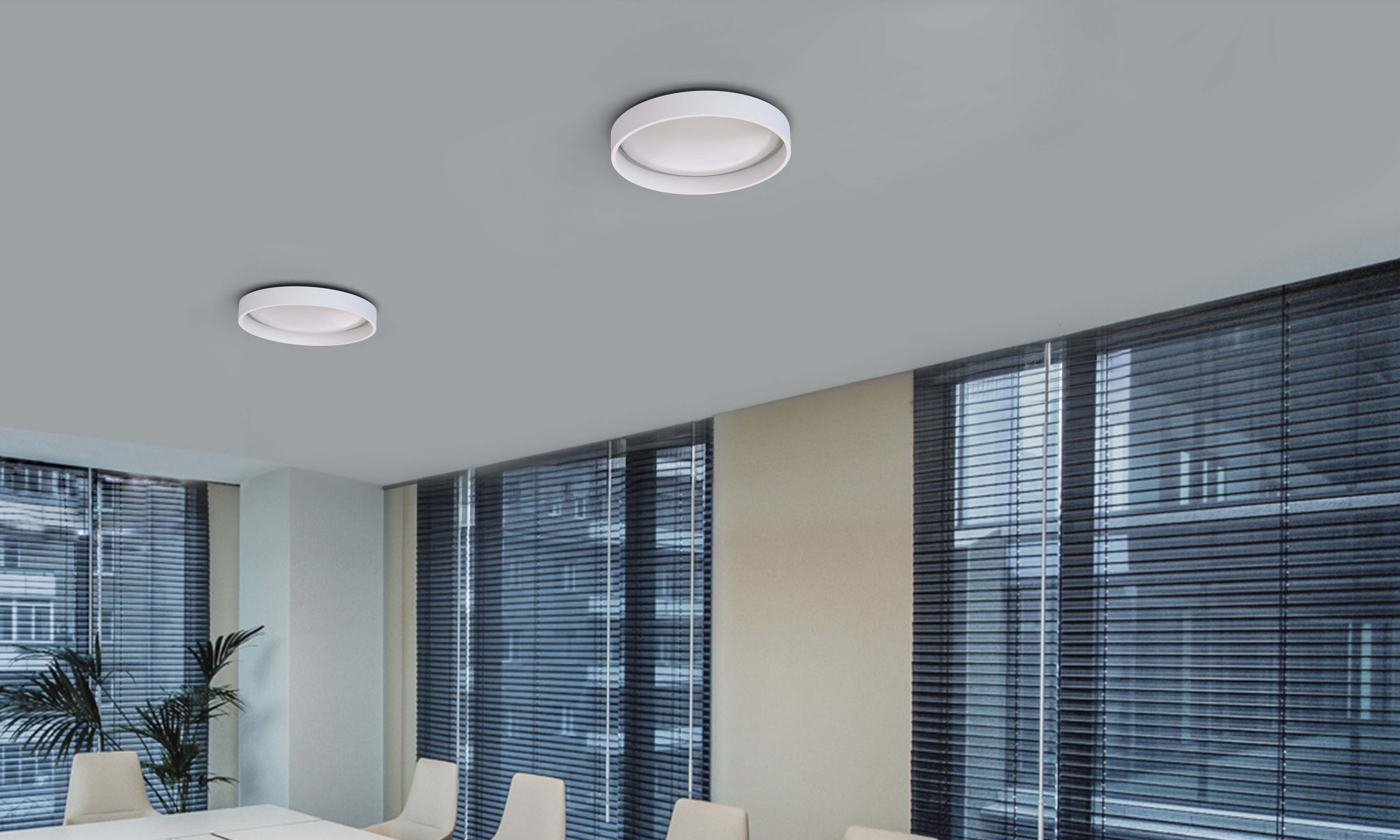

Surface Circular with frame in the office lights off
Surface Circular with frame in the office lights off
Immagini applicative

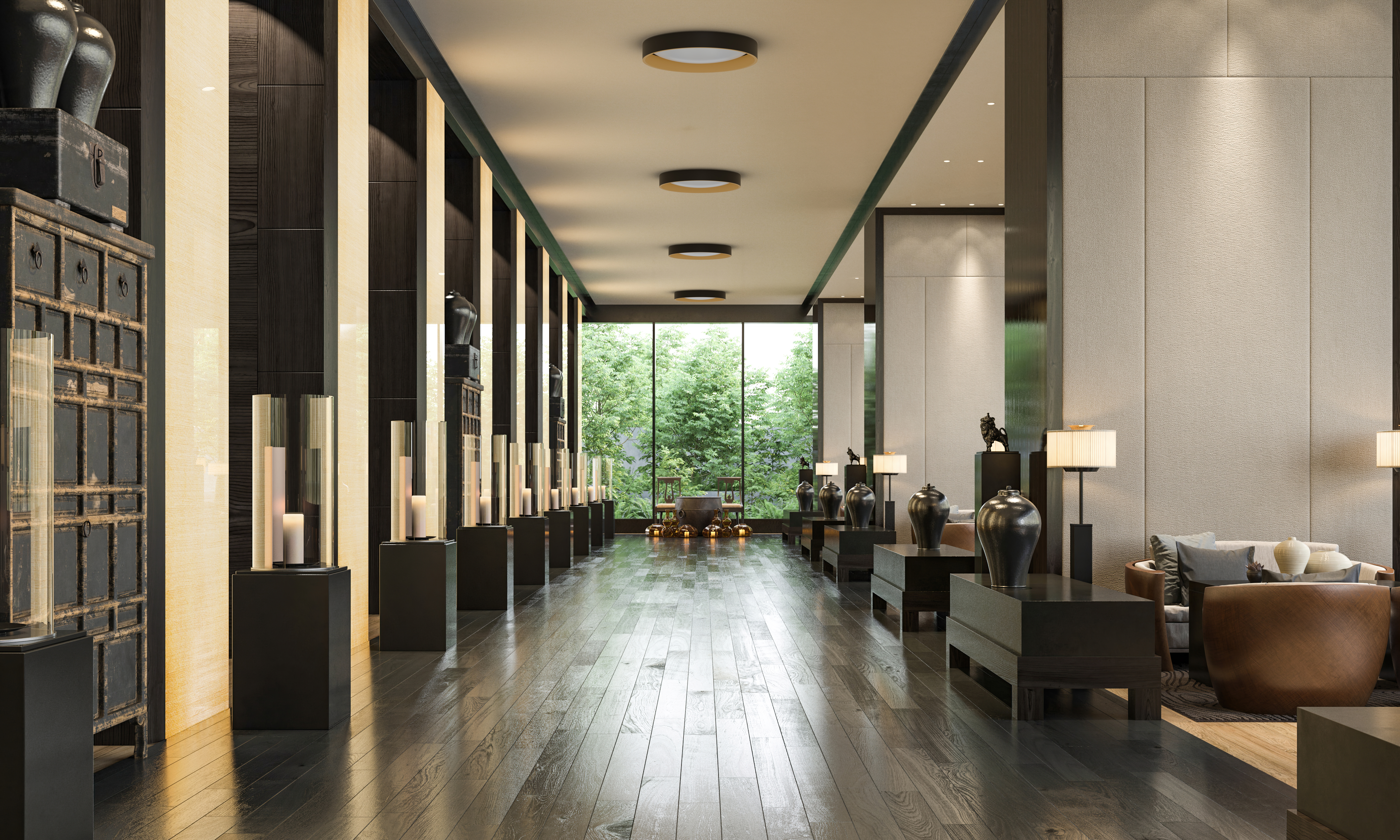

Surface Circular with frame in a lobby lights off
Surface Circular with frame in a lobby lights off
Immagini applicative Getty

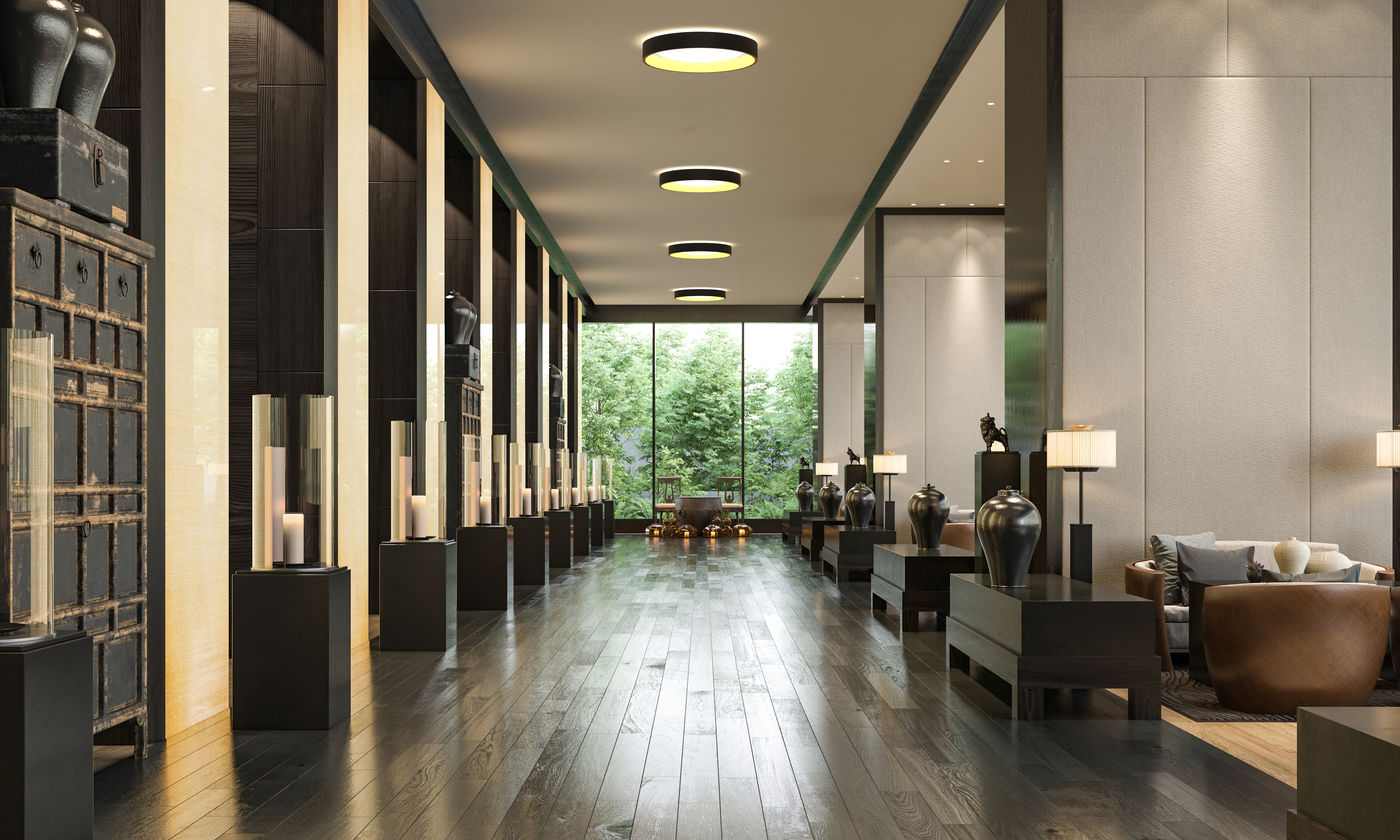

Surface Circular with frame in lobby lights on
Surface Circular with frame in lobby lights on
Immagini applicative Getty

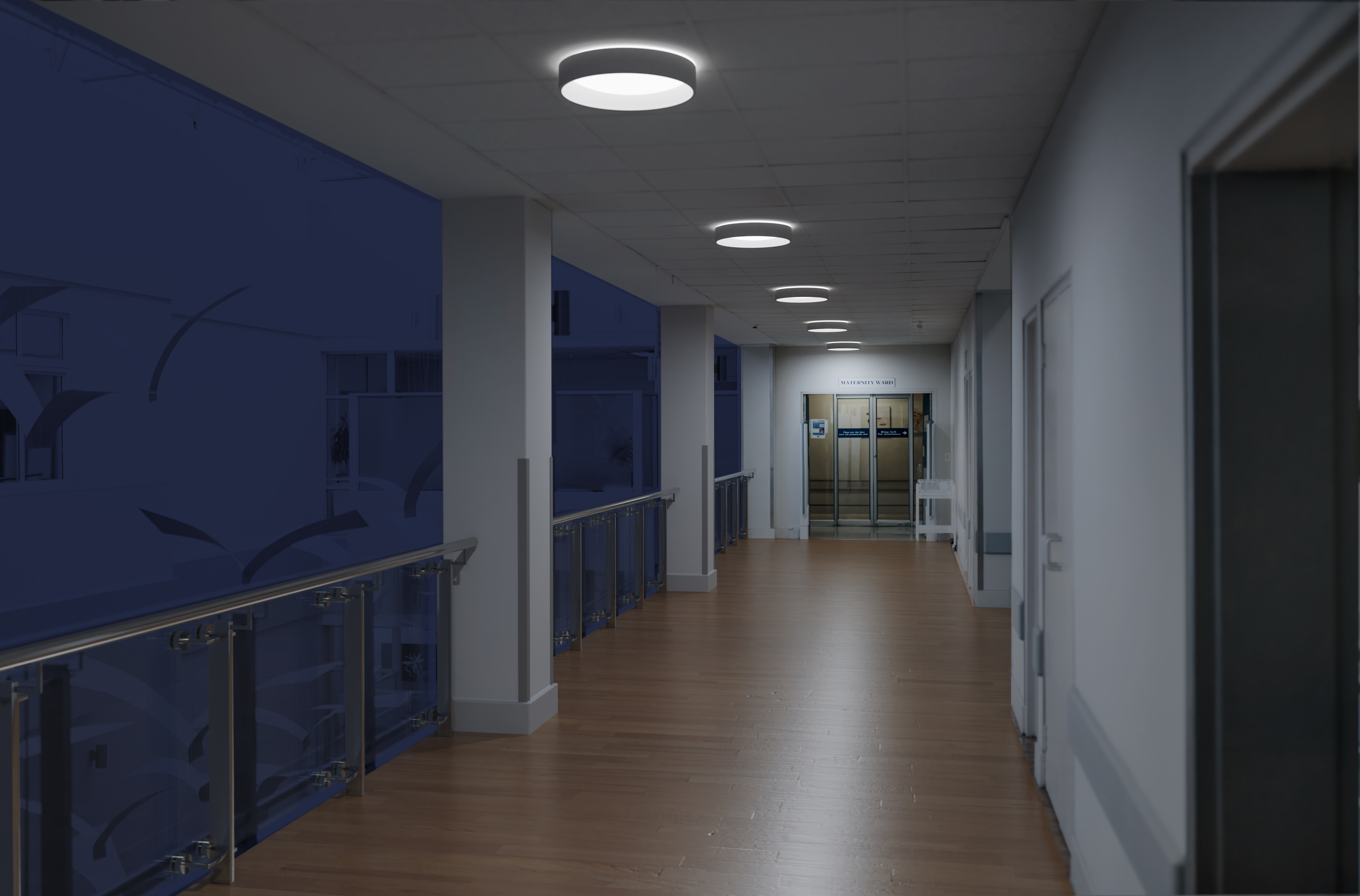

Surface Circular with frame in a hospital
Surface Circular with frame in a hospital
Immagini applicative Getty

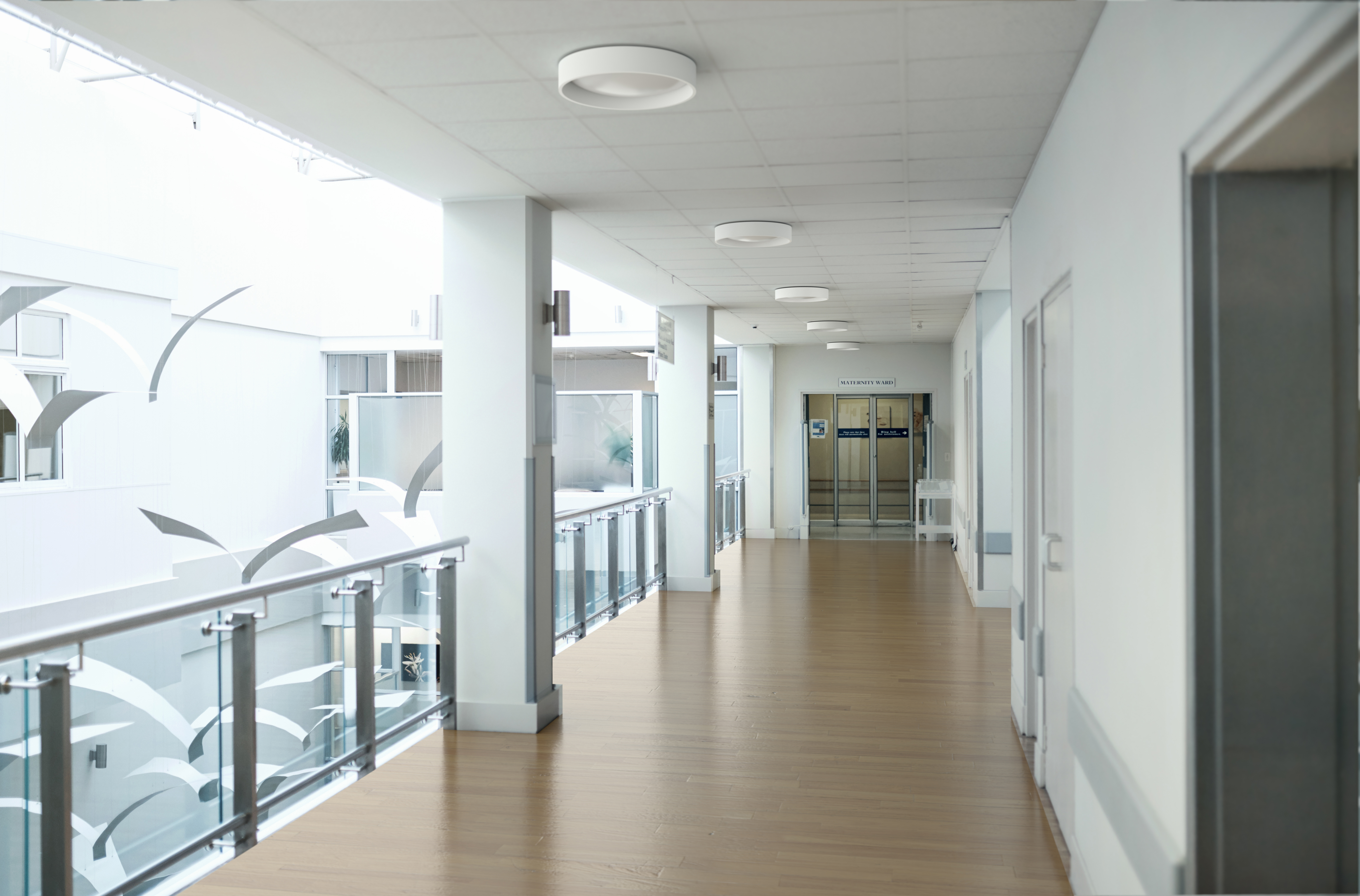

Surface Circular with frame in a hospital
Surface Circular with frame in a hospital
| EAN | Numero SEG | Numero STK | Nr. EFO | Numero ELDAS |
|---|---|---|---|---|
| 4099854042133 | 7509536 | 4136254 | 3316058 | 941004150 |
