BULKHEAD ROUND

BLKH RD 300 P 17W CPS BK

GTIN: 4099854286124 Astuccio / 1 Mostra tutti i pacchetti
Scarica hoja de datos
Garanzia di 5 anni
Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto
  • Estremamente versatile grazie al CCT selezionabile e agli step di potenza (Multi Color/Multi Lumen) sul driver
  • Schemi di montaggio flessibili per una comoda installazione
  • Adatto all'uso in ambienti impolverati e umidi grazie all'alto indice IP
  • Adatto per l'uso in aree pubbliche grazie all'elevato grado di protezione IK
  • Adatto per i sistemi di illuminazione di emergenza (compatibili DC)
  • Elemento decorativo separato disponibile per un design del prodotto estetico e funzionale
Aree di applicazione
  • Sostituzione diretta per gli apparecchi funzionanti con lampade fluorescenti
  • Corridoi, scale, ingressi
  • Sottopassi
  • Aree pubbliche
Caratteristiche del prodotto
  • Corpo in policarbonato stabilizzato ai raggi UV (PC), diffusore in PC
  • Elevata efficienza luminosa: > 120 lm/W per 3000 K e 4000 K
  • Resistenza agli urti: IK10
  • Grado di protezione: IP65
  • Terminale a filo per connessione senza attrezzi
  • Possibile cablaggio passante
Apparecchiatura / Accessori
  • Disponibili anelli decorativi aggiuntivi in ​​diversi design
  • Viti e tasselli di montaggio inclusi
  • Vite antifurto inclusa
Consigli per la sicurezza
  • Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
  • Attenzione, rischio di scosse elettriche.
Riferimenti / Collegamenti
DATI ELETTRICI
Potenza nominale 17 W / 15 W / 12,5 W / 10 W 1)
Tensione nominale 220…240 V
Frequenza di rete 0/50/60 Hz
Corrente nominale 75…65…55…45 mA
Corrente di innesco 9,5 A
Limit.corrente inrush Th50 26.8 µs
Num. Max. di lum. su interruttore B16 A 79
Num. Max. di lum. su interruttore C10 A 63
Max. numero di apparecchi per interruttore magnetotermico C16 101
Fattore di potenza λ > 0,90
Distorsione armonica totale < 15 %
Classe di sicurezza II
Modalità di funzionamento Integrated LED driver
1) Per le possibili opzioni fare riferimento all'immagine della tabella lumen/potenza
Dati fotometrici
Flusso luminoso 2270 lm / 1990 lm / 1700 lm / 1400 lm 1)
Efficienza luminosa 132 lm/W / 136 lm/W / 138 lm/W 1)
Temperatura di colore 3000 K / 4000 K
Colore della luce (descrizione) Bianco caldo, Bianco freddo
Indice di resa cromatica Ra > 80
Standard Deviation of Color Matching 5 sdcm
Nessuno sfarfallio Sì
Metrica dello sfarfallio (flicker) (Pst LM) <1
Metrica dell’effetto stroboscopico (SVM) <0.4
Gruppo di sicurezza fotobiologic EN62778 RG0
Gruppo di sicurezza fotobiologic EN62471 RG0
Ampiezza fascio luminoso 120 °
1) Per le possibili opzioni fare riferimento all'immagine della tabella lumen/potenza
Adjustable attributes
Potenza nominale Temperatura di colore Flusso luminoso Efficienza luminosa
17 W 4000 K 2270 lm 132 lm/W
17 W 3000 K 2140 lm 125 lm/W
15 W 4000 K 1990 lm 132 lm/W
15 W 3000 K 1880 lm 125 lm/W
12.5 W 4000 K 1700 lm 136 lm/W
12.5 W 3000 K 1600 lm 128 lm/W
10 W 4000 K 1400 lm 138 lm/W
10 W 3000 K 1310 lm 130 lm/W
DIMENSIONI E PESO
Diametro 312,00 mm
Altezza 73,00 mm
Peso prodotto 900,00 g
MATERIALE & COLORI
Colore del prodotto Black
Colore della struttura Black
Materiale del corpo Polycarbonate (PC)
Materiale della copertura Polycarbonate (PC)
Materiale superficie che emette la luce Policarbonato (PC)
Test filo incandescente (IEC 60695-2-12) 850 °C
Contenuto di mercurio nella lampada 0.0 mg
APPLICAZIONE & INSTALLAZIONE
Temperatura ambiente -20…+40 °C
Temperatura di stoccaggio -20…+80 °C
Tipo di collegamento Terminale senza vite
Grado di protezione IP65
Indice IK (resistenza agli urti) [PIM] IK10
Dimmerabile No
Montaggio tipo Surface
Posizione di montaggio Soffitto, Parete
Ambiente applicativo Outdoor
Con sorgente luminosa Sì
Replaceable light source Sì
Durata
Durata L70/B50 @ 25 °C 70000 h 1)
Durata L80/B10 @ 25 °C 55000 h 1)
Durata L90/B10 @ 25 °C 40000 h
Numero cicli accensione / spegnimento 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
Corrente di uscita 370…320…270…220 mA
ECG - Tensione di uscita < 5 %
SENSORE
Tipo di sensore -
ILLUMINAZIONE DI EMERGENZA
Tipo di illuminazione di emergenza (EL) Driver certificato EL (funzionamento 0Hz/DC) per il funzionamento a batteria centrale incluso
Tipo di test funzionamento d'emergenza Nessuno
Potenza in modalità di emergenza 17 W
Flusso luminoso in modalità d'emergenza 2270 lm
CERTIFICATI, NORME E DIRETTIVE
Norme CE, CB, UKCA, EAC, ENEC, EL
Temperatura di superficie limitata No
Resistenza agli urti di un pallone No
EPD LEDV-00029-V01.01-EN
Modulo LED sostituibile non sostituibile
ALTRE CARATTERISTICHE DEL PRODOTTO
Funzione aggiunta EVERLOOP, MULTI SELECT
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
Quantità di metalli preziosi Contiene almeno 10 mg
Quantità di terre rare Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio 80 % 1)
Percentuale minima di contenuto riciclato nel prodotto 0 % 1)
Riciclabilità del prodotto Imballaggio in gran parte riciclabile 1)
Riciclabilità dell'imballaggio Prodotto in gran parte riciclabile 1)
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa Lead (7439-92-1)
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
Codice prodotto Unità di imballo (Pezzi/unità) Dimensioni (lunghezza x profondità x altezza) Peso lordo Volume
4099854286124 Astuccio
1		 77 mm x 317 mm x 317 mm 1034.00 g 7.74 dm³
4099854286131 Cartone di spedizione
8		 650 mm x 330 mm x 335 mm 8932.00 g 71.86 dm³
Immagine del prodotto Nome del prodotto Marca del prodotto Tipo di componente del prodotto Codice EAN
LISOEV 300R 15W 830 840 BLKH LEDVANCE SORGENTE LUMINOSA direct 4099854311970
DR DS-P- 18/220-240/370 BLKH LEDVANCE driver direct 4099854286858
Istruzioni per l'uso / istruzioni di sicurezza
BLKH RD GEN2
PDF (3.67 MB)
Informazioni legali
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Informazioni legali
Light Source Insert G11233325
PDF (2.45 MB)
Informazioni legali
Legal Insert G11234785
PDF (887.55 KB)
Informazioni legali
Safety Insert G11234787
PDF (283.81 KB)
Dichiarazioni di conformità
BLKH RD/LISOEV
PDF (253.73 KB)
EPD
EPD EN BULKHEAD ROUND
PDF (644.24 KB)
Immagine del prodotto: sfondo bianco, diagonale
BLKH RD 250/300 P 10/16W BK
JPG (797.6 KB)
Immagine del prodotto: sfondo bianco, orizzontale
BLKH RD 250/300 P 10/16W BK
JPG (812.68 KB)
Immagine del prodotto: sfondo bianco, spaziale
BLKH RD BK
JPG (797.6 KB)

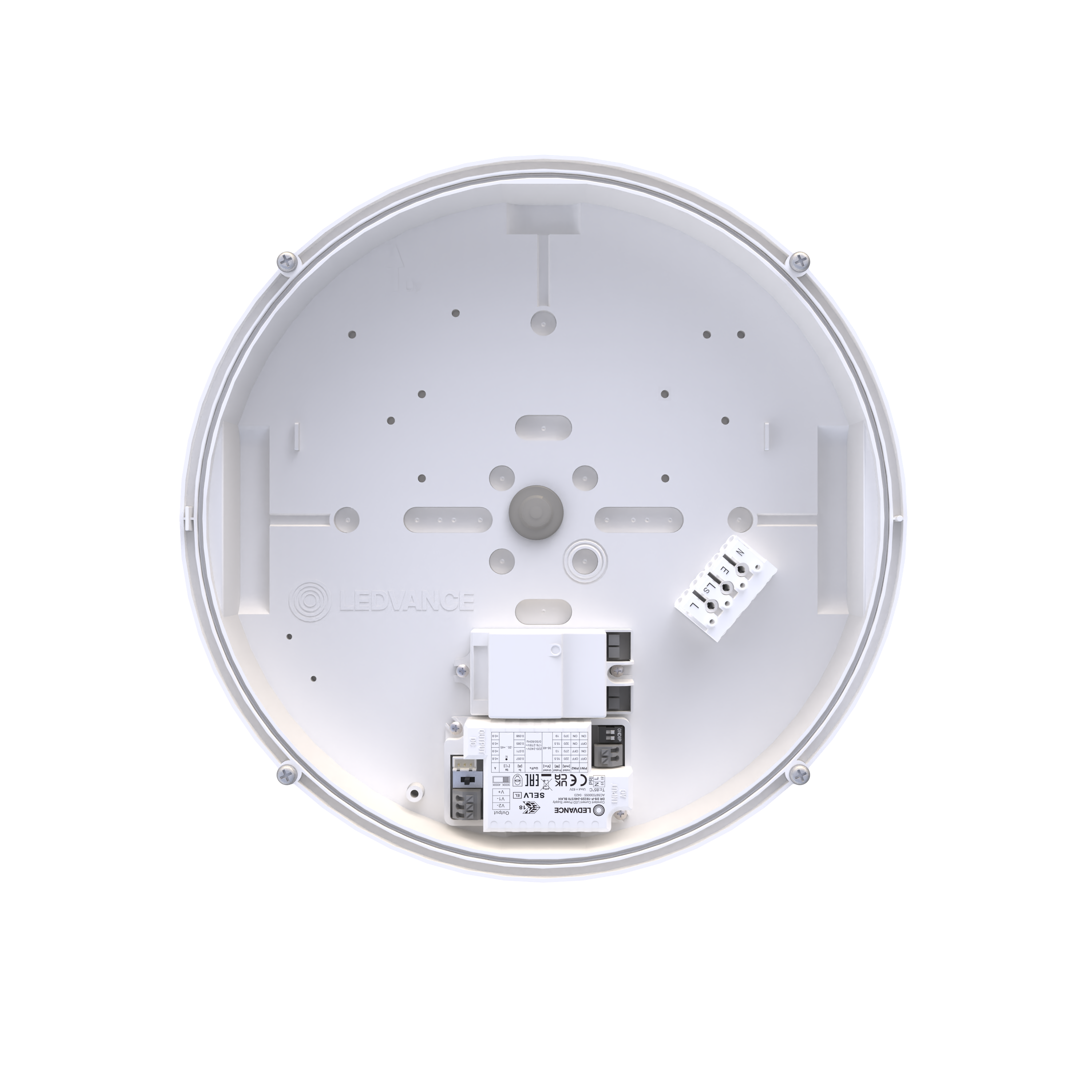

Immagine del prodotto: sfondo bianco, vista interna
BLKH RD 300 P 17W
PNG (2.39 MB)
Immagine del prodotto: sfondo bianco, vista interna
Bulkhead Round Everloop
PNG (5.77 MB)
Immagine del prodotto: sfondo bianco, esploso
Bulkhead Round Eveloop
PNG (7.73 MB)

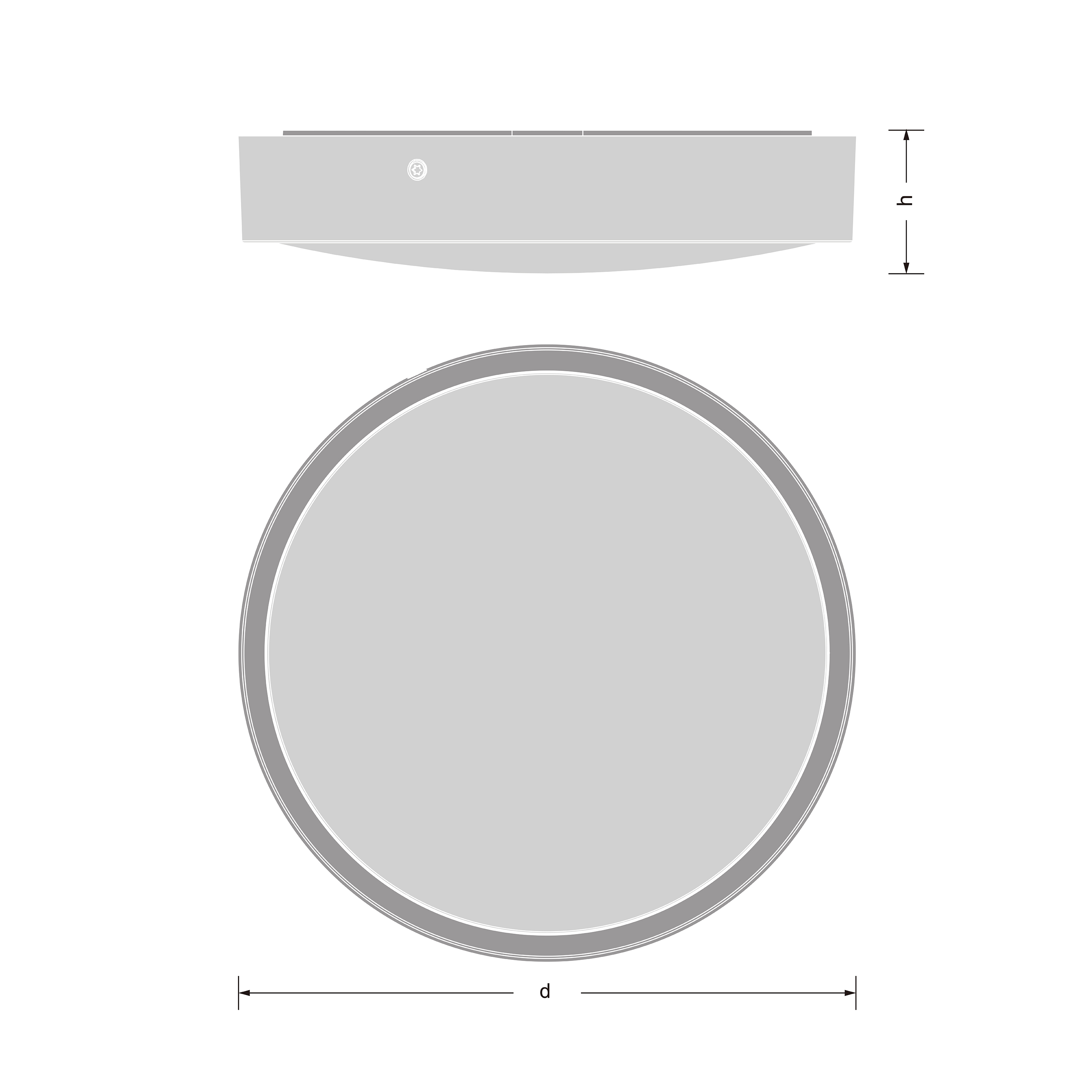

Disegno del profilo del prodotto con lettere
BLKH RD/SEN/DA/EM 300 P 16W
JPG (833.73 KB)
Disegno del profilo del prodotto con numeri
BLKH RD/SEN/DA/EM 300 P 16W
JPG (840.25 KB)

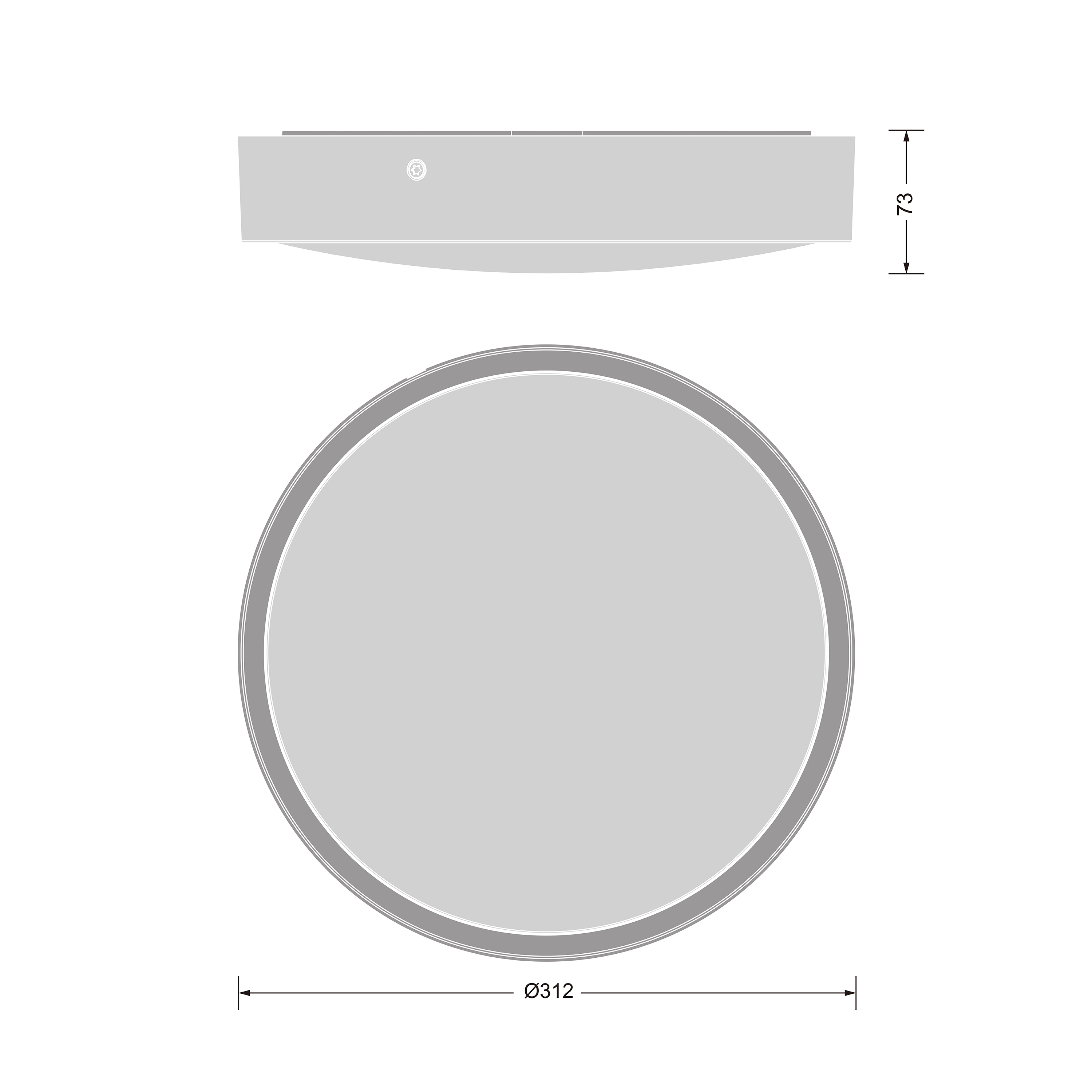

Disegno del profilo del prodotto - tecnica
BLKH RD/SEN/DA/EM 300 P 16W
JPG (813.43 KB)

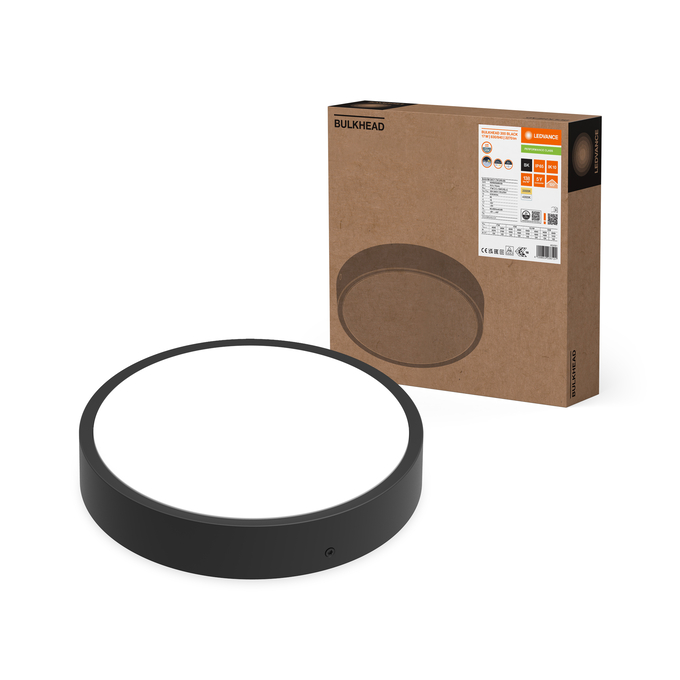

Scatto combinato = Scatto Product Beauty + immagine della confezione
BLKH RD 300 P 17W CPS BK
JPG (1.16 MB)
Immagine della confezione, frontale
BLKH RD 300 P 17W CPS BK
JPG (1.83 MB)
Immagine della confezione, spaziale
BLKH RD 300 P 17W CPS BK
JPG (1.84 MB)
Informazioni catalogo 1
BLKH RD GEN2
PNG (33.9 KB)
Informazioni catalogo 3
BLKH RD GEN2
PNG (34 KB)
File IES (IES)
BLKH 300 P 17W 830 2140lm
IES (14.42 KB)
File IES (IES)
BLKH 300 P 17W 840 2270lm
IES (14.42 KB)
File IES (IES)
BLKH RD 300 P 17W 830 CPS BK with Eyelid
IES (23.77 KB)
File IES (IES)
BLKH RD 300 P 17W 840 CPS BK with Eyelid
IES (23.77 KB)
File IES (IES, aggiuntivi)
BLKH 300 P 10W 830 1310lm
IES (14.42 KB)
File IES (IES, aggiuntivi)
BLKH 300 P 10W 840 1400lm
IES (14.42 KB)
File IES (IES, aggiuntivi)
BLKH 300 P 12.5W 830 1600lm
IES (14.43 KB)
File IES (IES, aggiuntivi)
BLKH 300 P 12.5W 840 1700lm
IES (14.43 KB)
File IES (IES, aggiuntivi)
BLKH 300 P 15W 830 1880lm
IES (14.42 KB)
File IES (IES, aggiuntivi)
BLKH 300 P 15W 840 1990lm
IES (14.42 KB)
File LDT (Eulumdat)
BLKH 300 P 17W 830 2140lm
LDT (10.56 KB)
File LDT (Eulumdat)
BLKH 300 P 17W 840 2270lm
LDT (10.56 KB)
File LDT (Eulumdat)
BLKH RD 300 P 17W 830 CPS BK with Eyelid
LDT (15.87 KB)
File LDT (Eulumdat)
BLKH RD 300 P 17W 840 CPS BK with Eyelid
LDT (15.86 KB)
File LDT (Eulumdat, aggiuntivi)
BLKH 300 P 10W 830 1310lm
LDT (10.56 KB)
File LDT (Eulumdat, aggiuntivi)
BLKH 300 P 10W 840 1400lm
LDT (10.56 KB)
File LDT (Eulumdat, aggiuntivi)
BLKH 300 P 12.5W 830 1600lm
LDT (10.56 KB)
File LDT (Eulumdat, aggiuntivi)
BLKH 300 P 12.5W 840 1700lm
LDT (10.56 KB)
File LDT (Eulumdat, aggiuntivi)
BLKH 300 P 15W 830 1880lm
LDT (10.56 KB)
File LDT (Eulumdat, aggiuntivi)
BLKH 300 P 15W 840 1990lm
LDT (10.56 KB)
File ULD (DIALux)
BLKH RD 300 P 17W CPS BK
ULD (161.79 KB)
File ROLF (RELUX)
BLKH RD 300 P 17W CPS BK
ROLF (280.89 KB)
File UGR (tabella UGR)
BLKH 300 P 16W 830 2000lm
PNG (56.12 KB)
File UGR (tabella UGR)
BLKH 300 P 16W 840 2000lm
PNG (55.97 KB)
File UGR (tabella UGR)
BLKH 300 P 10W 830 1310lm
PNG (56.07 KB)
File UGR (tabella UGR)
BLKH 300 P 10W 840 1400lm
PNG (56.02 KB)
File UGR (tabella UGR)
BLKH 300 P 12.5W 830 1600lm
PNG (56.26 KB)
File UGR (tabella UGR)
BLKH 300 P 12.5W 840 1700lm
PNG (55.65 KB)
File UGR (tabella UGR)
BLKH 300 P 15W 830 1880lm
PNG (55.94 KB)
File UGR (tabella UGR)
BLKH 300 P 15W 840 1990lm
PNG (56.26 KB)
File UGR (tabella UGR)
BLKH 300 P 17W 830 2140lm
PNG (56.13 KB)
File UGR (tabella UGR)
BLKH 300 P 17W 840 2270lm
PNG (56.07 KB)
Curva di distribuzione della luce tipo cono
BLKH 300 P 17W 830 2140lm
SVG (11.42 KB)
Curva di distribuzione della luce tipo cono
BLKH 300 P 17W 840 2270lm
SVG (11.42 KB)
Curva di distribuzione della luce tipo polare
BLKH 300 P 17W 830 2140lm
SVG (17.4 KB)
Curva di distribuzione della luce tipo polare
BLKH 300 P 17W 840 2270lm
SVG (17.4 KB)
Curva di distribuzione della luce tipo polare
BLKH RD 300 P 17W 830 CPS BK with Eyelid
SVG (14.65 KB)
Curva di distribuzione della luce tipo polare
BLKH RD 300 P 17W 840 CPS BK with Eyelid
SVG (14.65 KB)
BIM Revit 3D
Bulkhead Round
ZIP (1.86 MB)
CAD STEP 3D
BLKH G2 300
STEP (293.27 KB)

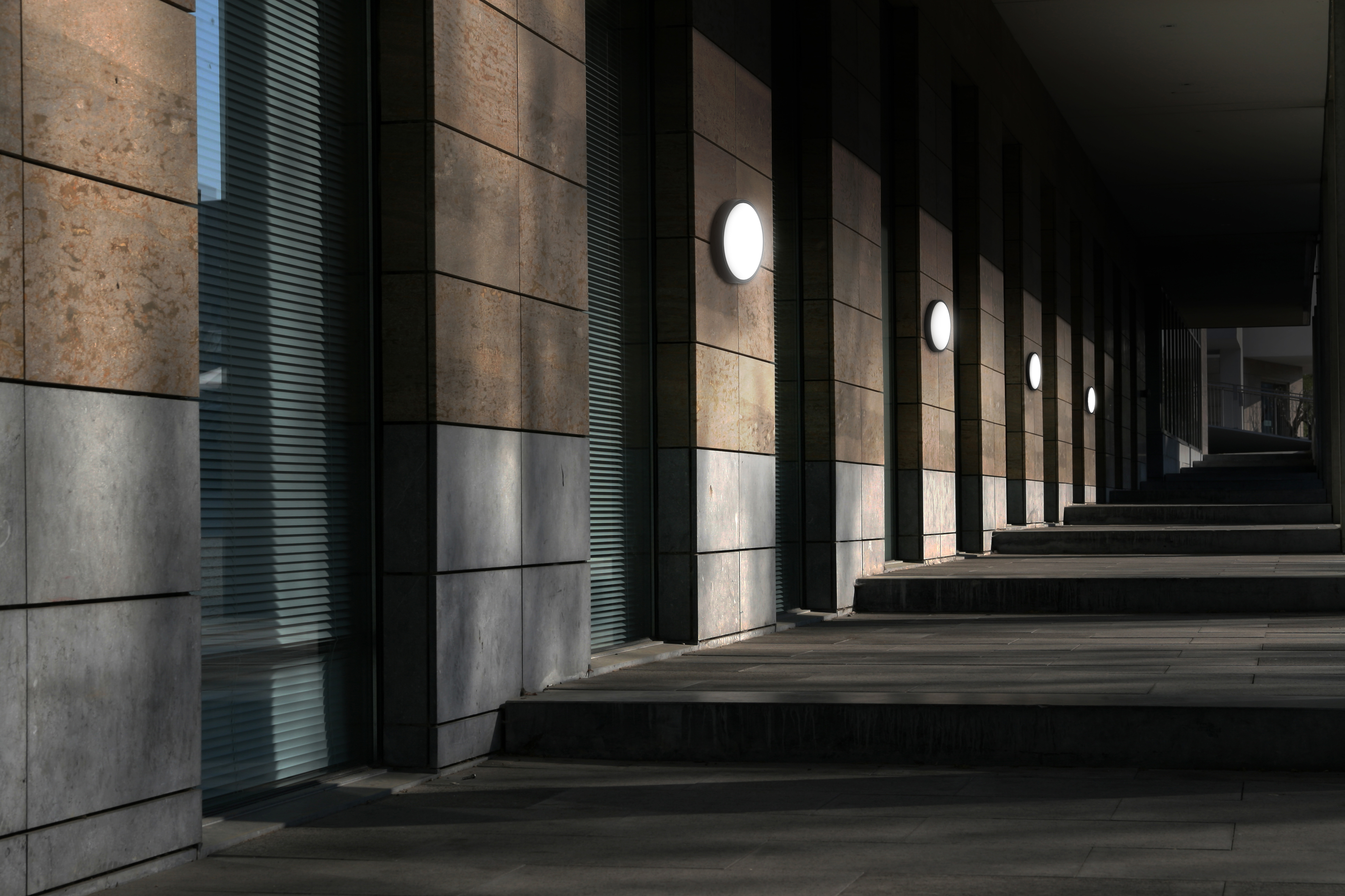

Immagini applicative Getty
