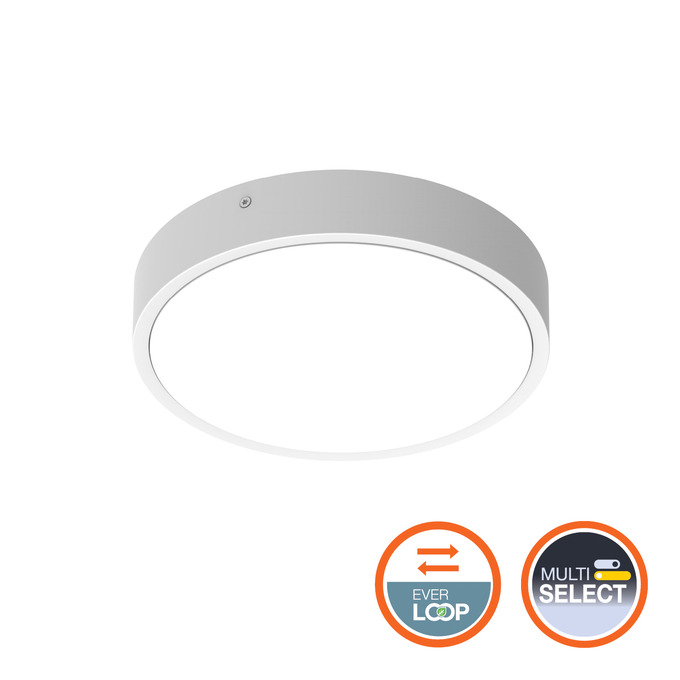

BULKHEAD ROUND

BLKH RD 250 P 9.5W CPS WT

GTIN: 4099854286100 Astuccio / 1 Mostra tutti i pacchetti
Scarica hoja de datos
Garanzia di 5 anni
Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto
  • Estremamente versatile grazie al CCT selezionabile e agli step di potenza (Multi Color/Multi Lumen) sul driver
  • Schemi di montaggio flessibili per una comoda installazione
  • Adatto all'uso in ambienti impolverati e umidi grazie all'alto indice IP
  • Adatto per l'uso in aree pubbliche grazie all'elevato grado di protezione IK
  • Adatto per i sistemi di illuminazione di emergenza (compatibili DC)
  • Elemento decorativo separato disponibile per un design del prodotto estetico e funzionale
Aree di applicazione
  • Sostituzione diretta per gli apparecchi funzionanti con lampade fluorescenti
  • Corridoi, scale, ingressi
  • Sottopassi
  • Aree pubbliche
Caratteristiche del prodotto
  • Corpo in policarbonato stabilizzato ai raggi UV (PC), diffusore in PC
  • Elevata efficienza luminosa: > 120 lm/W per 3000 K e 4000 K
  • Resistenza agli urti: IK10
  • Grado di protezione: IP65
  • Terminale a filo per connessione senza attrezzi
  • Possibile cablaggio passante
Apparecchiatura / Accessori
  • Disponibili anelli decorativi aggiuntivi in ​​diversi design
  • Viti e tasselli di montaggio inclusi
  • Vite antifurto inclusa
Consigli per la sicurezza
  • Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
  • Attenzione, rischio di scosse elettriche.
Riferimenti / Collegamenti
DATI ELETTRICI
Potenza nominale 9,5 W / 8 W / 6,5 W / 5,5 W 1)
Tensione nominale 220…240 V
Frequenza di rete 0/50/60 Hz
Corrente nominale 42…37…30…25 mA
Corrente di innesco 3.44 A
Limit.corrente inrush Th50 3.284 µs
Num. Max. di lum. su interruttore B16 A 248
Num. Max. di lum. su interruttore C10 A 155
Max. numero di apparecchi per interruttore magnetotermico C16 248
Fattore di potenza λ > 0,80
Distorsione armonica totale < 15 %
Classe di sicurezza II
Modalità di funzionamento Integrated LED driver
1) Per le possibili opzioni fare riferimento all'immagine della tabella lumen/potenza
Dati fotometrici
Flusso luminoso 1220 lm / 1070 lm / 860 lm / 710 lm 1)
Efficienza luminosa 128 lm/W / 132 lm/W / 129 lm/W 1)
Temperatura di colore 3000 K / 4000 K
Colore della luce (descrizione) Bianco caldo, Bianco freddo
Indice di resa cromatica Ra > 80
Standard Deviation of Color Matching 5 sdcm
Nessuno sfarfallio Sì
Metrica dello sfarfallio (flicker) (Pst LM) <1
Metrica dell’effetto stroboscopico (SVM) <0.4
Gruppo di sicurezza fotobiologic EN62778 RG0
Ampiezza fascio luminoso 120 °
1) Per le possibili opzioni fare riferimento all'immagine della tabella lumen/potenza
Adjustable attributes
Potenza nominale Temperatura di colore Flusso luminoso Efficienza luminosa
9.5 W 4000 K 1200 lm 128 lm/W
9.5 W 3000 K 1150 lm 120 lm/W
8 W 4000 K 1070 lm 132 lm/W
8 W 3000 K 1020 lm 125 lm/W
6.5 W 4000 K 860 lm 132 lm/W
6.5 W 3000 K 820 lm 125 lm/W
5.5 W 4000 K 710 lm 129 lm/W
5.5 W 3000 K 680 lm 123 lm/W
DIMENSIONI E PESO
Diametro 262,00 mm
Altezza 73,00 mm
Peso prodotto 680,00 g
MATERIALE & COLORI
Colore del prodotto Bianco
Colore della struttura Bianco
Materiale del corpo Polycarbonate (PC)
Materiale della copertura Polycarbonate (PC)
Materiale superficie che emette la luce Policarbonato (PC)
Test filo incandescente (IEC 60695-2-12) 850 °C
Contenuto di mercurio nella lampada 0.0 mg
APPLICAZIONE & INSTALLAZIONE
Temperatura ambiente -20…+40 °C
Temperatura di stoccaggio -20…+80 °C
Tipo di collegamento Terminale senza vite
Grado di protezione IP65
Indice IK (resistenza agli urti) [PIM] IK10
Dimmerabile No
Montaggio tipo Surface
Posizione di montaggio Soffitto, Parete
Ambiente applicativo Outdoor
Con sorgente luminosa Sì
Replaceable light source Sì
Durata
Durata L70/B50 @ 25 °C 70000 h 1)
Durata L80/B10 @ 25 °C 55000 h 1)
Durata L90/B10 @ 25 °C 40000 h
Numero cicli accensione / spegnimento 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
Corrente di uscita 350…300…250…200 mA
ECG - Tensione di uscita < 5 %
SENSORE
Tipo di sensore -
ILLUMINAZIONE DI EMERGENZA
Tipo di illuminazione di emergenza (EL) Driver certificato EL (funzionamento 0Hz/DC) per il funzionamento a batteria centrale incluso
Tipo di test funzionamento d'emergenza Nessuno
Potenza in modalità di emergenza 9.5 W
Flusso luminoso in modalità d'emergenza 1220 lm
CERTIFICATI, NORME E DIRETTIVE
Norme CE, CB, UKCA, EAC, ENEC, EL, EPD
Temperatura di superficie limitata No
Resistenza agli urti di un pallone No
EPD LEDV-00029-V01.01-EN
Modulo LED sostituibile non sostituibile
ALTRE CARATTERISTICHE DEL PRODOTTO
Funzione aggiunta EVERLOOP, MULTI SELECT
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
Quantità di metalli preziosi Contiene almeno 10 mg
Quantità di terre rare Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio 80 % 1)
Percentuale minima di contenuto riciclato nel prodotto 0 % 1)
Riciclabilità del prodotto Imballaggio in gran parte riciclabile 1)
Riciclabilità dell'imballaggio Prodotto in gran parte riciclabile 1)
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa Lead (7439-92-1)
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
Codice prodotto Unità di imballo (Pezzi/unità) Dimensioni (lunghezza x profondità x altezza) Peso lordo Volume
4099854286100 Astuccio
1		 77 mm x 266 mm x 266 mm 783.00 g 5.45 dm³
4099854286117 Cartone di spedizione
8		 545 mm x 280 mm x 335 mm 6814.00 g 51.12 dm³
Immagine del prodotto Nome del prodotto Marca del prodotto Tipo di componente del prodotto Codice EAN
LISOEV 250R 8W 830 840 BLKH LEDVANCE SORGENTE LUMINOSA direct 4099854311918
DR DS-P- 10/220-240/350 BLKH LEDVANCE driver direct 4099854286834
Istruzioni per l'uso / istruzioni di sicurezza
BLKH RD GEN2
PDF (3.67 MB)
Informazioni legali
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Informazioni legali
Light Source Insert G11233325
PDF (2.45 MB)
Informazioni legali
Legal Insert G11234785
PDF (887.55 KB)
Informazioni legali
Safety Insert G11234787
PDF (283.81 KB)
Dichiarazioni di conformità
BLKH RD/LISOEV
PDF (253.73 KB)
EPD
EPD EN BULKHEAD ROUND
PDF (644.24 KB)
Immagine del prodotto: sfondo bianco, diagonale
BLKH RD 250/300 P 10/16W WT
JPG (752.51 KB)
Immagine del prodotto: sfondo bianco, orizzontale
BLKH RD 250/300 P 10/16W WT
JPG (783.3 KB)
Immagine del prodotto: sfondo bianco, spaziale
BLKH RD GEN2
JPG (752.51 KB)
Immagine del prodotto: sfondo bianco, vista interna
Bulkhead Round Everloop
PNG (5.77 MB)
Immagine del prodotto: sfondo bianco, esploso
Bulkhead Round Eveloop
PNG (7.73 MB)
Disegno del profilo del prodotto con lettere
BLKH RD/SEN/EM 250 P 10W CPS
JPG (809.87 KB)
Disegno del profilo del prodotto con numeri
BLKH RD/SEN/EM 250 P 10W CPS
JPG (818.07 KB)
Disegno del profilo del prodotto - tecnica
BLKH RD/SEN/EM 250 P 10W CPS
JPG (794.14 KB)

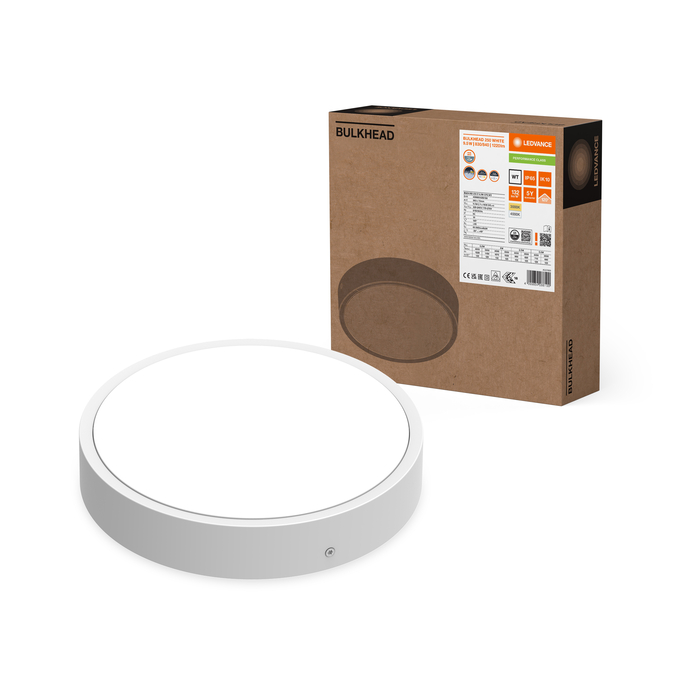

Scatto combinato = Scatto Product Beauty + immagine della confezione
BLKH RD 250 P 9.5W CPS WT
JPG (1.13 MB)
Immagine della confezione, frontale
BLKH RD 250 P 9.5W CPS WT
JPG (1.82 MB)
Immagine della confezione, spaziale
BLKH RD 250 P 9.5W CPS WT
JPG (1.79 MB)
Informazioni catalogo 1
BLKH RD GEN2
PNG (33.9 KB)
Informazioni catalogo 3
BLKH RD GEN2
PNG (34 KB)
File IES (IES)
BLKH 250 P 9.5W 830 1150lm
IES (14.42 KB)
File IES (IES)
BLKH 250 P 9.5W 840 1220lm
IES (14.42 KB)
File IES (IES)
BLKH RD 250 P 9.5W 830 CPS WT with Eyelid
IES (23.76 KB)
File IES (IES)
BLKH RD 250 P 9.5W 840 CPS WT with Eyelid
IES (23.77 KB)
File IES (IES, aggiuntivi)
BLKH 250 P 5.5W 830 680lm
IES (14.42 KB)
File IES (IES, aggiuntivi)
BLKH 250 P 5.5W 840 710lm
IES (14.42 KB)
File IES (IES, aggiuntivi)
BLKH 250 P 6.5W 830 820lm
IES (14.43 KB)
File IES (IES, aggiuntivi)
BLKH 250 P 6.5W 840 860lm
IES (14.42 KB)
File IES (IES, aggiuntivi)
BLKH 250 P 8W 830 1020lm
IES (14.42 KB)
File IES (IES, aggiuntivi)
BLKH 250 P 8W 840 1070lm
IES (14.42 KB)
File LDT (Eulumdat)
BLKH 250 P 9.5W 830 1150lm
LDT (10.56 KB)
File LDT (Eulumdat)
BLKH 250 P 9.5W 840 1220lm
LDT (10.57 KB)
File LDT (Eulumdat)
BLKH RD 250 P 9.5W 830 CPS WT with Eyelid
LDT (15.81 KB)
File LDT (Eulumdat)
BLKH RD 250 P 9.5W 840 CPS WT with Eyelid
LDT (15.91 KB)
File LDT (Eulumdat, aggiuntivi)
BLKH 250 P 5.5W 830 680lm
LDT (10.56 KB)
File LDT (Eulumdat, aggiuntivi)
BLKH 250 P 5.5W 840 710lm
LDT (10.56 KB)
File LDT (Eulumdat, aggiuntivi)
BLKH 250 P 6.5W 830 820lm
LDT (10.56 KB)
File LDT (Eulumdat, aggiuntivi)
BLKH 250 P 6.5W 840 860lm
LDT (10.56 KB)
File LDT (Eulumdat, aggiuntivi)
BLKH 250 P 8W 830 1020lm
LDT (10.56 KB)
File LDT (Eulumdat, aggiuntivi)
BLKH 250 P 8W 840 1070lm
LDT (10.56 KB)
File ULD (DIALux)
BLKH RD 250 P 9.5W CPS WT
ULD (159.74 KB)
File ROLF (RELUX)
BLKH RD 250 P 9.5W CPS WT
ROLF (250.41 KB)
File UGR (tabella UGR)
BLKH 250 P 10W 830 1200lm
PNG (55.97 KB)
File UGR (tabella UGR)
BLKH 250 P 10W 840 1200lm
PNG (55.94 KB)
File UGR (tabella UGR)
BLKH 250 P 5.5W 830 680lm
PNG (56.4 KB)
File UGR (tabella UGR)
BLKH 250 P 5.5W 840 710lm
PNG (56.01 KB)
File UGR (tabella UGR)
BLKH 250 P 6.5W 830 820lm
PNG (56.11 KB)
File UGR (tabella UGR)
BLKH 250 P 6.5W 840 860lm
PNG (56.24 KB)
File UGR (tabella UGR)
BLKH 250 P 8W 830 1020lm
PNG (56.17 KB)
File UGR (tabella UGR)
BLKH 250 P 8W 840 1070lm
PNG (56.26 KB)
File UGR (tabella UGR)
BLKH 250 P 9.5W 830 1150lm
PNG (56.37 KB)
File UGR (tabella UGR)
BLKH 250 P 9.5W 840 1220lm
PNG (55.89 KB)
Curva di distribuzione della luce tipo cono
BLKH 250 P 9.5W 830 1150lm
SVG (11.42 KB)
Curva di distribuzione della luce tipo cono
BLKH 250 P 9.5W 840 1220lm
SVG (11.42 KB)
Curva di distribuzione della luce tipo polare
BLKH 250 P 9.5W 830 1150lm
SVG (17.4 KB)
Curva di distribuzione della luce tipo polare
BLKH 250 P 9.5W 840 1220lm
SVG (17.4 KB)
Curva di distribuzione della luce tipo polare
BLKH RD 250 P 9.5W 830 CPS WT with Eyelid
SVG (15.39 KB)
Curva di distribuzione della luce tipo polare
BLKH RD 250 P 9.5W 840 CPS WT with Eyelid
SVG (15.39 KB)
BIM Revit 3D
Bulkhead Round
ZIP (1.86 MB)
CAD STEP 3D
BLKH G2 250
STEP (226.23 KB)
Immagini applicative Getty

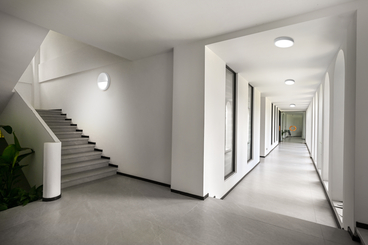

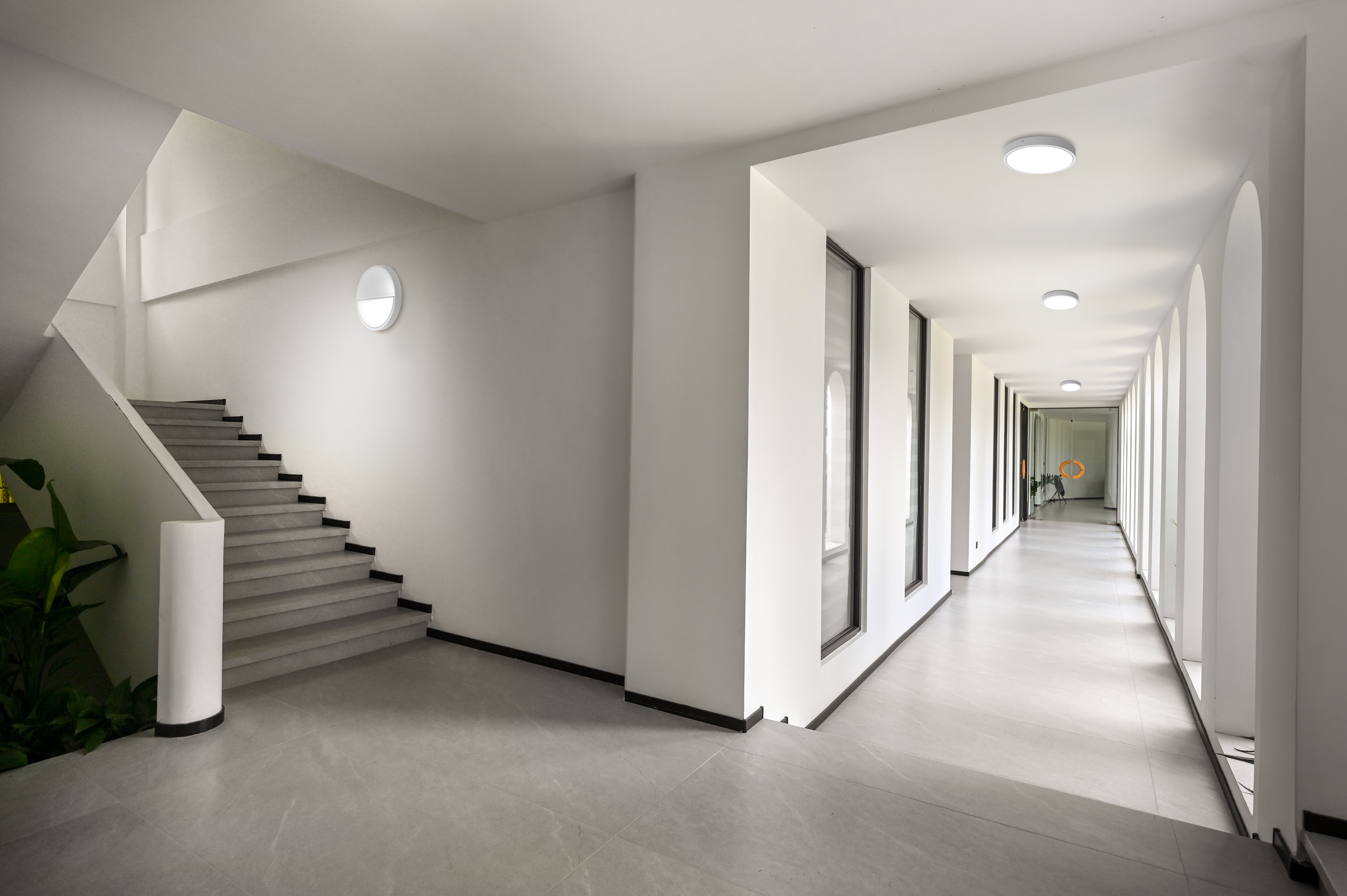

Bulkhead Gen 2 Corridor Application
