BLKH RD EL SN 300 P 20.5W MS 840 WT

BULKHEAD ROUND EMERGENCY SENSOR

GTIN: 4099854286544 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

Strumenti

Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Molteplici regolazioni della gamma dei sensori, rilevamento della luce diurna e tempo di attesa
Integrazione degli apparecchi con funzione di illuminazione di emergenza nel sistema di illuminazione generale

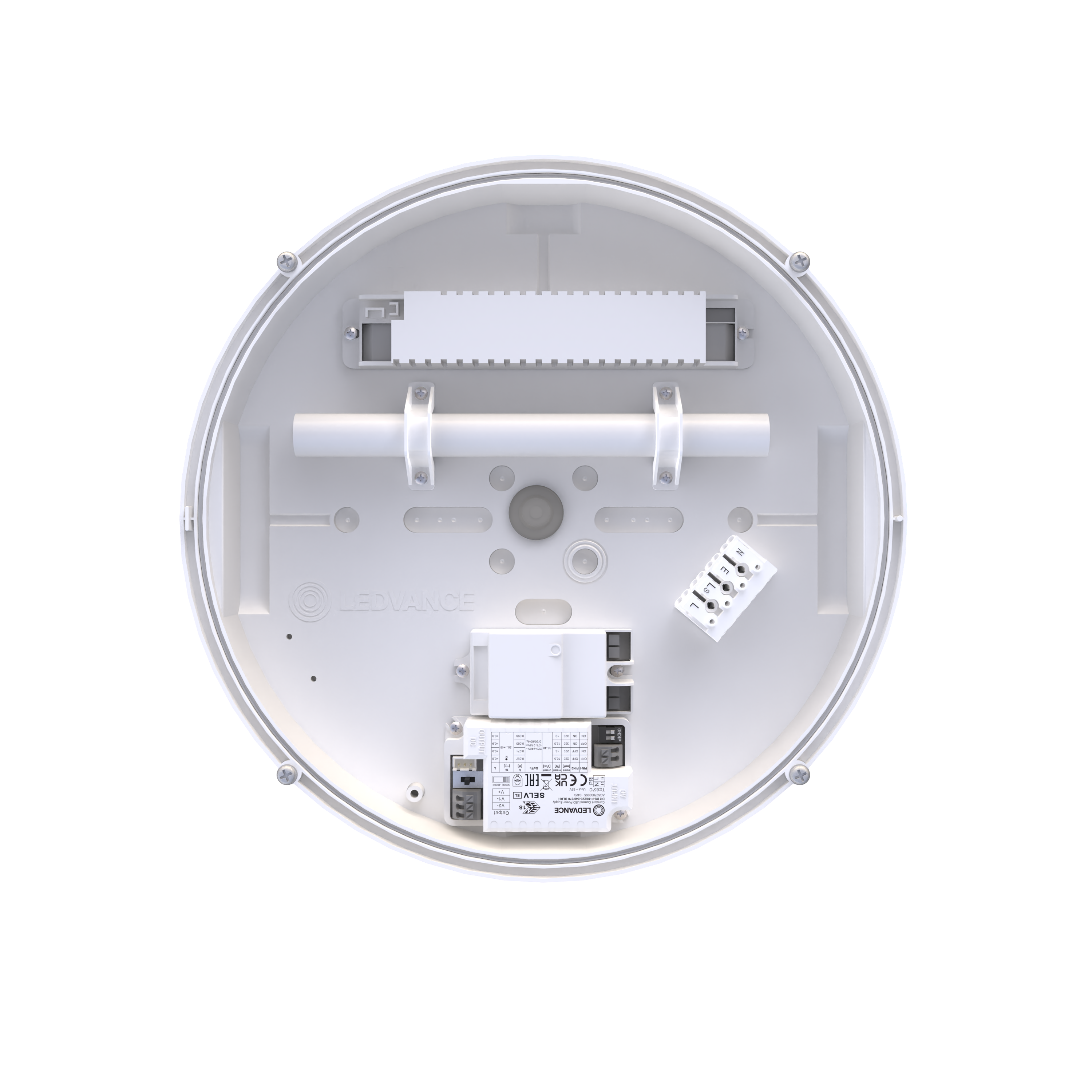

Facile cablaggio grazie al driver precablato incluso e alla batteria per la funzione di illuminazione di emergenza
Semplice collaudo degli apparecchi con funzione di illuminazione di emergenza grazie alla funzione di test automatico integrata
Operatività della funzione di illuminazione di emergenza integrata con batteria LiFePO4 a lunga durata con 3h di tempo di scarica
Comoda visualizzazione dei risultati del test automatico con un controllo LED incluso
Estremamente versatile grazie al CCT selezionabile e agli step di potenza (Multi Color/Multi Lumen) sul driver

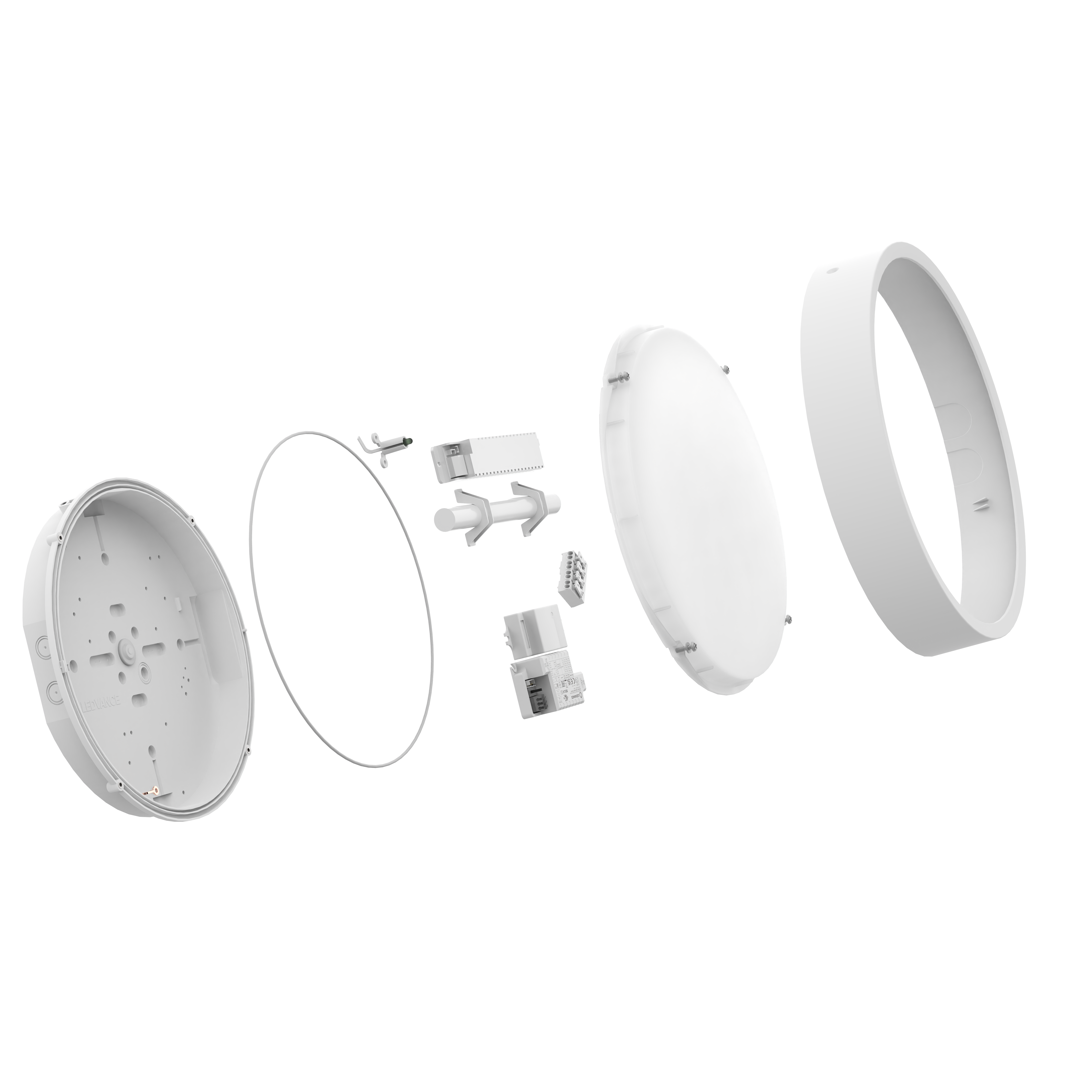

Schemi di montaggio flessibili per una comoda installazione
Adatto all'uso in ambienti impolverati e umidi grazie all'alto indice IP
Adatto per l'uso in aree pubbliche grazie all'elevato grado di protezione IK
Elemento decorativo separato disponibile per un design del prodotto estetico e funzionale

Aree di applicazione

Illuminazione di emergenza delle vie di fuga
Illuminazione antipanico
Edifici che richiedono fino a 3 h di operatività della luce di emergenza
Sostituzione diretta per gli apparecchi funzionanti con lampade fluorescenti
Corridoi, scale, ingressi
Sottopassi
Aree pubbliche

Caratteristiche del prodotto

Sensore ad alta frequenza per il rilevamento di luce diurna e movimento
Certificato secondo le norme europee (EN 60598-2-22)
Apparecchio adatto per illuminazione normale e di emergenza
Apparecchi incorporati
Funzione di illuminazione di emergenza: tempo di scarica della batteria di 3h
Test di funzione di illuminazione di emergenza: automatico (AT)
Tecnologia della batteria: LiFePO4
Temperatura ambiente in esercizio: 0…+35 °C
Corpo in policarbonato stabilizzato ai raggi UV (PC), diffusore in PC
Resistenza agli urti: IK10
Grado di protezione: IP65

Apparecchiatura / Accessori

Disponibili anelli decorativi aggiuntivi in diversi design
Viti e tasselli di montaggio inclusi
Vite antifurto inclusa

Consigli per la sicurezza

Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
Attenzione, rischio di scosse elettriche.

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	20,5 W / 18 W / 15,5 W / 13,50 W ¹⁾
Tensione nominale	220…240 V
Frequenza di rete	50/60 Hz
Corrente nominale	94mA / 85mA / 76mA / 67 mA
Corrente di innesco	9,5 A
Limit.corrente inrush T_h50	26.8 µs
Num. Max. di lum. su interruttore B16 A	79
Num. Max. di lum. su interruttore C10 A	63
Max. numero di apparecchi per interruttore magnetotermico C16	101
Fattore di potenza λ	> 0,90
Distorsione armonica totale	< 15 %
Classe di sicurezza	II
Resistenza ai transitori (L/N)	1000 V
Modalità di funzionamento	Integrated LED driver

¹⁾ Per le possibili opzioni fare riferimento all'immagine della tabella lumen/potenza

Dati fotometrici

Flusso luminoso	2300 lm / 2000 lm / 1700 lm / 1400 lm ¹⁾
Efficienza luminosa	113 lm/W / 111 lm/W / 109 lm/W / 104 lm/W ¹⁾
Temperatura di colore	3000 K / 4000 K
Icona di Verificata con community	4000 K
Colore della luce (descrizione)	Bianco caldo, Bianco freddo
Indice di resa cromatica Ra	> 80
Standard Deviation of Color Matching	5 sdcm
Nessuno sfarfallio	Sì
Metrica dello sfarfallio (flicker) (Pst LM)	<1
Metrica dell’effetto stroboscopico (SVM)	<0.4
Gruppo di sicurezza fotobiologic EN62778	RG0
Ampiezza fascio luminoso	120 °

¹⁾ Per le possibili opzioni fare riferimento all'immagine della tabella lumen/potenza

Adjustable attributes

Potenza nominale	Temperatura di colore	Flusso luminoso	Efficienza luminosa
20.5 W	3000 K	2190 lm	107 lm/W
20.5 W	4000 K	2300 lm	113 lm/W
18 W	3000 K	1900 lm	106 lm/W
18 W	4000 K	2000 lm	111 lm/W
15.5 W	3000 K	1620 lm	104 lm/W
15.5 W	4000 K	1700 lm	109 lm/W
13.5 W	3000 K	1320 lm	98 lm/W
13.5 W	4000 K	1400 lm	104 lm/W

DIMENSIONI E PESO

Diametro	312,00 mm
Altezza	73,00 mm
Peso prodotto	1190,00 g

MATERIALE & COLORI

Colore del prodotto	Bianco
Colore della struttura	Bianco
Materiale del corpo	Polycarbonate (PC)
Materiale della copertura	Polycarbonate (PC)
Materiale superficie che emette la luce	Policarbonato (PC)
Test filo incandescente (IEC 60695-2-12)	850 °C
Contenuto di mercurio nella lampada	0.0 mg

APPLICAZIONE & INSTALLAZIONE

Temperatura ambiente	0…+35 °C
Temperatura di stoccaggio	-20…+80 °C
Tipo di collegamento	Terminale senza vite
Grado di protezione	IP65
Indice IK (resistenza agli urti) [PIM]	IK10
Dimmerabile	No
Montaggio tipo	Surface
Posizione di montaggio	Soffitto, Parete
Ambiente applicativo	Outdoor
Con sorgente luminosa	Sì
Replaceable light source	Sì

Durata

Durata L70/B50 @ 25 °C	74 000 h ¹⁾
Durata L80/B10 @ 25 °C	56000 h ¹⁾
Durata L90/B10 @ 25 °C	46000 h
Numero cicli accensione / spegnimento	100000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

ALIMENTATORE

Corrente di uscita	370…320…270…220 mA
ECG - Tensione di uscita	< 5 %

SENSORE

Tipo di sensore	Movimento, Luce
Tecnologia di sensore	Microonde
Angolazione del rilevamento del sensore	150 °
Accens./spegn. controllati da sensore	5 s…30 min
Area di rilevamento del sens.movimento	3…8 m
Soglia di rilevamento del sens. luce	2…50 lx

BATTERIA

Tipo di batteria	LiFePO4
Dimensioni della batteria	Others
Tensione nominale della batteria	3,2 V
Capacità nominale della batteria	4500 mAh
Tempo di ricarica della batteria	24 h

ILLUMINAZIONE DI EMERGENZA

Tipo di illuminazione di emergenza (EL)	Unità EL (batteria e controller) per il funzionamento decentralizzato inclusa
Area d'applicazione d'emergenza	Illuminazione antipanico, Illuminazione del percorso di fuga
Tipo di funzionamento della luce d'emergenza	Non permanente, Mantenuto
Tipo di test funzionamento d'emergenza	Automatico
Potenza assicurata in modalità di funzionamento	20.5 W
Potenza in modalità di emergenza	2.3 W
Flusso luminoso assicurato in modalità di funzionamento	2300 lm
Flusso luminoso in modalità d'emergenza	380 lm
Durata della batteria in modalità d'emergenza	3 h
Interruttore di prova integrato	No

CERTIFICATI, NORME E DIRETTIVE

Norme	CE, CB, UKCA, EAC
Temperatura di superficie limitata	No
Resistenza agli urti di un pallone	No
Modulo LED sostituibile	non sostituibile

ALTRE CARATTERISTICHE DEL PRODOTTO

Funzione aggiunta

EVERLOOP, MULTI SELECT

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa	Lead (7439-92-1)

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

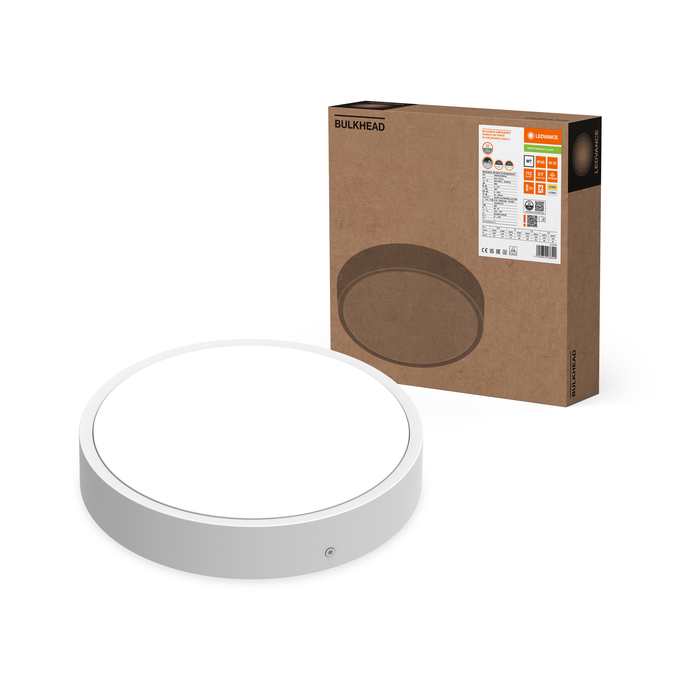

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4099854286544	Astuccio 1	77 mm x 317 mm x 317 mm	1485.00 g	7.74 dm³
4099854286551	Cartone di spedizione 8	650 mm x 330 mm x 335 mm	12540.00 g	71.86 dm³
