SF SQUARE 330 V 24W 830 IP44 | SURFACE SQUARE 330 | LEDVANCE

SURFACE SQUARE 330

SF SQUARE 330 V 24W 830 IP44

GTIN: 4099854041952 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

Strumenti

Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Apparecchio per interni ad alta efficienza luminosa
Risparmi energetici fino al 55 % in confronto agli apparecchi che usano CFL
Installazione facile e veloce
Luce estremamente uniforme
3 anni di garanzia

Aree di applicazione

Corridoi
Scale
Bagni
Hall

Caratteristiche del prodotto

Tipo di protezione: IP44 (montaggio a soffitto), IP20 (montaggio a parete)
Resistenza agli impatti: IK03
Alloggiamento in alluminio e coperchio in PMMA
Temperatura ambiente durante il funzionamento: da -20 a 40 °C
Solo per uso interno, non adatto per uso esterno

Apparecchiatura / Accessori

Copertura di ricambio disponibile opzionalmente

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	24,00 W
Tensione nominale	220…240 V
Frequenza di rete	50…60 Hz
Corrente nominale	115,000 mA
Corrente di innesco	7,2 A
Limit.corrente inrush T_h50	5.9 µs
Num. Max. di lum. su interruttore B16 A	104
Num. Max. di lum. su interruttore C10 A	66
Max. numero di apparecchi per interruttore magnetotermico C16	106
Fattore di potenza λ	> 0,70
Distorsione armonica totale	< 60 %
Classe di sicurezza	I
Modalità di funzionamento	Integrated LED driver

Dati fotometrici

Flusso luminoso	2000 lm
Efficienza luminosa	83 lm/W
Temperatura di colore	3000 K
Colore della luce (descrizione)	Bianco caldo
Indice di resa cromatica Ra	> 80
Standard Deviation of Color Matching	< 6 sdcm
Nessuno sfarfallio	Sì
Metrica dello sfarfallio (flicker) (Pst LM)	< 1
Metrica dell’effetto stroboscopico (SVM)	< 0.4
Gruppo di sicurezza fotobiologic EN62778	RG0
Ampiezza fascio luminoso	120 °

DIMENSIONI E PESO

Lunghezza	330,00 mm
Altezza	75,00 mm
Larghezza	330,00 mm
Peso prodotto	655,00 g

MATERIALE & COLORI

Colore del prodotto	Bianco
Colore della struttura	Bianco
Materiale del corpo	Steel
Materiale della copertura	Polymethylmethacrylate (PMMA)
Materiale superficie che emette la luce	PMMA
Test filo incandescente (IEC 60695-2-12)	650 °C
Contenuto di mercurio nella lampada	0.0 mg

APPLICAZIONE & INSTALLAZIONE

Temperatura ambiente	-20…+40 °C
Temperatura di stoccaggio	-20…+80 °C
Tipo di collegamento	Terminale, 3 pin
Grado di protezione	IP44
Indice IK (resistenza agli urti) [PIM]	IK03
Dimmerabile	No
Montaggio tipo	Surface
Posizione di montaggio	Soffitto, Parete
Ambiente applicativo	IndoorIndoor
Con sorgente luminosa	Sì
Replaceable light source	No

Durata

Durata L70/B50 @ 25 °C	35000 h ¹⁾
Durata L80/B10 @ 25 °C	33000 h ¹⁾
Durata L90/B10 @ 25 °C	15000 h
Numero cicli accensione / spegnimento	100000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

ALIMENTATORE

Corrente di uscita	300 mA
ECG - Tensione di uscita	< 5 %

SENSORE

Tipo di sensore

-

CERTIFICATI, NORME E DIRETTIVE

Norme	CE, CB, TÜV, UKCA, EAC
Temperatura di superficie limitata	No
Resistenza agli urti di un pallone	No
Modulo LED sostituibile	non sostituibile

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	Contiene almeno 10 mg
Quantità di terre rare	Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa	Lead (7439-92-1)

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4099854041952	Astuccio 1	87 mm x 367 mm x 369 mm	916.00 g	11.78 dm³
4099854041969	Cartone di spedizione 5	457 mm x 387 mm x 404 mm	5771.00 g	71.45 dm³

Istruzioni per l'uso / istruzioni di sicurezza
UI SF SQUARE 330 V and SF SQUARE 330 SEN V

Informazioni legali
LSI SF SQUARE 330 V 24W

Informazioni legali
Legal insert

PDF (843.77 KB)

Informazioni legali
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Dichiarazioni di conformità
SF SQUARE 330 V 24W 830 IP44

PDF (379.64 KB)

Immagine del prodotto: sfondo bianco, diagonale
SF SQUARE

Immagine del prodotto: sfondo bianco, orizzontale
SF SQUARE

Immagine del prodotto: sfondo bianco, verticale
SF SQUARE

JPG (964.23 KB)

Disegno del profilo del prodotto con lettere
SF SQUARE

Disegno del profilo del prodotto con numeri
SF SQUARE

Disegno del profilo del prodotto, fronte, senza dimensioni
SF SQUARE

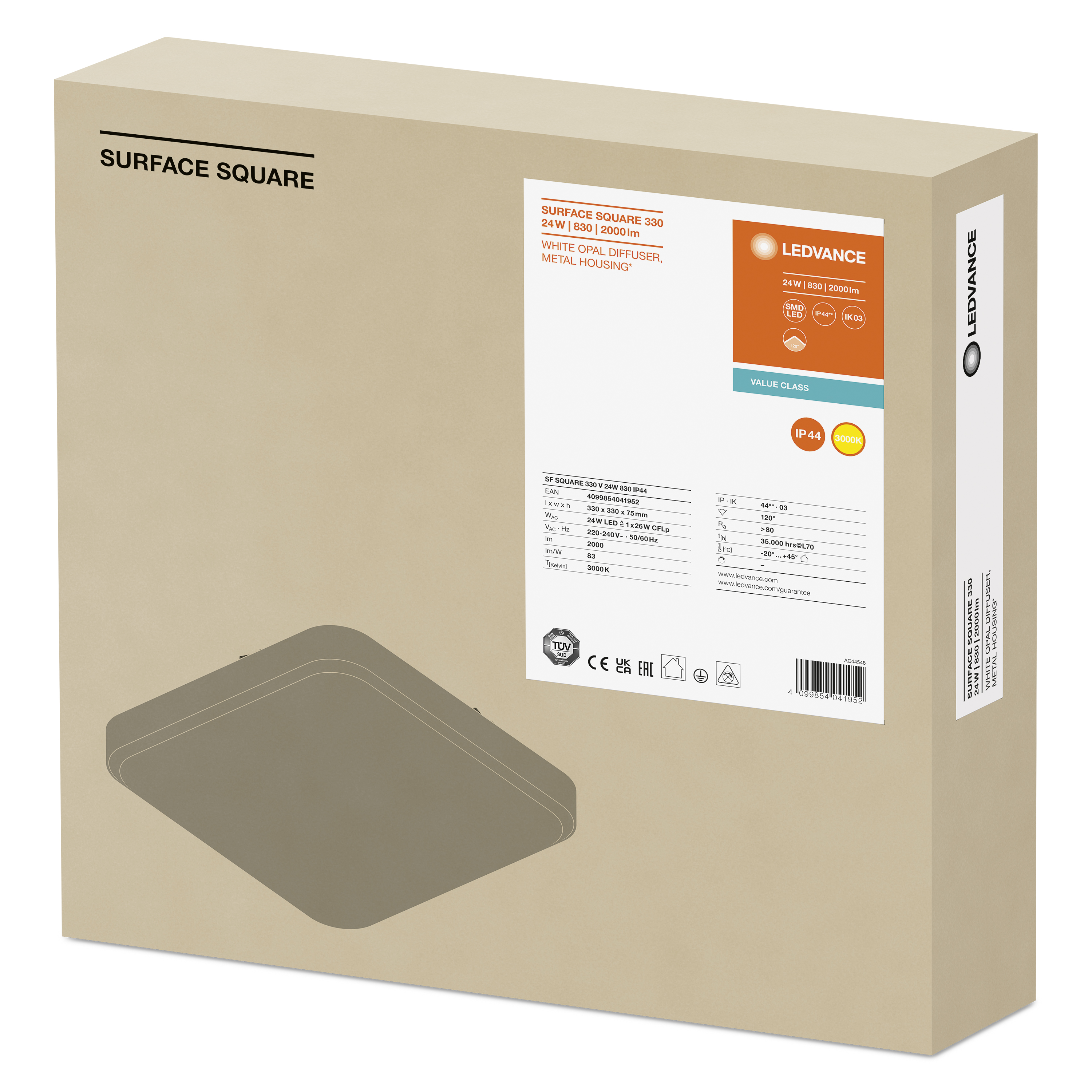

Immagine della confezione, spaziale
Surface Square 330 V 24W IP44 WT MiCh

Informazioni catalogo 1
SF SQUARE 330 V

Informazioni catalogo 2
SF SQUARE 330 V

PNG (233.35 KB)

File IES (IES)
SF SQUARE 330 V 24W 3000K IP44

File LDT (Eulumdat)
SF SQUARE 330 V 24W 3000K IP44

File ULD (DIALux)
SF SQUARE 330V 24W 830 IP44

ULD (158.72 KB)

File ROLF (RELUX)
SF SQUARE 330 24W 830 IP44

ROLF (383.25 KB)

File UGR (tabella UGR)
SF SQUARE 330 V 24W 3000K IP44

Curva di distribuzione della luce tipo cono
SF SQUARE 330 V 24W 3000K IP44

Curva di distribuzione della luce tipo polare
SF SQUARE 330 V 24W 3000K IP44

BIM Revit 3D
SF SQUARE

CAD STEP 3D
SF SQUARE 330

EAN	Numero SEG	Numero STK	Nr. EFO	Numero ELDAS
4099854041952	7510651	4136270	3310299	941005340
