nuovo
URBAN LANTERN SYMMETRIC WITH CABLE
UB LTRN SYM 6M V 29W ML 83040 BK
GTIN: 4099854649837
Cartone di spedizione / 1
Mostra tutti i pacchetti
Garanzia di 5 anni
DETTAGLI DEL PRODOTTO
Vantaggi del prodotto
- Facile installazione grazie al lungo cavo preassemblato
- Estremamente versatile grazie al CCT selezionabile e ai livelli di potenza (Power Select - PS)
- Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico
- Risparmio energetico grazie all'efficienza del sistema fino a 139 lm/W
- Luminosa, robusta e durevole
Aree di applicazione
- Sostituzione per apparecchi con lampade a vapori di mercurio o ad alogenuri metallici
- Aree pubbliche
- Parchi
- Zone pedonali
- Aree residenziali
Caratteristiche del prodotto
- Cavo di collegamento lungo preassemblato incluso
- Classe di isolamento: II
- Durata (L80-B10): fino a 100.000 ore (a 25 °C)
- Tipo di protezione: IP66
- Resistenza agli urti: IK10
- Distribuzione della luce simmetrica
Apparecchiatura / Accessori
- Viti aggiuntive incluse per diametro palo 42 mm
Consigli per la sicurezza
- Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
- Attenzione, rischio di scosse elettriche.
- Per ridurre il rischio di strangolamento, il cavo flessibile connesso a questo apparecchio deve essere fissato efficacemente alla parete se il cavo è a portata di mano.
Riferimenti / Collegamenti
- Per la garanzia consulta www.ledvance.it/garanzia
DATI ELETTRICI
| Potenza nominale | 29 W / 25 W / 20 W / 15 W |
| Tensione nominale | 220…250 V |
| Frequenza di rete | 50…60 Hz |
| Corrente nominale | 70mA / 90mA / 110mA / 130 mA |
| Corrente di innesco | 25.8 A |
| Limit.corrente inrush Th50 | 330 µs |
| Num. Max. di lum. su interruttore B16 A | 8 |
| Num. Max. di lum. su interruttore C10 A | 8 |
| Max. numero di apparecchi per interruttore magnetotermico C16 | 13 |
| Fattore di potenza λ | > 0,90 |
| Distorsione armonica totale | < 20 % |
| Classe di sicurezza | II |
| Resistenza ai transitori (L/N) | 6 kV |
| Modalità di funzionamento | Integrated LED driver |
Dati fotometrici
| Flusso luminoso | 3945 lm / 3400 lm / 2720 lm / 2040 lm |
| Efficienza luminosa | 136 lm/W |
| Temperatura di colore | 3000 K / 4000 K |
| Colore della luce (descrizione) | Bianco caldo, Bianco freddo |
| Indice di resa cromatica Ra | 80 |
| Standard Deviation of Color Matching | 5 sdcm |
| Nessuno sfarfallio | Sì |
| Metrica dello sfarfallio (flicker) (Pst LM) | < 1 |
| Metrica dell’effetto stroboscopico (SVM) | < 0.4 |
| Gruppo di sicurezza fotobiologic EN62778 | RG1 |
| Ampiezza fascio luminoso | 145 ° |
Adjustable attributes
| Potenza nominale | Temperatura di colore | Flusso luminoso | Efficienza luminosa |
|---|---|---|---|
| 29 W | 4000 K | 3945 lm | 136 lm/W |
| 29 W | 3000 K | 3770 lm | 130 lm/W |
| 25 W | 4000 K | 3400 lm | 136 lm/W |
| 25 W | 3000 K | 3250 lm | 130 lm/W |
| 20 W | 4000 K | 2720 lm | 136 lm/W |
| 20 W | 3000 K | 2600 lm | 130 lm/W |
| 15 W | 4000 K | 2040 lm | 136 lm/W |
| 15 W | 3000 K | 1950 lm | 130 lm/W |
DIMENSIONI E PESO
| Diametro | 395,00 mm |
| Altezza | 417,00 mm |
| Peso prodotto | 4562,00 g |
| Lunghezza del cavo | 6000 mm |
MATERIALE & COLORI
| Colore del prodotto | Black |
| Colore della struttura | Black |
| Materiale del corpo | Aluminum |
| Materiale della copertura | Polycarbonate (PC) |
| Materiale superficie che emette la luce | Policarbonato (PC) |
| Test filo incandescente (IEC 60695-2-12) | 650 °C |
| Contenuto di mercurio nella lampada | 0.0 mg |
APPLICAZIONE & INSTALLAZIONE
| Temperatura ambiente | -30…+50 °C |
| Temperatura di stoccaggio | -35…+80 °C |
| Tipo di collegamento | Cavo, 3-poli |
| Grado di protezione | IP66 |
| Indice IK (resistenza agli urti) [PIM] | IK10 |
| Dimmerabile | No |
| Montaggio tipo | Posta in alto |
| Posizione di montaggio | Polo |
| Ambiente applicativo | Outdoor |
| Orientabile | No |
| Con sorgente luminosa | Sì |
| Replaceable light source | No |
Durata
| Durata L70/B50 @ 25 °C | 100000 h 1) |
| Durata L80/B10 @ 25 °C | 100000 h 1) |
| Durata L90/B10 @ 25 °C | 56000 h |
| Numero cicli accensione / spegnimento | 100000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
| Corrente di uscita | 765…650…520…390 mA |
| ECG - Tensione di uscita | < 20 % |
SENSORE
| Tipo di sensore | - |
CERTIFICATI, NORME E DIRETTIVE
| Norme | CE, UKCA, EAC, ENEC |
| Temperatura di superficie limitata | No |
| Resistenza agli urti di un pallone | No |
| Modulo LED sostituibile | non sostituibile |
ALTRE CARATTERISTICHE DEL PRODOTTO
| Nota a pié pag. utilizzata per prodotto | Available from October 2025 |
| Funzione aggiunta | MULTI SELECT |
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
| Tasso minimo di materiale riciclato nell'imballaggio | 80 % 1) |
| Percentuale minima di contenuto riciclato nel prodotto | 0 % 1) |
| Riciclabilità del prodotto | Imballaggio in gran parte riciclabile 1) |
| Riciclabilità dell'imballaggio | Prodotto in gran parte riciclabile 1) |
| Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa | Sì |
| Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa | Lead (7439-92-1), 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV329) - (3147-75-9), Perfluorobutane sulfonic acid (PFBS) and its salts, Tripnehyl Phosphate (115-86-6) |
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
| Codice prodotto | Unità di imballo (Pezzi/unità) | Dimensioni (lunghezza x profondità x altezza) | Peso lordo | Volume |
|---|---|---|---|---|
| 4099854649837 | Cartone di spedizione 1 |
435 mm x 435 mm x 220 mm | 4927.00 g | 41.63 dm³ |
Istruzioni per l'uso / istruzioni di sicurezza
URBAN LANTERN G11245371
URBAN LANTERN G11245371
Informazioni legali
Safety Insert G11244388
Safety Insert G11244388
Informazioni legali
Legal Insert G11245621
Legal Insert G11245621
Informazioni legali
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Informazioni legali
LSI Insert G11246562 Urban Lantern
LSI Insert G11246562 Urban Lantern
Dichiarazioni di conformità
URBAN LANTERN
URBAN LANTERN

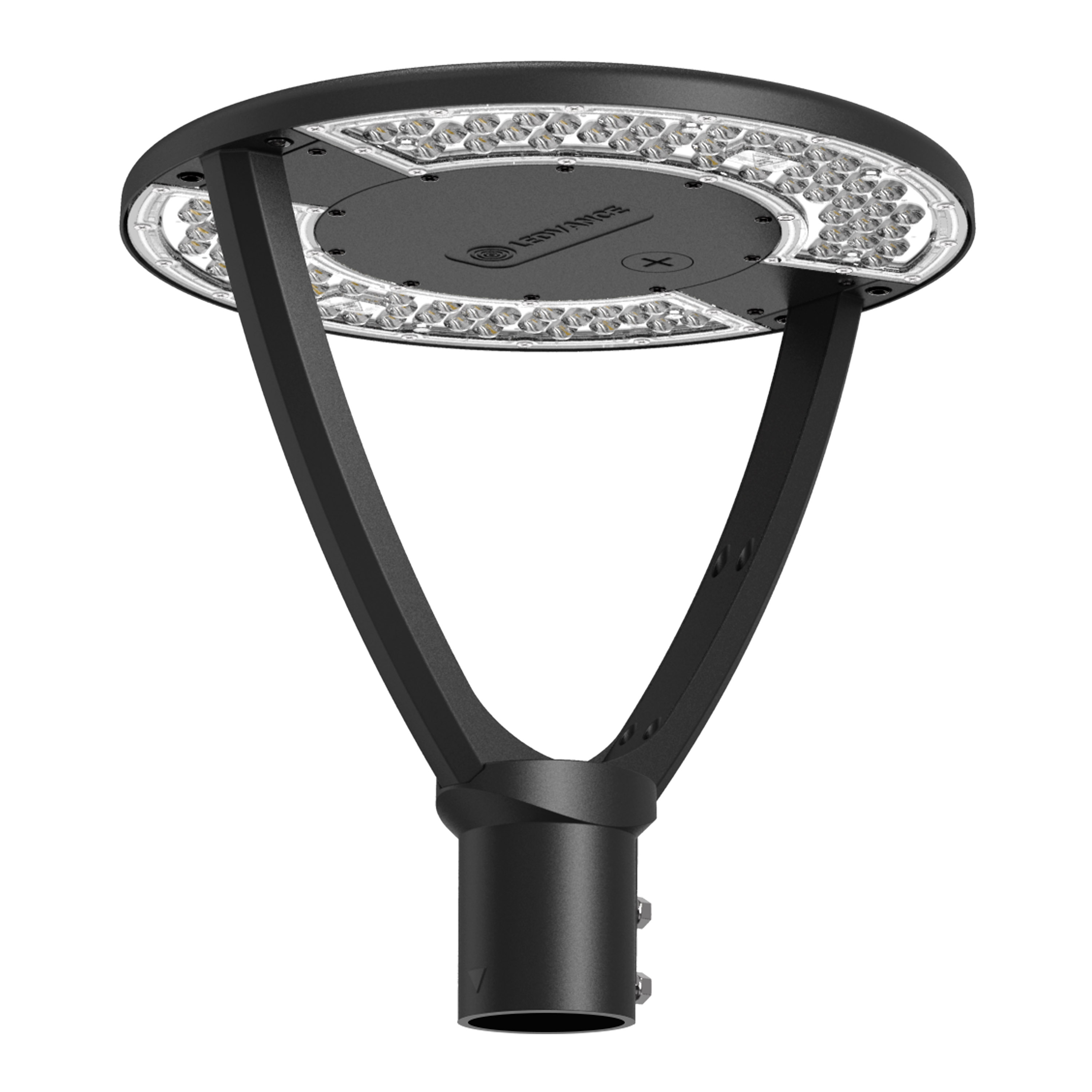

Immagine del prodotto: sfondo bianco, diagonale
URBAN LANTERN BLACK
URBAN LANTERN BLACK

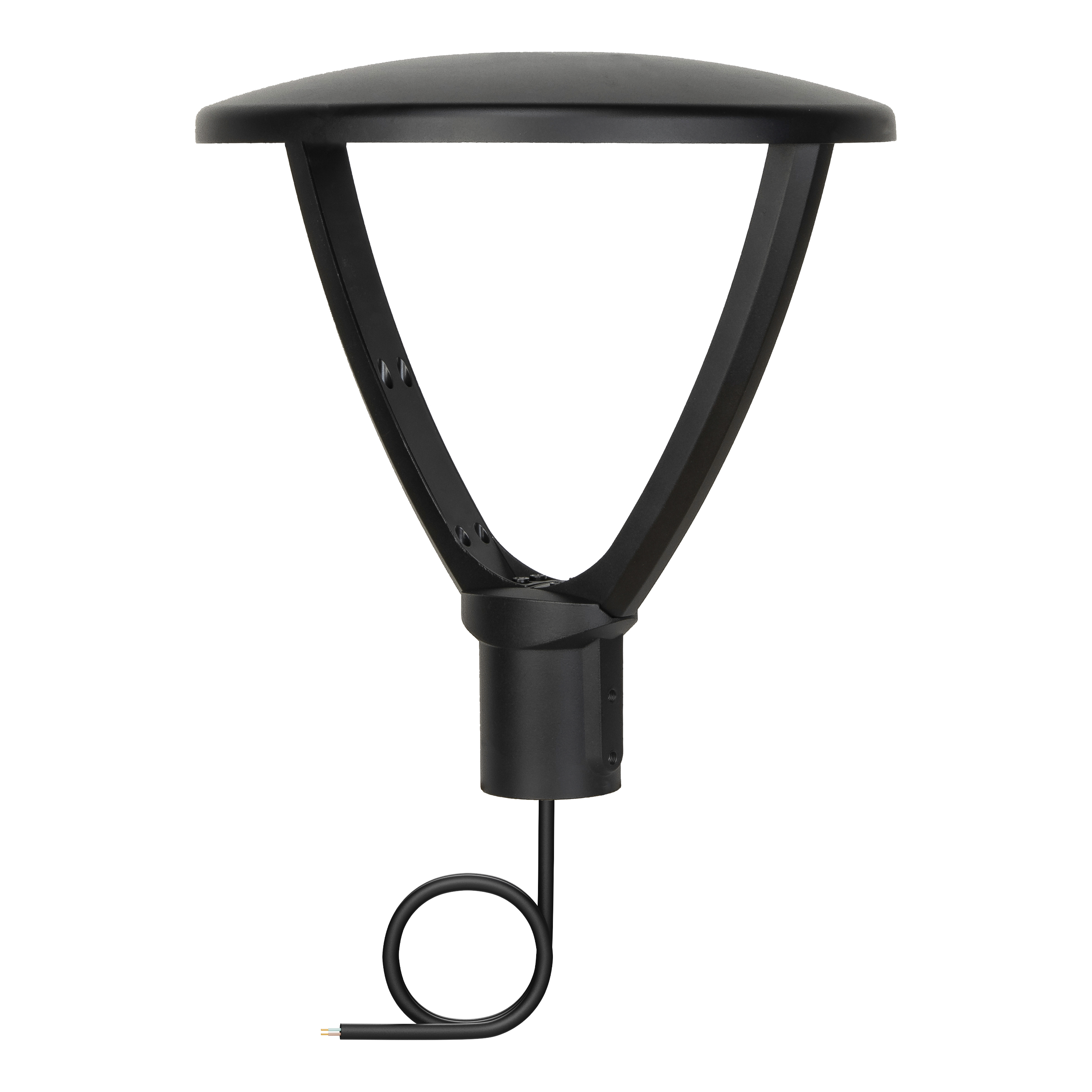

Immagine del prodotto: sfondo bianco, orizzontale
URBAN LANTERN
URBAN LANTERN

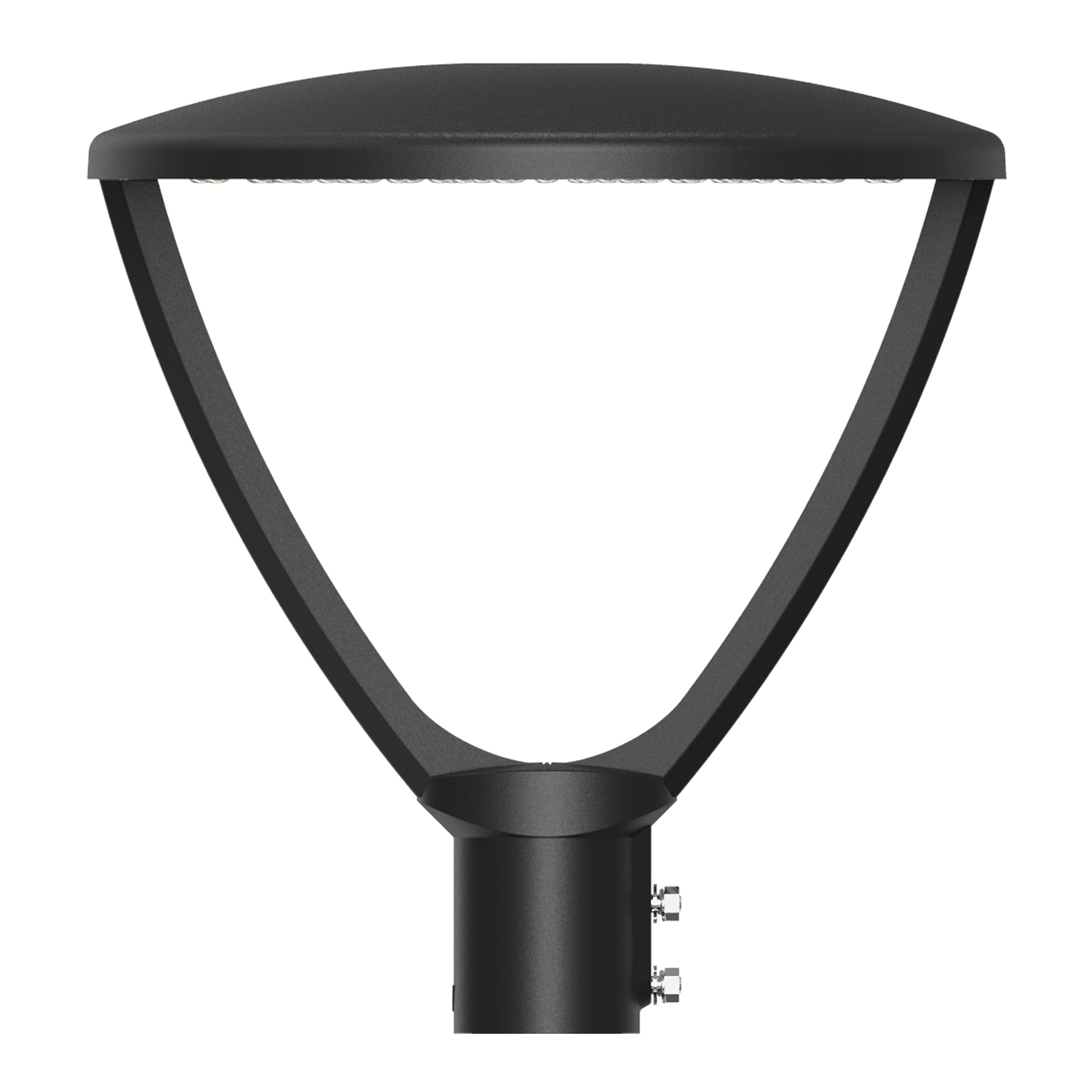

Immagine del prodotto: sfondo bianco, verticale
