nuovo
URBAN LANTERN SYMMETRIC WITH CABLE
UB LTRN SYM 6M V 29W ML 83040 GY
GTIN: 4099854649820
Cartone di spedizione / 1
Mostra tutti i pacchetti
Garanzia di 5 anni
DETTAGLI DEL PRODOTTO
Vantaggi del prodotto
- Facile installazione grazie al lungo cavo preassemblato
- Estremamente versatile grazie al CCT selezionabile e ai livelli di potenza (Power Select - PS)
- Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico
- Risparmio energetico grazie all'efficienza del sistema fino a 139 lm/W
- Luminosa, robusta e durevole
Aree di applicazione
- Sostituzione per apparecchi con lampade a vapori di mercurio o ad alogenuri metallici
- Aree pubbliche
- Parchi
- Zone pedonali
- Aree residenziali
Caratteristiche del prodotto
- Cavo di collegamento lungo preassemblato incluso
- Classe di isolamento: II
- Durata (L80-B10): fino a 100.000 ore (a 25 °C)
- Tipo di protezione: IP66
- Resistenza agli urti: IK10
- Distribuzione della luce simmetrica
Apparecchiatura / Accessori
- Viti aggiuntive incluse per diametro palo 42 mm
Consigli per la sicurezza
- Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
- Attenzione, rischio di scosse elettriche.
- Per ridurre il rischio di strangolamento, il cavo flessibile connesso a questo apparecchio deve essere fissato efficacemente alla parete se il cavo è a portata di mano.
Riferimenti / Collegamenti
- Per la garanzia consulta www.ledvance.it/garanzia
DATI ELETTRICI
| Potenza nominale | 29 W / 25 W / 20 W / 15 W |
| Tensione nominale | 220…250 V |
| Frequenza di rete | 50…60 Hz |
| Corrente nominale | 70mA / 90mA / 110mA / 130 mA |
| Corrente di innesco | 25.8 A |
| Limit.corrente inrush Th50 | 330 µs |
| Num. Max. di lum. su interruttore B16 A | 8 |
| Num. Max. di lum. su interruttore C10 A | 8 |
| Max. numero di apparecchi per interruttore magnetotermico C16 | 13 |
| Fattore di potenza λ | > 0,90 |
| Distorsione armonica totale | < 20 % |
| Classe di sicurezza | II |
| Resistenza ai transitori (L/N) | 6 kV |
| Modalità di funzionamento | Integrated LED driver |
Dati fotometrici
| Flusso luminoso | 3945 lm / 3400 lm / 2720 lm / 2040 lm |
| Efficienza luminosa | 136 lm/W |
| Temperatura di colore | 3000 K / 4000 K |
| Colore della luce (descrizione) | Bianco caldo, Bianco freddo |
| Indice di resa cromatica Ra | 80 |
| Standard Deviation of Color Matching | 5 sdcm |
| Nessuno sfarfallio | Sì |
| Metrica dello sfarfallio (flicker) (Pst LM) | < 1 |
| Metrica dell’effetto stroboscopico (SVM) | < 0.4 |
| Gruppo di sicurezza fotobiologic EN62778 | RG1 |
| Ampiezza fascio luminoso | 145 ° |
Adjustable attributes
| Potenza nominale | Temperatura di colore | Flusso luminoso | Efficienza luminosa |
|---|---|---|---|
| 29 W | 4000 K | 3945 lm | 136 lm/W |
| 29 W | 3000 K | 3770 lm | 130 lm/W |
| 25 W | 4000 K | 3400 lm | 136 lm/W |
| 25 W | 3000 K | 3250 lm | 130 lm/W |
| 20 W | 4000 K | 2720 lm | 136 lm/W |
| 20 W | 3000 K | 2600 lm | 130 lm/W |
| 15 W | 4000 K | 2040 lm | 136 lm/W |
| 15 W | 3000 K | 1950 lm | 130 lm/W |
DIMENSIONI E PESO
| Diametro | 395,00 mm |
| Altezza | 417,00 mm |
| Peso prodotto | 4562,00 g |
| Lunghezza del cavo | 6000 mm |
MATERIALE & COLORI
| Colore del prodotto | Grigio |
| Colore della struttura | Grigio |
| Materiale del corpo | Aluminum |
| Materiale della copertura | Polycarbonate (PC) |
| Materiale superficie che emette la luce | Policarbonato (PC) |
| Test filo incandescente (IEC 60695-2-12) | 650 °C |
| Contenuto di mercurio nella lampada | 0.0 mg |
APPLICAZIONE & INSTALLAZIONE
| Temperatura ambiente | -30…+50 °C |
| Temperatura di stoccaggio | -35…+80 °C |
| Tipo di collegamento | Cavo, 3-poli |
| Grado di protezione | IP66 |
| Indice IK (resistenza agli urti) [PIM] | IK10 |
| Dimmerabile | No |
| Montaggio tipo | Posta in alto |
| Posizione di montaggio | Polo |
| Ambiente applicativo | Outdoor |
| Orientabile | No |
| Con sorgente luminosa | Sì |
| Replaceable light source | No |
Durata
| Durata L70/B50 @ 25 °C | 100000 h 1) |
| Durata L80/B10 @ 25 °C | 100000 h 1) |
| Durata L90/B10 @ 25 °C | 56000 h |
| Numero cicli accensione / spegnimento | 100000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
| Corrente di uscita | 765…650…520…390 mA |
| ECG - Tensione di uscita | < 20 % |
SENSORE
| Tipo di sensore | - |
CERTIFICATI, NORME E DIRETTIVE
| Norme | CE, UKCA, EAC, ENEC |
| Temperatura di superficie limitata | No |
| Resistenza agli urti di un pallone | No |
| Modulo LED sostituibile | non sostituibile |
ALTRE CARATTERISTICHE DEL PRODOTTO
| Nota a pié pag. utilizzata per prodotto | Available from October 2025 |
| Funzione aggiunta | MULTI SELECT |
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
| Tasso minimo di materiale riciclato nell'imballaggio | 80 % 1) |
| Percentuale minima di contenuto riciclato nel prodotto | 0 % 1) |
| Riciclabilità del prodotto | Imballaggio in gran parte riciclabile 1) |
| Riciclabilità dell'imballaggio | Prodotto in gran parte riciclabile 1) |
| Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa | Sì |
| Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa | Lead (7439-92-1), 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV329) - (3147-75-9), Perfluorobutane sulfonic acid (PFBS) and its salts, Tripnehyl Phosphate (115-86-6) |
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
| Codice prodotto | Unità di imballo (Pezzi/unità) | Dimensioni (lunghezza x profondità x altezza) | Peso lordo | Volume |
|---|---|---|---|---|
| 4099854649820 | Cartone di spedizione 1 |
435 mm x 435 mm x 220 mm | 4927.00 g | 41.63 dm³ |
Istruzioni per l'uso / istruzioni di sicurezza
URBAN LANTERN G11245371
URBAN LANTERN G11245371
Informazioni legali
Safety Insert G11244388
Safety Insert G11244388
Informazioni legali
Legal Insert G11245621
Legal Insert G11245621
Informazioni legali
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Informazioni legali
LSI Insert G11246562 Urban Lantern
LSI Insert G11246562 Urban Lantern
Dichiarazioni di conformità
URBAN LANTERN
URBAN LANTERN

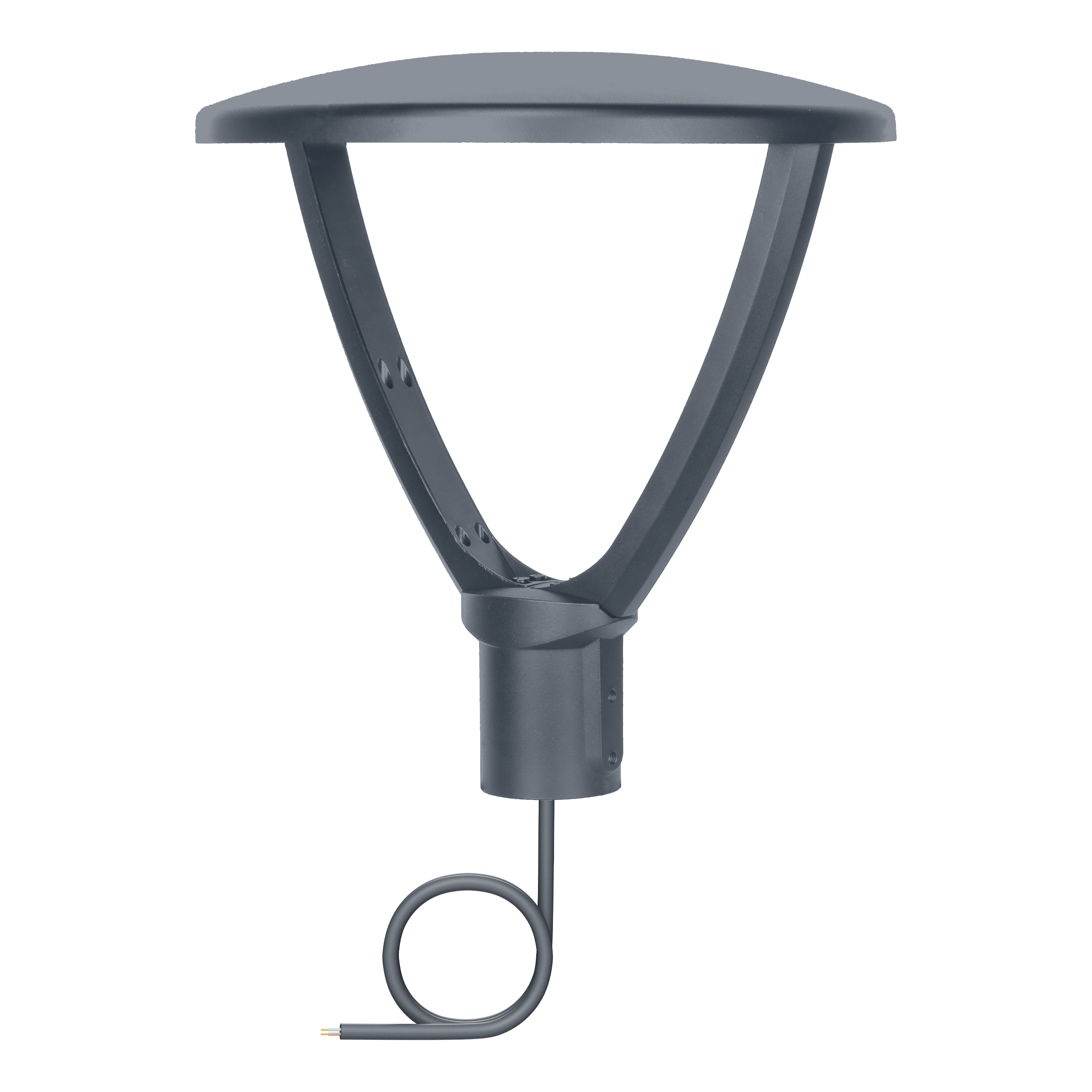

Immagine del prodotto: sfondo bianco, diagonale
URBAN LANTERN GREY
URBAN LANTERN GREY

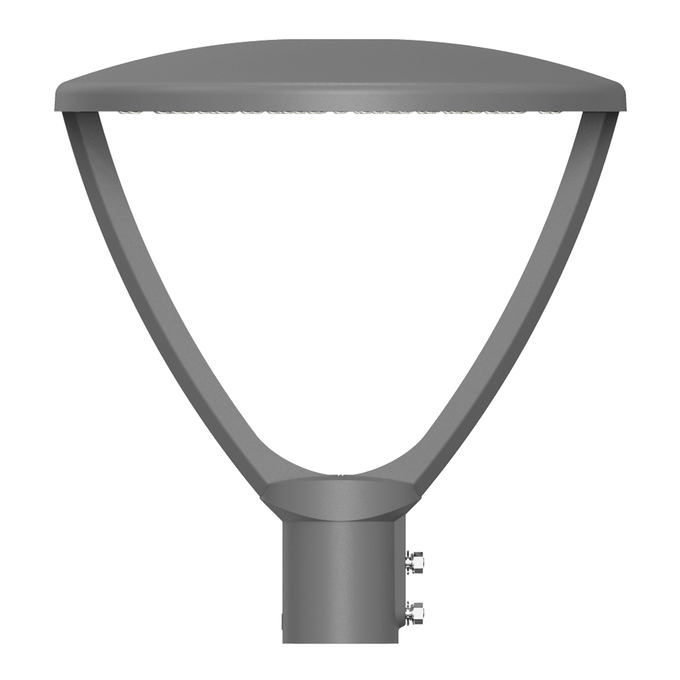

Immagine del prodotto: sfondo bianco, orizzontale
URBAN LANTERN
URBAN LANTERN

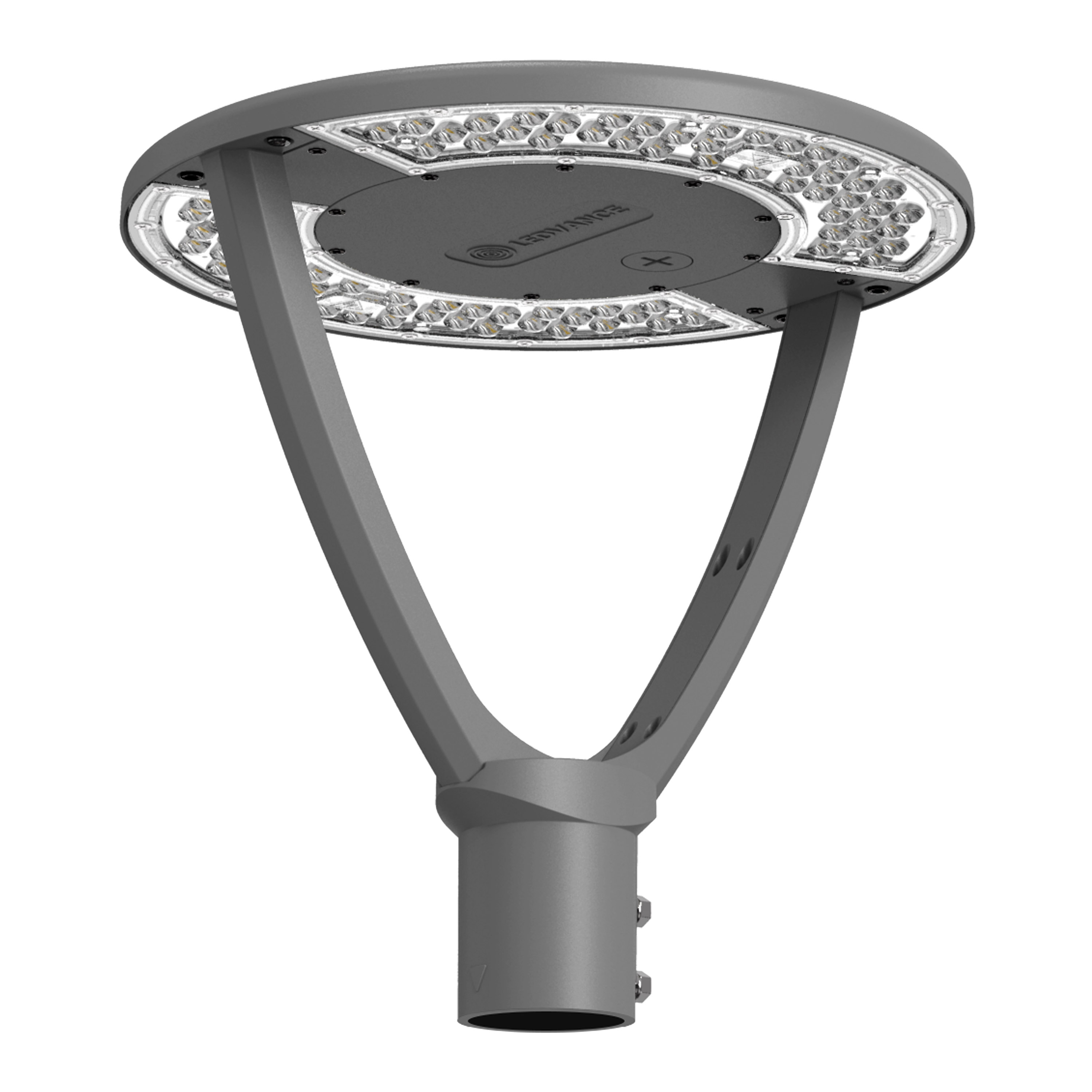

Immagine del prodotto: sfondo bianco, verticale
URBAN LANTERN
URBAN LANTERN
Disegno del profilo del prodotto con lettere
URBAN LANTERN
URBAN LANTERN
Disegno del profilo del prodotto con numeri
URBAN LANTERN
URBAN LANTERN

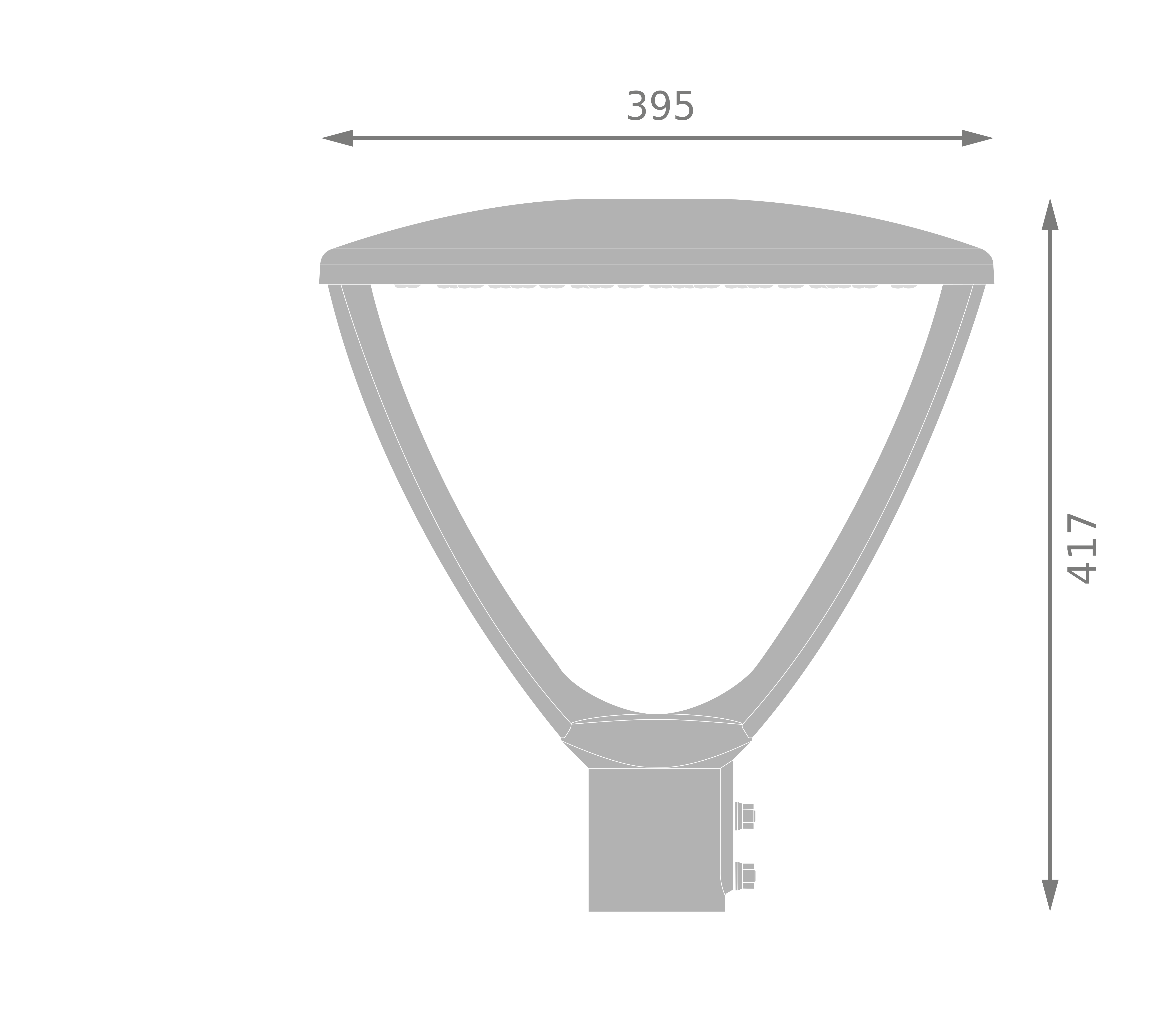

Disegno del profilo del prodotto - tecnica
