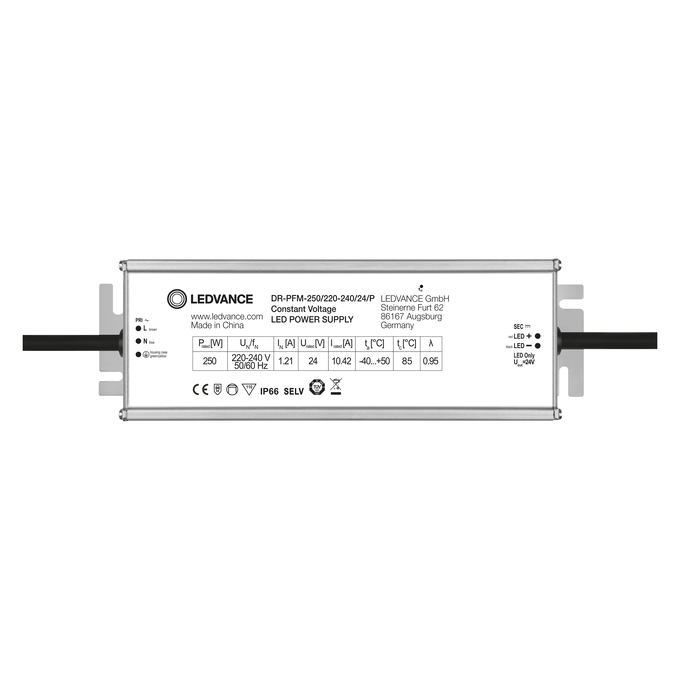

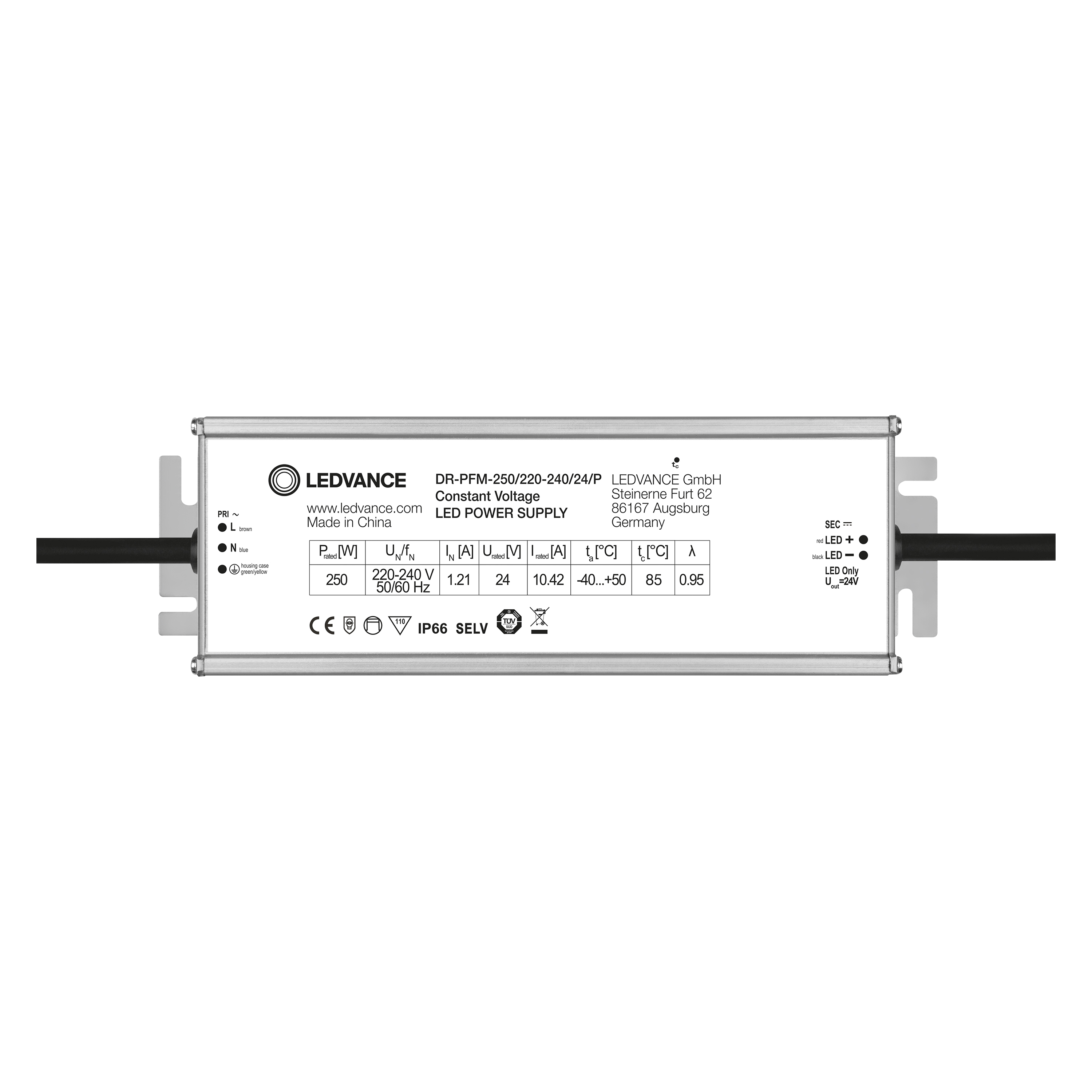

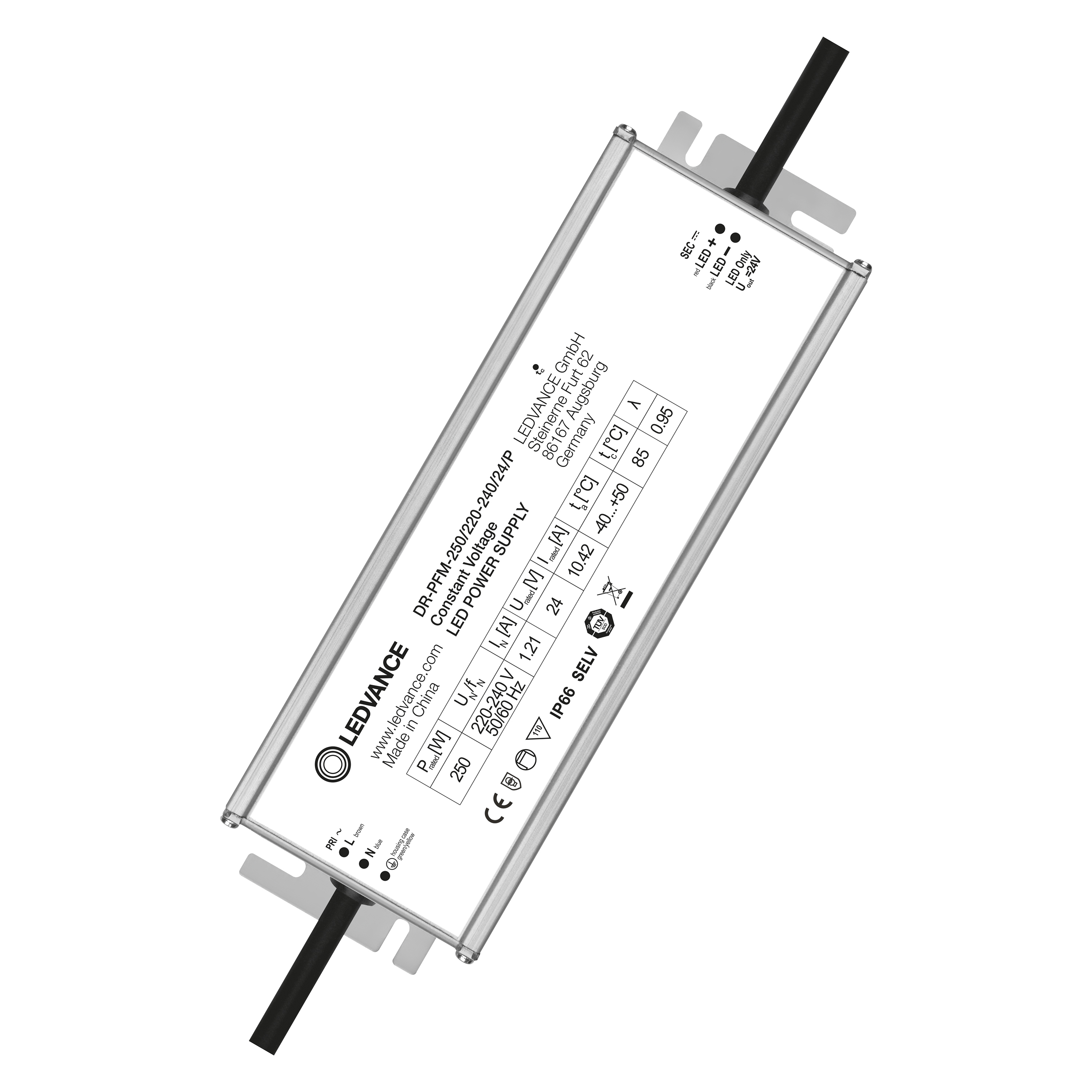

DR-PFM -250/220-240/24/P

LED DRIVER OUTDOOR PERFORMANCE

GTIN: 4058075240032 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Combinazione perfetta con le strisce LED flessibili 24 V
5 anni di garanzia
Potenza di uscita molto stabile
Installazione rapida e semplice grazie al precablaggio
Alta efficienza e affidabilità
Installazione in ambienti molto freddi e caldi

Aree di applicazione

Adatto per installazioni indoor e outdoor
Illuminazione di facciate ed edifici
Ideale per l'illuminazione degli spazi pubblici
Bagni, cucine e ambienti esterni
Uffici, centri commerciali, ospedali, ristoranti, hotel

Caratteristiche del prodotto

Disponibile in 30 W, 60 W, 100 W, 150 W e 250 W
Durata: fino a 50.000 h (alla temperatura massima di tc)
Tipo di protezione: IP66
Intervallo di temperatura di funzionamento a ta: -40...50 ° C
Tensione di alimentazione: 220…240 V
Frequenza di funzionamento: 50/60 Hz
Protezione contro le sovratensioni : fino a 4 kV (L-N) per 30W/60W, 6 kV (L-N) / 6 kV (L/N-PE) per 100W/150W/250W
Protezione da cortocircuito e sovraccarico

Consigli per la sicurezza

Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
Attenzione, rischio di scosse elettriche.
Scollegare la rete elettrica prima dell'installazione.
Non aprire l'alloggiamento.

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	250,00 W
Potenza in uscita	250 W ¹⁾
Tensione nominale	220…240 V
Tensione in uscita	24 V ²⁾
Tensione in ingresso	198…264 V ³⁾
U-OUT	24 V
Tipo di corrente	DC
Corrente nominale	1239 mA
Corrente in uscita	10420 mA ⁴⁾
Corrente di innesco	60 A
Corrente in uscita (100 Hz)	3,33 %
Frequenza di rete	50…60 Hz
Distorsione armonica totale	< 20 % ⁵⁾
Fattore di potenza λ	0,95 ⁶⁾
Efficienza ECG	92 % ⁷⁾
Perdita di potenza	22 W ⁸⁾
Numero max di ECG con autom. da 10 A (B)	6
Numero max di ECG con autom. da 16 A (B)	10
Numero max di ECG con autom. da 25 A (B)	16
Resistenza ai transitori (L/N- terra)	6 kV
Resistenza ai transitori (L/N)	6 kV
Isolamento galvanico	SELV

¹⁾ Da 0 a 250 W
²⁾ Massimo 24 V
³⁾ Intervallo di tensione consentito
⁴⁾ ±10 %
⁵⁾ A pieno carico, 220 ... 240 V, 50 Hz
⁶⁾ A pieno carico a 230 V
⁷⁾ A pieno carico e 230 V
⁸⁾ Al massimo carico LED di 250 W

DIMENSIONI E PESO

Lunghezza	233,00 mm
Distanza tra fori di fissaggi-lunghezza	215,0 mm
Larghezza	74,00 mm
Larghezza (incl. Apparecchi rotondi)	74.00 mm
Altezza	42,00 mm
Altezza (incl. Apparecchi cilin.)	42.00 mm
Sezione dei cavi, lato ingresso	1 mm²
Sezione dei cavi, lato uscita	2,5 mm²
Precablato	Sì
Peso prodotto	1200,00 g

COLORI E MATERIALI

Colore del prodotto	Alluminio
Materiale dell'involucro	Metalli
Materiale del corpo	Metalli

TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO

Temperatura ambiente	-40…+50 °C
t° max su punto di prova Tc	85 °C
Max temp involucro in caso di malfunzion	110 °C
Temperatura di funzionamento [PIM]	-40…+50 °C
Umidità relativa	20…95 % ¹⁾

¹⁾ Massimo 56 giorni / anno al 95%

Durata

Durata ECG

50000 h ¹⁾

¹⁾ Al massimo T_c = 85 ° / C / tasso di fallimento del 10%

ALTRE CARATTERISTICHE DEL PRODOTTO

Incapsulato

Sì

CARATTERISTICHE

Dimmerabile	No
Interfaccia per la regolazione	non dimmerabile
Protezione contro il surriscaldamento	Sì
Protezione contro il sovraccarico	No
Protezione contro i corto circuiti	Sì
Lunghezza massima cavi ECG/lampada REM	10 m
Idoneo per apparecchi con vetro frontale	I
Adatta per luce di emergenza	No
Tipo di connessione, controllo	Cavi

CERTIFICATI, NORME E DIRETTIVE

Marchi di approvazione	CE, TUV
Norme	Secondo EN 61347-1, Secondo EN 61347-2-13, Secondo EN 55015, Secondo EN 61547, Secondo EN 61000-3-2, Secondo EN 62384
Classe di sicurezza	I
Grado di protezione	IP66

DATI LOGISTICI

Temperatura di stoccaggio

-40…+80 °C

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	0 mg
Quantità di terre rare	0 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa	Lead (7439-92-1)

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4058075240032	Astuccio 1	277 mm x 100 mm x 51 mm	996.00 g	1.41 dm³
4058075240049	Cartone di spedizione 10	294 mm x 218 mm x 283 mm	13161.00 g	18.14 dm³
