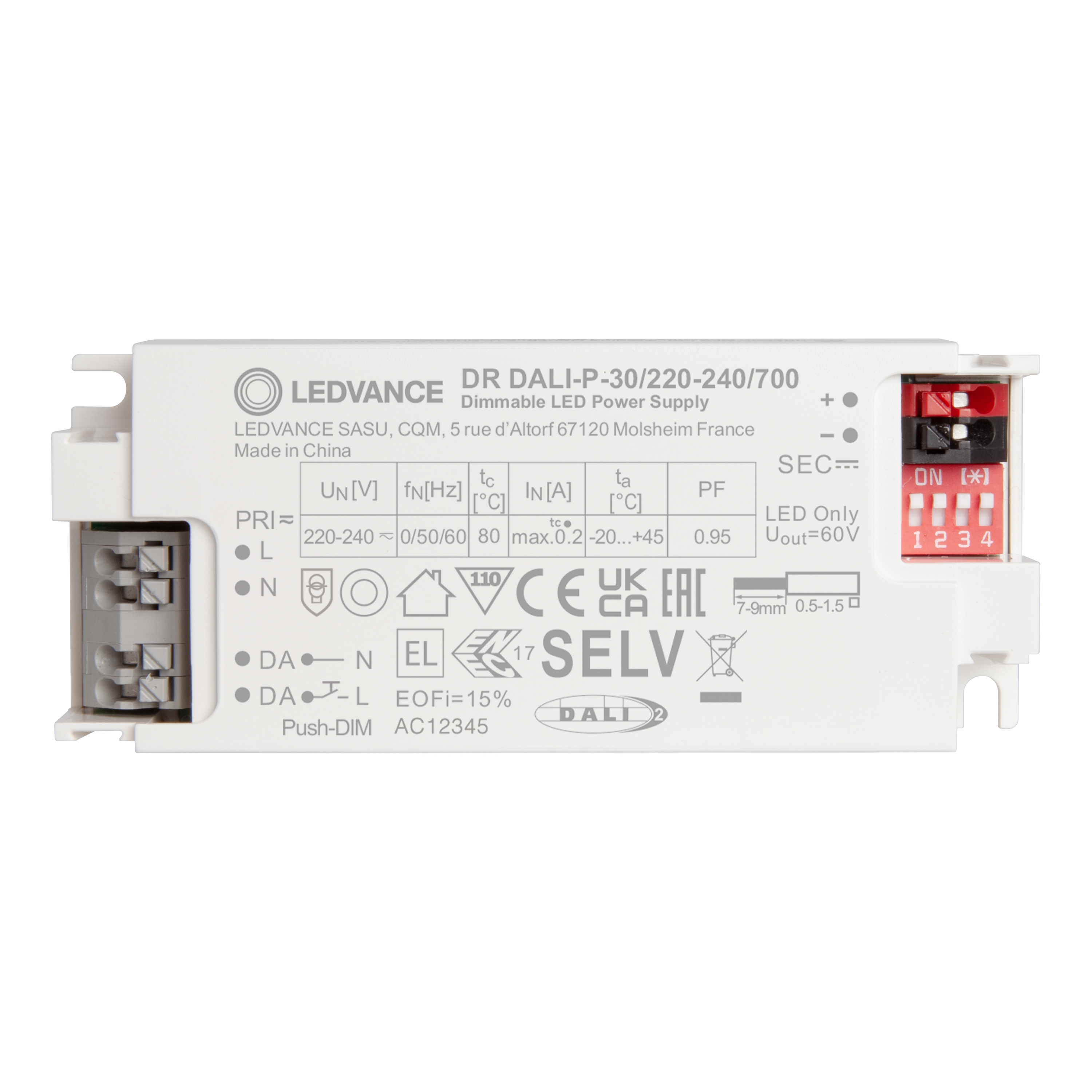

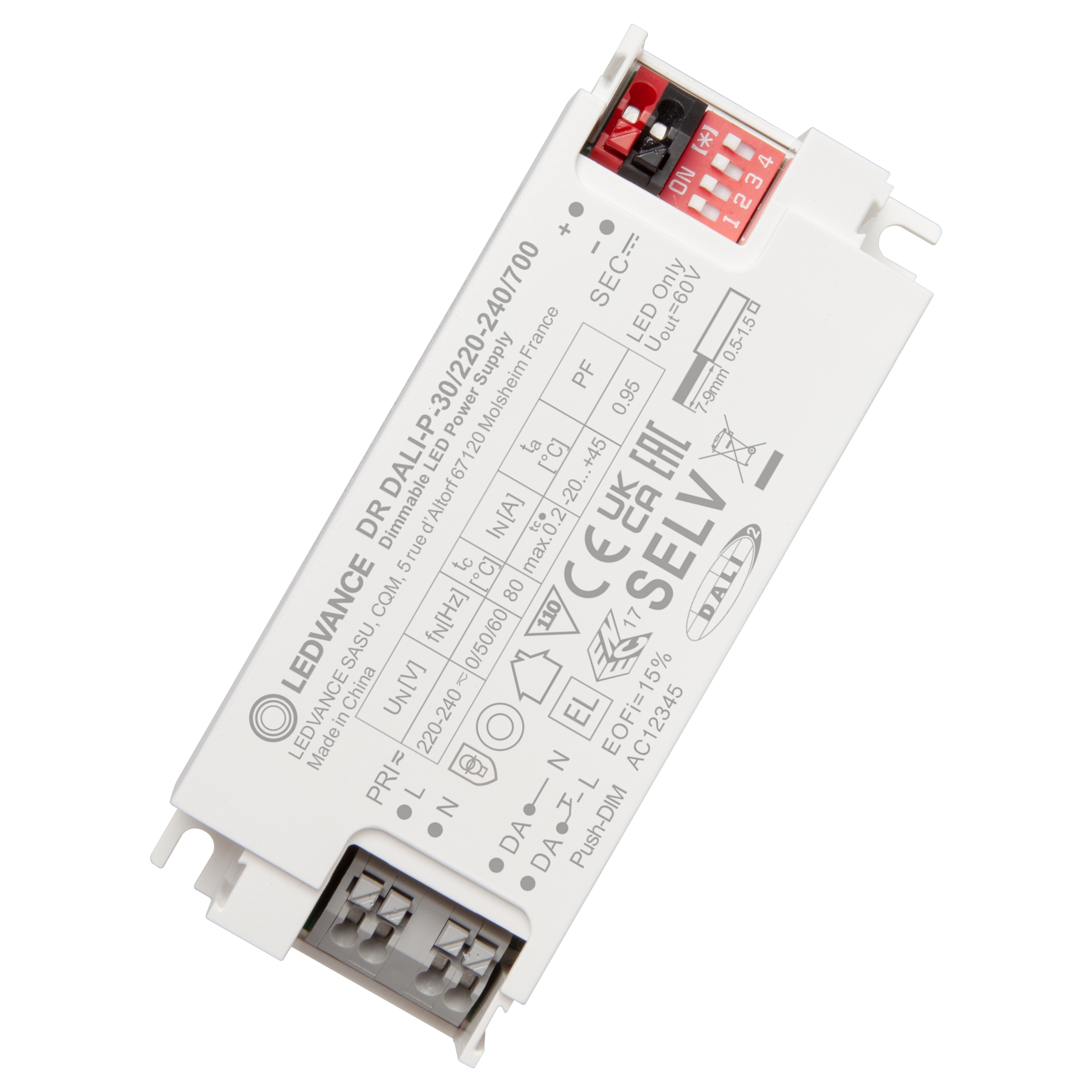

DR DALI-P -30/220-240/700

GTIN: 4058075845367 Vouwdoos / 1 Alle pakketten weergeven

1-kanaals DALI-2 gecertificeerde LED driver
Beschikbaar met uitgangsstroombereik: van 150...1.050 mA
Type installatie: onafhankelijk en ingebouwd
Geschikt voor noodverlichtingsarmaturen conform EN 60598-2-2 met noodvermogensfactor EOFI=15%
Snelle en eenvoudige stroominstelling via Dip-Switch
Zeer lange levensduur: tot 100.000 uur
Voedingsspanning: 220…240 V
Werkt met Safety extra-low voltage (SELV): < 60 V

Nominale uitgangsvermogen	30 W
Nominale spanning	220…240 V
Nominale uitgangsspanning	2.5…49 V
Ingangsspanning AC	198…264 V ¹⁾
Gelijkspanning	198…264 V
U-OUT (werkspanning)	60 V
Type stroom	DC
Nominale stroom	200 mA
Nominale uitgangsstroom	150 mA, 200 mA, 250 mA, 300 mA, 350 mA, 400 mA, 450 mA, 500 mA, 550 mA, 600 mA, 650 mA, 700 mA ²⁾
Inschakelstroom	5.13 A
Uitgangsstroom tolerantie	+/- 5 %
Output ripple current (120 Hz)	+/- 3.0 %
Netfrequentie	0/50/60 Hz
Totale harmonische vervorming	5 % ³⁾
Arbeidsfactor λ	> 0,95 ³⁾
E-VSA eficiëntie	89 %
Apparaat verliezen	3,7 W
Maximum aantal E-VSA's op een z 10 A (B)	40
Maximum aantal E-VSA's op een z 16 A (B)	64
Maximum aantal E-VSA's op een z 25 A (B)	100
Max. ECG no. on circuit breaker 32 A (B)	128
Max. aantal E-VSA op installatieautomaat 10 A (C)	40
Max. aantal E-VSA op installatieautomaat 16 A (C)	64
Max. aantal E-VSA op installatieautomaat 25 A (C)	100
Max. ECG no. on circuit breaker 32 A (C)	128
Stootstroomvastheid (L/N - aarde)	2 kV
Piek bestendigeheid	1 kV
Galvanische scheiding	SELV
Werk frequentie	0/50/60 Hz
Stand-by verliezen	≤0.3 W

¹⁾ Toegestane spanningsbereik
²⁾ +/- 5 %
³⁾ Vollast bij 230V/50 Hz

Lengte	105,00 mm
Montage gat afstand, lengte	97,0 mm
Breedte	45,00 mm
Breedte (incl. ronde armaturen)	45.00 mm
Hoogte	25,00 mm
Hoogte (incl. cylin. armaturen)	25.00 mm
Draaddiameter aan ingang	0.5…1.5 mm²
Draaddiameter aan uitgang	0.5…1.5 mm²
Voorbedraad	Nee
Striplengte primair	7…9 mm
Booglengte	7…9 mm
Product gewicht	98,00 g

Omgevingstemperatuur bereik	-20…+45 °C
Maximumtemperatuur op Tc-testpunt	85 °C
Max. behuizing temperatuur bij defect	<110 °C
Temperatuursbereik op punt Tc	-20…+45 °C
Toegestane relatieve luchtvochtigheid	20…90 %

Levensduur E-VSA	100000 h ¹⁾
Aantal schakelcycli	60000

¹⁾ Bij Tc max. - 10°C

Ingekapseld

Dimbaar	Ja
Dimmer interface	DALI-2
Dimbereik	1…100 %
Oververhittingsbeveiliging	Ja
Overbelastingsbeveiliging	Ja
Kortsluitingsbeveiliging	Ja
Bstand tegen overbelasting	Ja
Maximale kabellengte E-VSA/lamp REM	0,8 m
Geschikt armaturen met veiligheidsklasse	I, II
Geschikt voor noodverlichting	Ja
Type aansluiting, outputzijde	Insteekverbinding

Keurmerken	CE, UKCA, EAC, Nemco, ENEC, EL
Normen	Volgens EN 61347-1, Volgens EN 61347-2-13, Volgens EN 55015, Volgens EN 61547, Volgens EN 61000-3-2, Volgens EN 62384
Veiligheidsklasse	II
Type bescherming	IP20

Opslagtemperatuur

-20…+80 °C

Minimumpercentage gerecycled materiaal in verpakking	80 % ¹⁾
Minimumpercentage gerecycled materiaal in het product	0 % ¹⁾
Recyclebaarheid van het product	Meestal recyclebaar product ¹⁾
Recyclebaarheid van de verpakking	Meestal recyclebare verpakking ¹⁾
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1%	Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1%	Ja
Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage	Lead (7439-92-1)
