LINEAR SURFACE IP44 DALI
LN SF IP44 DALI 600 P 18W 830 WT
GTIN: 4058075733398
Yksikköpakkaus / 1
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- Vähäiset huolto- ja käyttökustannukset
- Turvaruuvit suojaavat kantta putoamiselta, varkaudelta ja ilkivallalta
- Johdon sisääntulo valaisimen takaosassa ja jokaisessa päätykappaleessa helpottamaan asennusta
- Helppo ja nopea asennus
- Vähäinen välkyntä, erityisen elektronisen liitäntälaitteen ansiosta
- 5 vuoden takuu
Käyttökohteet
- Tehokas korvaaja perinteisille T8- ja T5-valaisimille
- Julkiset rakennukset
- Yleisvalaistus
- Libraries, schools
Tuoteominaisuudet
- Pinta-asennettavat valaisimet suoralla valonjaolla
- Suojauksen tyyppi: IP44
- Iskunkestävyys: IK08
- Saatavana 3 eri pituutta: 600 mm, 1200 mm ja 1500 mm
- Korkea valotehokkuus: jopa 137 lm/W
- Läpijohdotus asennettu valmiiksi
- Käyttöikä (L80/B10): 70 000 h (@ 25 °C)
- Valkoiseksi maalattu teräsrunko (vastaa RAL9003)
- Kuvun materiaali: UV-stabiili polykarbonaatti
- Päätykappaleet (polykarbonaatista) ruuvattu runkoon
Tekniset varusteet
- Varustettu läpijohdotuksella ja liittimillä
- Mukana työkaluttomat vedonpoistajat
Referenssit ja linkit
- Katso takuutiedot osoitteesta www.ledvance.fi/takuu
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 18,00 W |
| Nimellisjännite | 220…240 V |
| Verkkotaajuus | 50…60 Hz |
| Nimellisvirta | 80 mA |
| Käynnistysvirtapiikki | < 18 A |
| Käynnistysvirran aika Th50 | 190 µs |
| Valaisimien enimmäislukumäärä per B16 | 31 |
| Valaisimien enimmäismäärä per 10 A (C-tyyppi) | 33 |
| Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 | 53 |
| Tehokerroin (cos φ) | > 0,90 |
| Harmoninen kokonaissärö (THD) | < 20 % |
| Iskunkestävyysluokka | I |
| Toimintatapa | Kiinteä LED-virtalähde |
Fotometriset tiedot
| Valovirta | 2340 lm |
| Valotehokkuus | 130 lm/W |
| Värilämpötila | 3000 K |
| Valon väri (EN 12464-1) | Lämpimän valkoinen |
| Värintoistoindeksi (Ra-indeksi) | > 80 |
| Värilaadun tasaisuus (SDCM) | < 3 sdcm |
| Matala välkyntä | Kyllä |
| Välkyntä-arvo Pst LM | < 1 |
| Stroboskooppi-ilmiön mitta-arvo SVM | < 0.4 |
| Fotometrinen turvallisuusluokka (EN62778) | RG0 |
| Säteilykulma | 110 ° |
MITAT JA PAINO
| Pituus | 608,00 mm |
| Korkeus | 63,00 mm |
| Leveys | 166,00 mm |
| Tuotteen paino | 1500,00 g |
MATERIAALIT & VÄRIT
| Tuotteen väri | Valkoinen |
| Rungon väri | Valkoinen |
| RAL-värikoodi | RAL 9003 |
| Rungon materiaali | Steel |
| Kuvun/heijastimen materiaali | Polykarbonaatti |
| Valopinnan materiaali | Polykarbonaatti |
| Hehkulankatesti (IEC 60695-2-12) | 650 °C |
| Elohopean määrä | 0.0 mg |
KÄYTTÖ & KIINNITYS
| Käyttöympäristön lämpötila-alue | -20…+40 °C |
| Varastointilämpötila | -40…+80 °C |
| Kytkentätapa | Jousiliitin, 5-napainen (L, N, PE, DA+, DA-) |
| Kotelointiluokka | IP44 |
| IK-luokka (iskunkestävyys) [PIM] | IK08 |
| Himmennettävä | Kyllä |
| Type of dimming [GMS] | DALI-2 |
| IoT ready | DALI-tietotyyppien PART 251, 252, 253 tuki 1) |
| Kiinnitystapa | Pinta |
| Asennuspaikka | Seinään, Kattoon |
| Käyttöympäristö | Sisäkäyttöön |
| Suunnattava | Ei |
| Mukana valonlähde | Kyllä |
| Vaihdettava valonlähde | Ei |
1) Esineiden internet. Tukee tiedonsiirtoa yhdyskäytävän kautta pilvipohjaisiin valvonta-alustoihin, kuten LEDVANCE VIVARES Cloudiin.
Käyttöikä
| Käyttöikä L70/B50 @ 25 °C | 70000 h 1) |
| Käyttöikä L80/B10 @ 25 °C | 70000 h 1) |
| Käyttöikä L90/B10 @ 25 °C | 50000 h |
| Kytkentäkertojen määrä | 100000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
LIITÄNTÄLAITE
| Toisiovirta | 420 mA |
| Liitäntälaite - toisiorippelivirta | < 10 % |
| Suositeltu liitäntälaite | OTi DALI 25/220-240/700 NFC L |
SERTIFIKAATIT JA STANDARDIT
| Standardit | CE, CB, ENEC, TÜV SÜD, UKCA, EAC |
| D-merkintä, rajoitettu pintalämpötila | Ei |
| Pallonkestävä | Ei |
| Led-moduuli vaihdettavissa | Ei vaihdettavissa |
MUUT LISÄTIEDOT
| Lisätty toiminto | VIVARES |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Jalometallien määrä | Sisältää vähintään 10 mg |
| Harvinaisten maametallien määrä | Sisältää vähintään 1 mg |
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Kyllä |
| Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia | Lead (7439-92-1), 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV329) - (3147-75-9) |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4058075733398 | Yksikköpakkaus 1 |
621 mm x 172 mm x 70 mm | 1750.00 g | 7.48 dm³ |
| 4058075733404 | Kuljetuslaatikko 4 |
635 mm x 302 mm x 200 mm | 7620.00 g | 38.35 dm³ |
Käyttöohje / turvallisuusohjeet
UI LN SF IP44 DALI
UI LN SF IP44 DALI
Lakitiedot
Light Source Insert LN SF P WT IP44 DALI
Light Source Insert LN SF P WT IP44 DALI
Lakitiedot
Legal insert LN SF P IP44 DALI
Legal insert LN SF P IP44 DALI
Lakitiedot
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Vaatimustenmukaisuusvakuutukset
LN SF P WT IP44 DALI
LN SF P WT IP44 DALI
Sertifikaatit
ENEC LN SF IP44 DALI
ENEC LN SF IP44 DALI
EU Data Act
DALI LED Driver and Luminaires
DALI LED Driver and Luminaires
Tuotekuva: valkoinen tausta, diagonaali
LN SF P IP44
LN SF P IP44
Tuotekuva: valkoinen tausta, vaakasuora
LN SF 600 P IP44
LN SF 600 P IP44
Tuotekuva: valkoinen tausta, pystyasennossa
LN SF 600 P IP44
LN SF 600 P IP44
Tuotelinjapiirros kirjaimilla
LN SF 600 P 18W WT IP44
LN SF 600 P 18W WT IP44
Tuotelinjapiirros numeroilla
LN SF 600 P 18W WT IP44
LN SF 600 P 18W WT IP44
Tuotelinjapiirros - tekninen
LN SF 600 P 18W WT IP44
LN SF 600 P 18W WT IP44

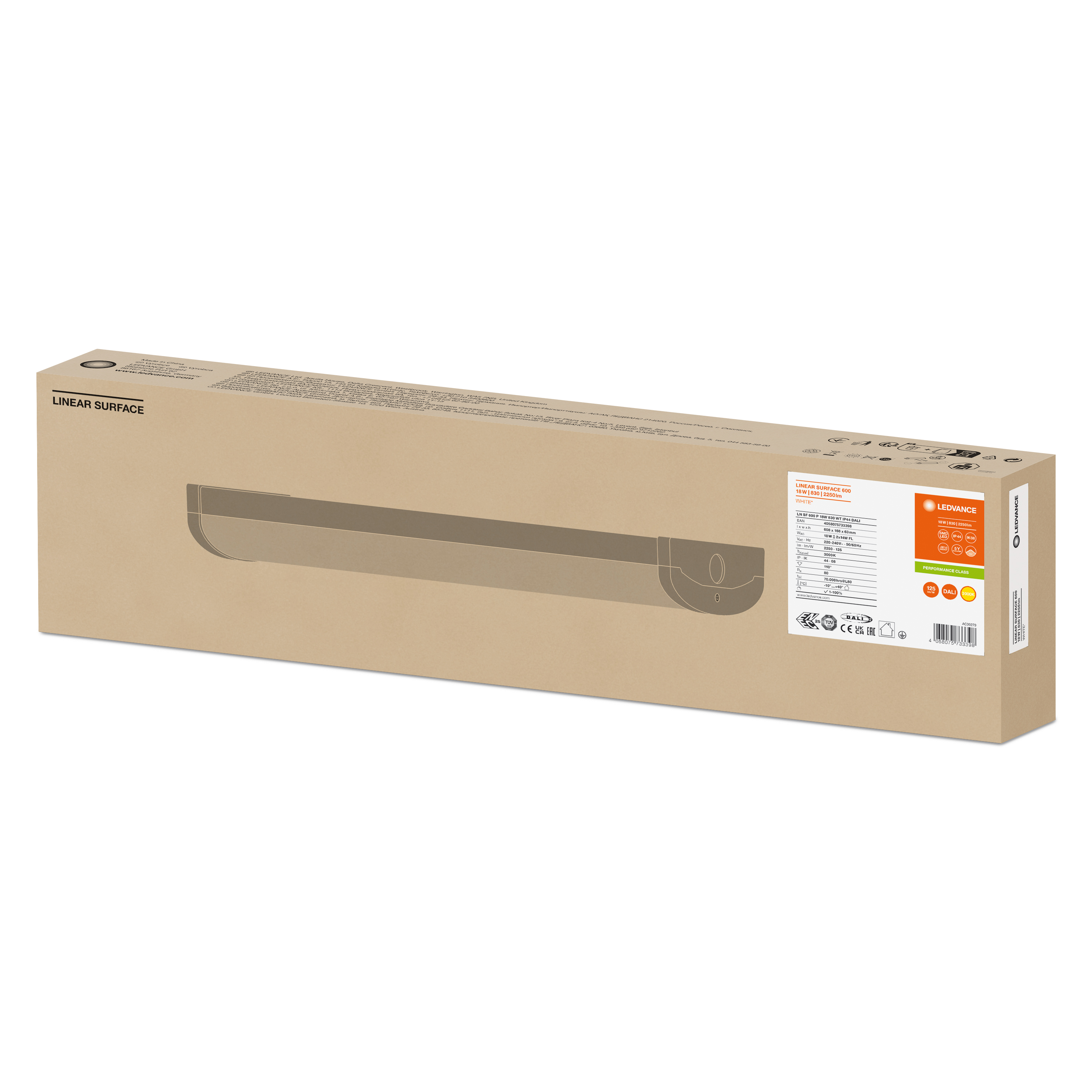

Pakkauskuva, tilavuus
