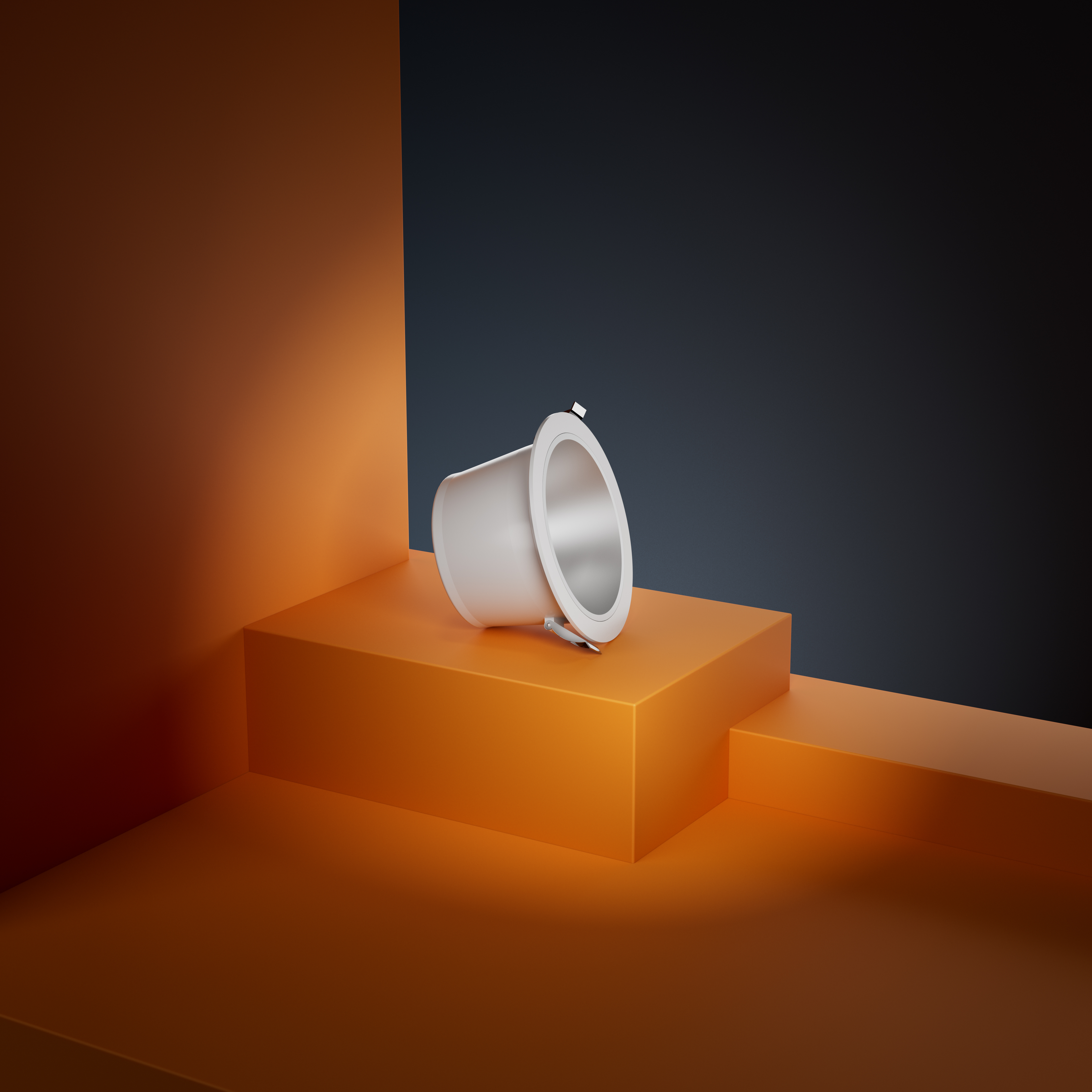

BIOLUX HCL DL DN150 S 20W TW ZB

BIOLUX HCL DOWNLIGHT ZIGBEE GEN 2

GTIN: 4058075724600 Yksikköpakkaus / 1 Näytä kaikki pakkaukset

Lataa tiedosto

Ota yhteyttä myyntiin

5 vuoden takuu

Työkalut

Fast Light Calculation Tool
Nopea valosuunnittelu projektiisi

TUOTETIEDOT

Tuote-edut

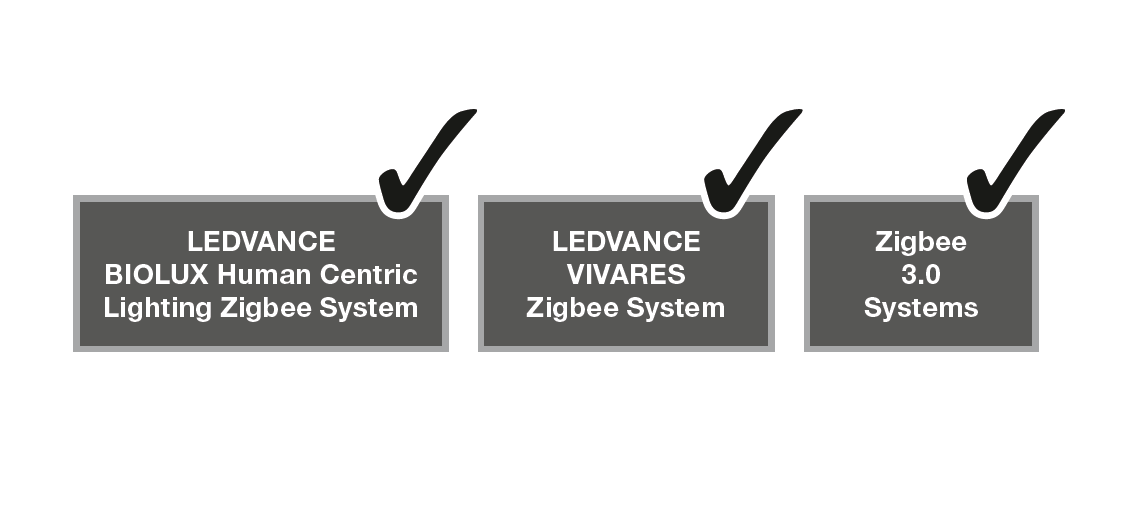

Valaisin, joka sopii VIVARES ZIGBEE-, BIOLUX HCL- ja muihin Zigbee 3.0 -valonohjausjärjestelmiin
Yksilöllisesti säädettävä Tunable White- tai HCL-valaistus Zigbee 3.0 -yhteensopiviin ohjausjärjestelmiin liitettynä
CRI 90:n valonlaatu tukee hyvinvoinnin lisäämistä HCL-sovelluksissa
7 vuoden järjestelmätakuu, kun käytetään BIOLUX HCL- tai VIVARES ZIGBEE -järjestelmässä
Yhteensopiva VIVARES CLOUD SERVICE -palvelun energiavalvonnan kanssa
Ulkoinen Zigbee-ohjain tarjoaa lisää joustavuutta ja helpon asennuksen
Vähäinen kiusahäikäisy (UGR ≤ 19)

Käyttökohteet

Korvaa suoraan pienloistelampulla varustetut valaisimet
Toimistot, kokoustilat
Päiväkodit ja vanhainkodit
Vastaanottotilat, eteiset ja käytävät

Tuoteominaisuudet

Zigbee 3.0 -valaisin (IoT-ready)
Materiaali: Kirkkaaksi kiillotettu alumiini heijastin
Koteloitu työntöliitin työkaluttomaan asennukseen
Läpijohdotus mahdollinen
Säädettävä värilämpötila Tunable Whiten kautta: : 2 700…6 500 K
Erinomainen värintoistoindeksi Ra: > 90

Tekniset varusteet

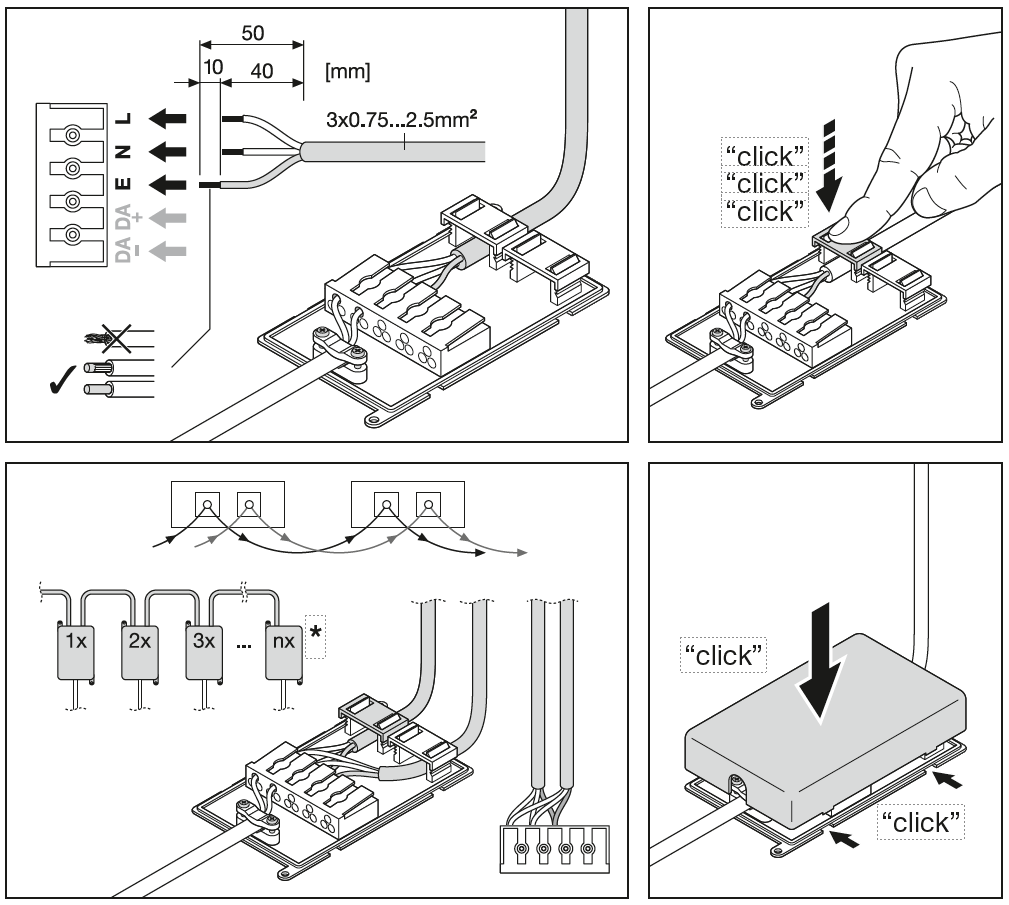

Kytkentäkotelo viisinapaisella liittimellä mukana
Sisältää ulkoisen ohjauslaitteen
LEDVANCE BIOLUX -sovellus vaaditaan vain BIOLUX HCL -järjestelmän käyttöönottoon (saatavilla Androidille ja iOS:lle)
LEDVANCE VIVARES -sovellus projektin suunnitteluun ja tarvitaan vain VIVARES ZIGBEE -järjestelmän käyttöönottoon (saatavilla Androidille ja iOS:lle)

Oikeudelliset tiedot

LEDVANCE BIOLUX-/VIVARES-sovelluksen käyttöä koskevat yksinomaan LEDVANCE BIOLUX- - VIVARES-sovelluksen käyttöehdot, jotka näkyvät sovelluksen asennuksen yhteydessä ja ovat saatavilla sovelluksessa.

Turvallisuustiedot

Tärkeä käyttöilmoitus ja oikeudellinen vastuuvapauslauseke: Tämä tuote on tarkoitettu käytettäväksi osana BIOLUX HCL -järjestelmää (BIOLUX HCL- tai VIVARES ZIGBEE -tukiasemien yhdessä BIOLUX HCL-valaisimien / BIOLUX HCL -LED-nauhojen kanssa, mukaan lukien sisäänrakennettu tai toimitettu laiteohjelmisto/ohjelmisto). LEDVANCE GmbH ei ota vastuuta, velvollisuutta, takuuta tai vakuuta tuotteen toiminnasta yhdistelmänä tai yhdessä kolmansien osapuolten tuotteiden tai muiden tuotteiden kanssa, jotka eivät ole BIOLUX HCL- / VIVARES ZIGBEE -järjestelmän tuotteita.

Referenssit ja linkit

Katso takuutiedot osoitteesta www.ledvance.fi/takuu

SÄHKÖTEKNISET TIEDOT

Nimellisteho	20,00 W
Nimellisjännite	220…240 V
Verkkotaajuus	50…60 Hz
Nimellisvirta	95,000 mA
Käynnistysvirtapiikki	7.84 A
Käynnistysvirran aika T_h50	91 µs

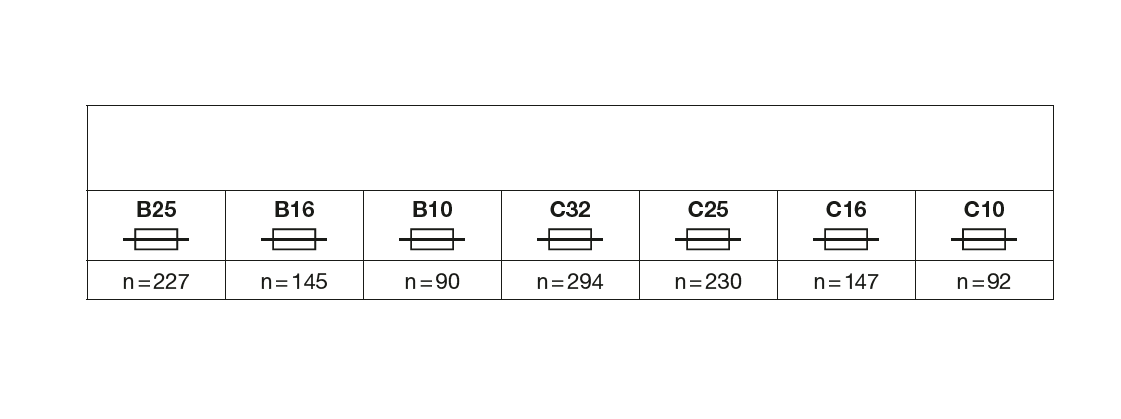

Valaisimien enimmäislukumäärä per B16	145
Valaisimien enimmäismäärä per 10 A (C-tyyppi)	92
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16	147
Tehokerroin (cos φ)	> 0,90
Harmoninen kokonaissärö (THD)	< 20 %
Iskunkestävyysluokka	II
Toimintatapa	External LED driver -virtalähde

Fotometriset tiedot

Valovirta	2100 lm
Valotehokkuus	105 lm/W
Värilämpötila	2700…6500 K
Sisältävän valonlähteen referenssi värilämpötila (Kelvin)	4000 K
Valon väri (EN 12464-1)	Värilämpötilan säätö
Värintoistoindeksi (Ra-indeksi)	≥90
Värilaadun tasaisuus (SDCM)	≤3 sdcm
Valovoima	-
Matala välkyntä	Kyllä
Välkyntä-arvo Pst LM	≤1
Stroboskooppi-ilmiön mitta-arvo SVM	≤ 0.4
Fotometrinen turvallisuusluokka (EN62778)	RG1
Säteilykulma	60 °
UGR, pitkittäinen	≤ 19

MITAT JA PAINO

Halkaisija	175,00 mm
Korkeus	99,00 mm
Tuotteen paino	570,00 g

MATERIAALIT & VÄRIT

Tuotteen väri	Valkoinen
Rungon väri	Valkoinen
Rungon materiaali	Aluminum
Kuvun/heijastimen materiaali	Polycarbonate (PC)
Valopinnan materiaali	Polykarbonaatti
Hehkulankatesti (IEC 60695-2-12)	650 °C
Elohopean määrä	0.0 mg

KÄYTTÖ & KIINNITYS

Käyttöympäristön lämpötila-alue	-20…+40 °C
Varastointilämpötila	-20…+80 °C
Kytkentätapa	Liitin, 3-napainen (L, N, PE)
Kotelointiluokka	IP20
IK-luokka (iskunkestävyys) [PIM]	IK03
Himmennettävä	Kyllä
Type of dimming [GMS]	ZIGBEE
Himmennysalue	1…100 %
Kiinnitystapa	Upotettu
Asennuspaikka	Kattoon
Käyttöympäristö	Sisäkäyttöön
Uppoasennusreiän halkaisija	160 mm
Uppoasennussyvyys	125 mm
Suunnattava	Ei
Mukana valonlähde	Kyllä
Vaihdettava valonlähde	Ei

Käyttöikä

Käyttöikä L70/B50 @ 25 °C	50000 h ¹⁾
Käyttöikä L80/B10 @ 25 °C	40000 h ¹⁾
Käyttöikä L90/B10 @ 25 °C	25000 h
Kytkentäkertojen määrä	50000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

LIITÄNTÄLAITE

Toisiovirta	550 mA
Liitäntälaite - toisiorippelivirta	< 20 %
Liitäntälaite - pituus	160 mm
Liitäntälaite - leveys	70 mm
Liitäntälaite - korkeus	33 mm

SERTIFIKAATIT JA STANDARDIT

Standardit	CE, CB, UKCA, EAC
D-merkintä, rajoitettu pintalämpötila	Ei
Pallonkestävä	Ei
Led-moduuli vaihdettavissa	Ei vaihdettavissa

MUUT LISÄTIEDOT

Lisätty toiminto

VIVARES, BIOLUX

TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA

Kierrätysmateriaalin vähimmäismäärä pakkauksessa	80 % ¹⁾
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina	0 % ¹⁾
Tuotteen kierrätettävyys	Pääosin kierrätettävä tuote ¹⁾
Pakkauksen kierrätettävyys	Pääosin kierrätettävät pakkaukset ¹⁾
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia	Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina	Kyllä
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia	Lead (7439-92-1)

¹⁾ AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti

Tuotekoodi	Pakkausyksikkö (kpl/yksikkö)	Mitat (pituus x leveys x korkeus)	Kokonaispaino	Lukumäärä
4058075724600	Yksikköpakkaus 1	190 mm x 190 mm x 143 mm	776.00 g	5.16 dm³
4058075724617	Kuljetuslaatikko 4	398 mm x 208 mm x 312 mm	3513.00 g	25.83 dm³

Tuotekuva	Tuotenimi	EAN
	BIOLUX HCL CONTROL UNIT S ZB	4058075724624
	ZIGBEE 3.0 DALI CONV LI	4062172044776
	VIVARES ZB CONTROL	4058075427488
	VIVARES ZB COUPLER	4058075463806
	VIVARES ZB L/O SENS 220-240	4058075446182
	VIVARES ZB O SENS 220-240	4058075544222

Tuotteen nimi	Tuotteen merkki	Tuotteen komponenttityyppi	GTIN
MANUAL CONTROL UNIT SELECT DIRECT 100-240 TW RGB ZB	LEDVANCE	Valonohjaus	4099854476334
SENSOR DIRECT LS-PD-7 IR CI ZB	LEDVANCE	Valonohjaus	4099854476358
VIVARES ZB CONTROL	LEDVANCE	Valonohjaus	4058075427488
VIVARES ZB L/O SENS 220-240	LEDVANCE	Valonohjaus	4058075446182
VIVARES ZB O SENS 220-240	LEDVANCE	Valonohjaus	4058075544222
VIVARES ZB COUPLER	LEDVANCE	Valonohjaus	4058075463806
VIVARES ZB SENS ADAPTER	LEDVANCE	Valonohjaus	4058075650107

Käyttöohje / turvallisuusohjeet
BIOLUX HCL CONTROL UNIT

PDF (3.39 MB)

Käyttöohje / turvallisuusohjeet
BIOLUX HCL DL DN150 S 20W TW ZB

PDF (3.52 MB)

Lakitiedot
BIOLUX HCL

PDF (2.11 MB)

Lakitiedot
BIOLUX HCL DL DN150 S 20W TW ZB

PDF (2.19 MB)

Lakitiedot
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Lakitiedot
Safety Insert G11215256

PDF (339.21 KB)

Vaatimustenmukaisuusvakuutukset
CE_BIOLUX HCL DL

PDF (299.26 KB)

EU Data Act
SMART ZigBee Lamps and Luminaires

PDF (456.29 KB)

Tuotekuva: valkoinen tausta, diagonaali
BIOLUX HCL DL DN150 ZB 20W TW

JPG (1.71 MB)

Tuotelinjapiirros kirjaimilla
BIOLUX HCL DL DN150 ZB 20W TW

SVG (15.35 KB)

Tuotelinjapiirros numeroilla
BIOLUX HCL DL DN150 S 21W TW DALI

PNG (700.87 KB)

Tuotelinjapiirros - tekninen
BIOLUX HCL DL DN150 ZB 20W TW

SVG (13.3 KB)

Katalogin tiedot 1
BIOLUX HCL DL DN150 S 20W TW ZB

PNG (182.88 KB)

Katalogin tiedot 2
BIOLUX HCL DL DN150 S 20W TW ZB

PNG (9.25 KB)

Katalogin tiedot 3
BIOLUX HCL DL DN150 S 20W TW ZB

PNG (22.76 KB)

IES-tiedosto (IES)
BIOLUX HCL DL DN150 S 20W TW ZB

IES (4.24 KB)

LDT-tiedosto (Eulumdat)
BIOLUX HCL DL DN150 S 20W TW ZB

LDT (4.75 KB)

ULD-tiedosto (DIALux)
BIOLUX HCL DL DN150 S 20W TW ZB

ULD (500.22 KB)

ROLF-tiedostot (RELUX)
BIOLUX HCL DL GEN 2 DN150 S 20W TW ZB

ROLF (567.67 KB)

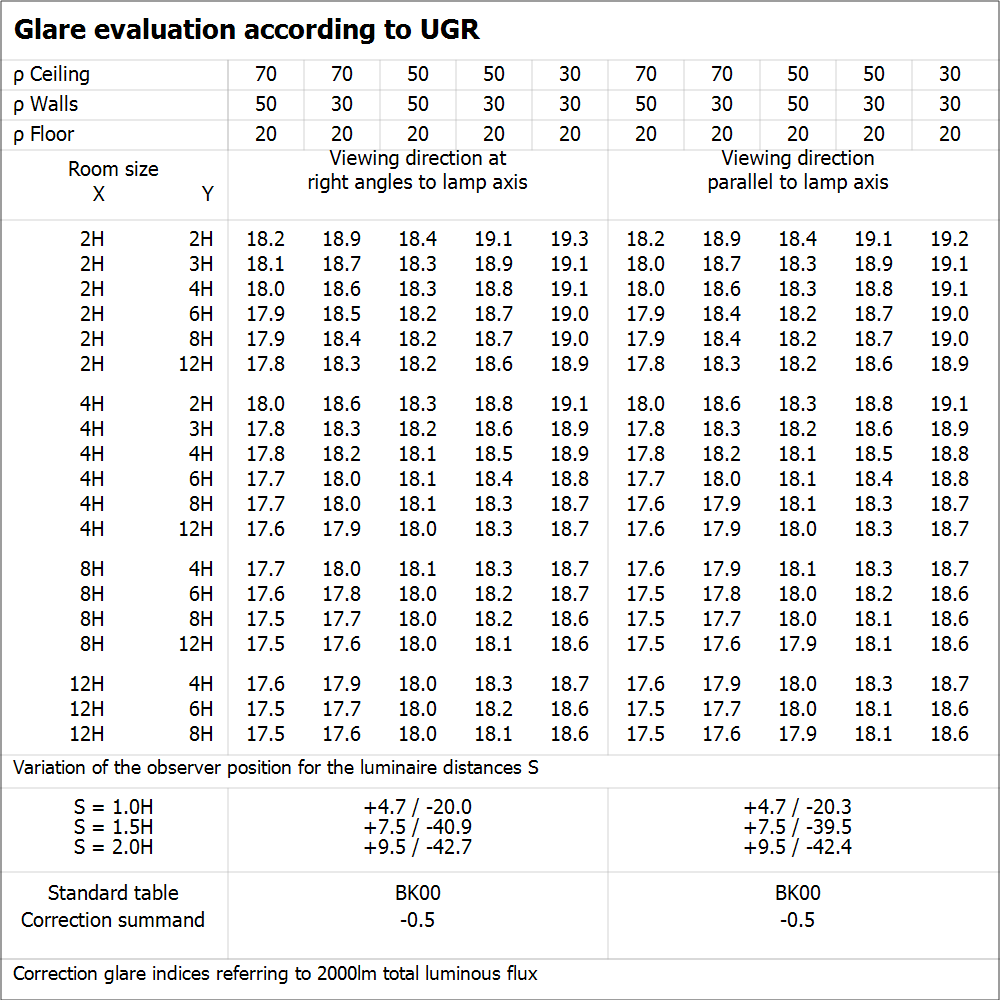

UGR-tiedosto (UGR-taulukko)
BIOLUX HCL DL DN150 S 20W TW ZB

PNG (57.23 KB)

Valonjakokäyrä, tyyppi kartio
BIOLUX HCL DL DN150 S 20W TW ZB

SVG (16.78 KB)

Valonjakokäyrä, tyyppi polar
BIOLUX HCL DL DN150 S 20W TW ZB

SVG (17.62 KB)

BIM Revit 3D
BIOLUX HCL DL G2

ZIP (578.99 KB)

CAD STEP 3D
HCL DL

STEP (152.4 KB)

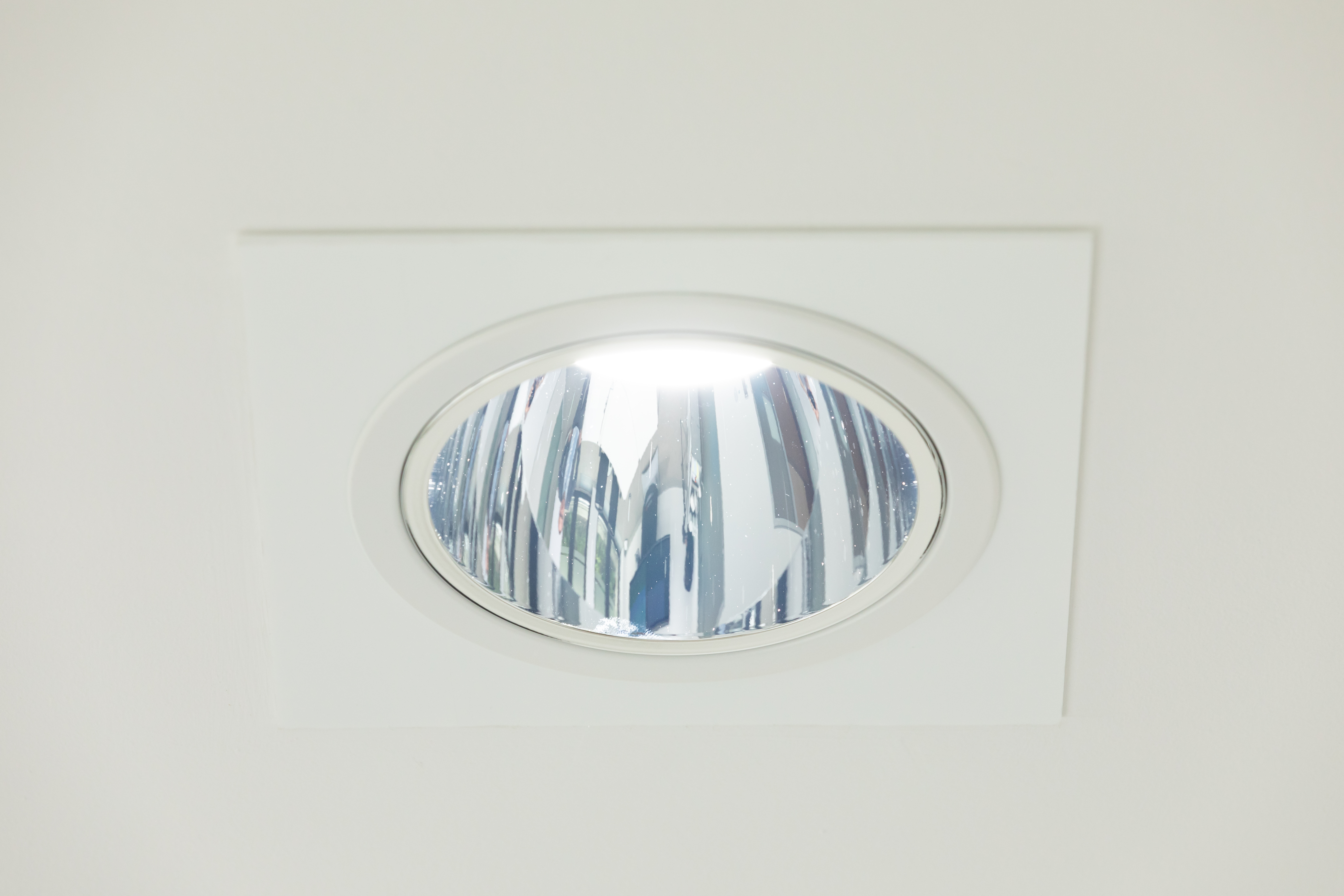

Sovelluskuvat

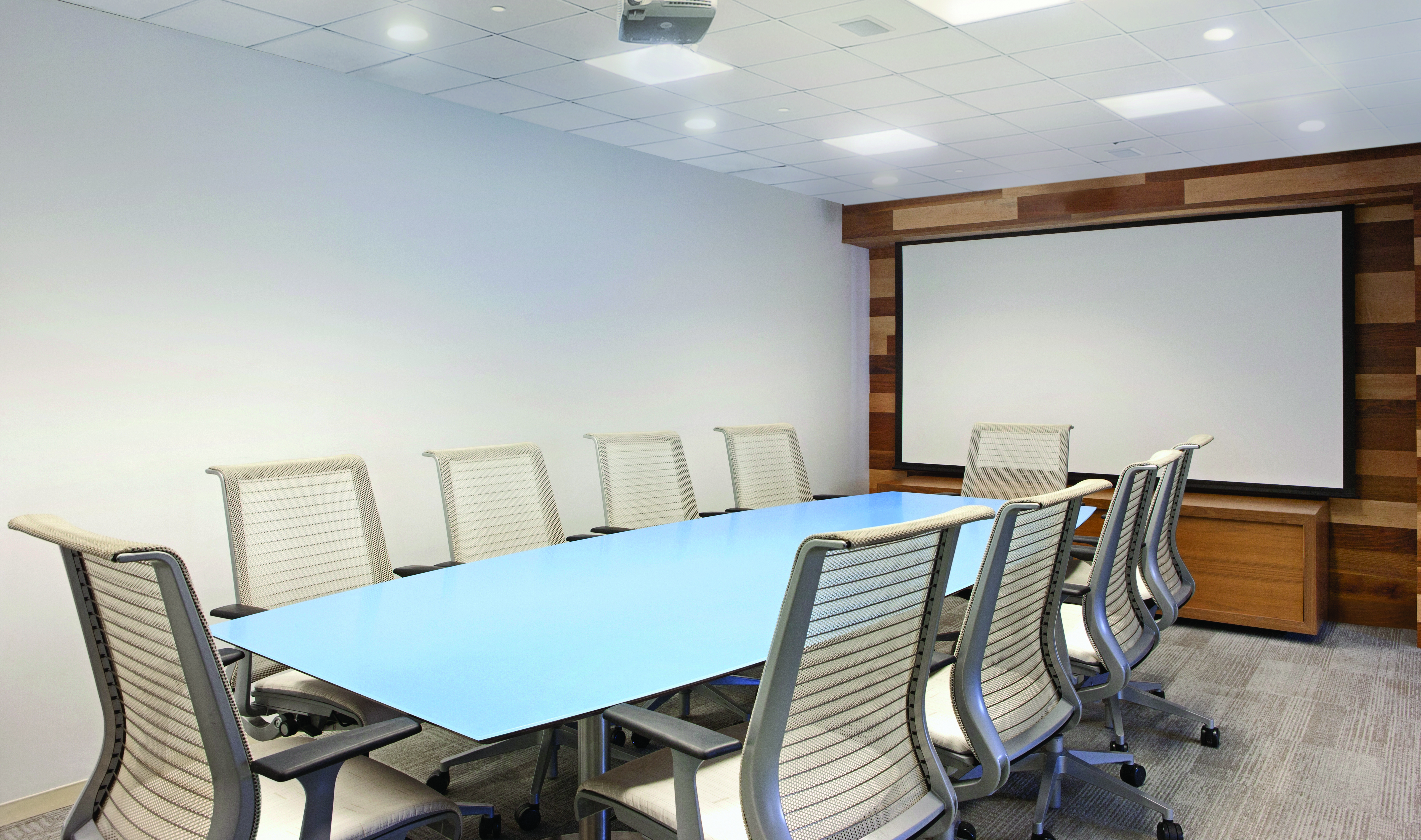

Empty office conference room ret
