LN SF IP44 EM 1200 36 W 4000 K WT

Produktvorteile
  • Nahtlose Integration von Leuchten mit Sicherheitsbeleuchtungs-Funktion in die Allgemeinbeleuchtung
  • Einfache Verkabelung dank mitgeliefertem, vorverdrahtetem Treiber und Batterie für die Sicherheitsbeleuchtungs-Funktion
  • Einfache Prüfung der Sicherheitsbeleuchtungs-Funktion durch integrierte automatische Testfunktion
  • Komfortable Visualisierung der Ergebnisse des automatischen Tests mit enthaltener Kontroll-LED
  • Betrieb der Sicherheitsbeleuchtungs-Funktion mit langlebiger LiFePO4 Batterie mit 3h Betriebsentladungszeit
  • Hohe Lichtausbeute im Normalbetrieb
  • 3 Jahre Garantie
  • Geringer Wartungsaufwand und niedrige Betriebskosten
  • Kabeleinführung an der Rückseite der Leuchte und an den Endkappen für einen einfachen elektrischen Anschluss
  • Einfache und schnelle Installation
  • Flimmerarmes Licht dank speziellem elektronischen Vorschaltgerät
Alle Details anzeigen
Produkt-Datenblatt

PRODUKTDETAILS

Elektrische Daten

Nennleistung 36,00 W
Nennspannung 220…240 V
Netzfrequenz 50…60 Hz
Nennstrom 180 mA
Einschaltstrom 15,6 A
Einschaltstromdauer Th50 265 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16 16
Max. Anz. Leucht. an Sicherungsaut. C10 A 16
Max. Anzahl der Leuchten Leitungsschutzschalter C16 25
Netzleistungsfaktor λ ≥0,90
Oberschwingungsgehalt ≤ 20 %
Schutzklasse I
Betriebsart Integrierter LED-Treiber

Photometrische Daten

Lichtstrom 4000 lm
Lichtausbeute 100 lm/W
Farbtemperatur 4000 K
Lichtfarbe (Bezeichnung) Kalt weiß
Farbwiedergabeindex Ra ≥80
Standardabweichung des Farbabgleichs ≤4 sdcm
Lichtstärke -
Flimmerarm Ja
Flimmer-Messgröße (Pst LM) -
Messgröße für Stro­boskop-Effekte (SVM) -
Photobiologische Risikogruppe gemäß EN62778 RG1
Photobiologische Risikogruppe gemäß EN62471 RG0
Ausstrahlungswinkel 120 °

Maße & Gewicht

Länge 1199,00 mm
Höhe 64,50 mm
Breite 145,00 mm
Produktgewicht 2400,00 g

Materialien & Farben

Produktfarbe Weiß
Gehäusefarbe Weiß
Gehäusematerial Edelstahl
Material Abdeckung Polycarbonat (PC)
Material der lichtemittierenden Fläche Polycarbonat (PC)
Glühdrahtprüfung nach IEC 60695-2-12 650 °C
Quecksilbergehalt der Lampe 0.0 mg

Anwendung & Installation

Umgebungstemperaturbereich +5…+40 °C
Lagertemperaturbereich 5…+35 °C
Anschlussart Schraubenlose-Anschlussklemme, 5-Pole (L, N, PE, DA+, DA-)
Schutzart IP44
Schutzklasse IK (Stoßfestigkeitsgrad) IK08
Dimmbar Nein
Montageart Oberfläche | Abgehängt
Montageort Decke
Anwendungsumgebung Innenanwendungen
Mit Leuchtmittel Ja
Austauschbare Lichtquelleneinheit Nein

Lebensdauer

Lebensdauer L70/B50 bei 25 °C 60000 h 1)
Lebensdauer L80/B10 bei 25 °C 40000 h 1)
Lebensdauer L90/B10 bei 25 °C 25000 h
Anzahl der Schaltzyklen 25000

1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

Vorschaltgerät

Ausgangsstrom 1050 mA

BATTERIE

Batterieart LiFePO4
Batteriegröße Others
Nennspannung der Batterie 3,2 V
Nominale Batteriekapazität 4500 mAh
Batterieladedauer < 24 h

Notbeleuchtung

Notfall-Anwendungsbereich Anti-Panik-Beleuchtung, Rettungswegbeleuchtung
Art des Notlichtbetriebs Dauerschaltung, Bereitschaftsschaltung
Art des Notbetriebtests Automatisch
Leistung im Dauerschaltung 36 W
Leistung im Notbetrieb 3,0 W
Lichtstrom im Dauerschaltung 4000 lm
Lichtstrom im Notbetrieb 350 lm
Nennbetriebsdauer 3 h
Integrierter Prüfschalter Nein

Zertifikate & Standards

Normen CE, CB, ENEC, TÜV SÜD, EAC
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" Nein
Ballwurfsicher Nein
Austauschbare Lichtquelle (EPREL) Nicht austauschbar

Zusätzliche Produktdaten

Anzahl Leuchtmittel -
BEG förderfähig Nein

PRODUKTDATENBLATT ZU DEN UMWELTEIGENSCHAFTEN UND -MERKMALEN

Mindestanteil an recyceltem Material in der Verpackung 80 % 1)
Mindestanteil an recyceltem Material im Produkt 0 % 1)
Recyclingfähigkeit des Produkts Größtenteils recycelbares Produkt 1)
Recyclingfähigkeit der Verpackung Größtenteils recycelbare Verpackung 1)
Liste der gefährlichen Stoffe, die im Produkt in Konzentrationen größer als 0,1 % Massenanteil enthalten sind Nein
Enthält besonders besorgniserregende Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil Ja
Liste der besonders besorgniserregenden Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil Lead (7439-92-1)

1) Gemäß dem AGEC-Dekret 2022-748 (französische Anti-Abfall-Gesetzgebung für eine Kreislaufwirtschaft)

Produktvorteile
  • Nahtlose Integration von Leuchten mit Sicherheitsbeleuchtungs-Funktion in die Allgemeinbeleuchtung
  • Einfache Verkabelung dank mitgeliefertem, vorverdrahtetem Treiber und Batterie für die Sicherheitsbeleuchtungs-Funktion
  • Einfache Prüfung der Sicherheitsbeleuchtungs-Funktion durch integrierte automatische Testfunktion
  • Komfortable Visualisierung der Ergebnisse des automatischen Tests mit enthaltener Kontroll-LED
  • Betrieb der Sicherheitsbeleuchtungs-Funktion mit langlebiger LiFePO4 Batterie mit 3h Betriebsentladungszeit
  • Hohe Lichtausbeute im Normalbetrieb
  • 3 Jahre Garantie
  • Geringer Wartungsaufwand und niedrige Betriebskosten
  • Kabeleinführung an der Rückseite der Leuchte und an den Endkappen für einen einfachen elektrischen Anschluss
  • Einfache und schnelle Installation
  • Flimmerarmes Licht dank speziellem elektronischen Vorschaltgerät
Anwendungsgebiete
  • Sicherheitsbeleuchtung für Rettungswege
  • Antipanik-Beleuchtung
  • Gebäude, für die Sicherheitsbeleuchtung von 3 h erforderlich ist
  • Effizienter Ersatz für traditionelle T8- und T5-Lichtleisten
  • Öffentliche Gebäude
  • Korridore, Treppenhäuser
Produkteigenschaften
  • Zertifiziert gemäß Europäischer Normen (EN 60598-1:2015; EN 60598-2-22:2014)
  • Leuchte für Allgemeinbeleuchtung und Sicherheitsbeleuchtung geeignet
  • Einzelbatterieleuchten
  • Sicherheitsbeleuchtungs-Funktion: Batterieentladedauer 3 h
  • Funktionstest der Sicherheitsbeleuchtung: automatisch (AT)
  • Batterietechnologie: LiFePO4
  • Umgebungstemperaturbereich bei Betrieb: 5°…+40° C
  • Anbauleuchte mit direkter Lichtemission
  • Schutzart: IP44
  • Stoßfestigkeit: IK08
  • Verfügbar in 2 verschiedenen Längen: 1200 mm and 1500 mm
  • Hohe Lichtausbeute: bis zu 115 lm/W
Technische Ausstattung
  • Zubehör zur Abhängung erhältlich
  • Inklusive Montageschrauben und Dübel
Referenzen / Verweise
EAN Verpackungseinheit (Stück pro Einheit) Abmessungen (Länge x Breite x Höhe) Bruttogewicht Volumen
4058075402973 Faltschachtel
1		 1,207 mm x 150 mm x 77 mm 2621.00 g 13.94 dm³
4058075402980 Versandschachtel
4		 1,228 mm x 319 mm x 183 mm 11774.00 g 71.69 dm³

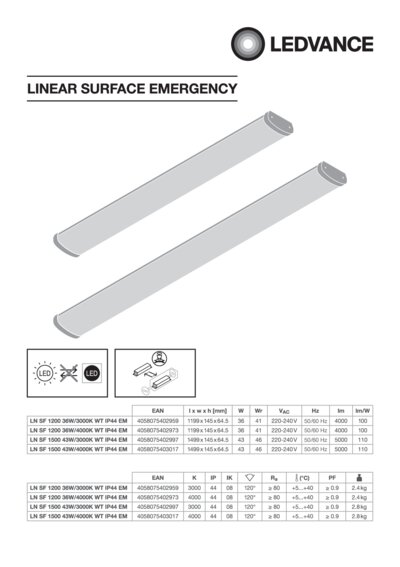

Bedienungsanleitung / Sicherheitshinweise
UI_Linear Surface Emer gency PDF (6.79 MB)

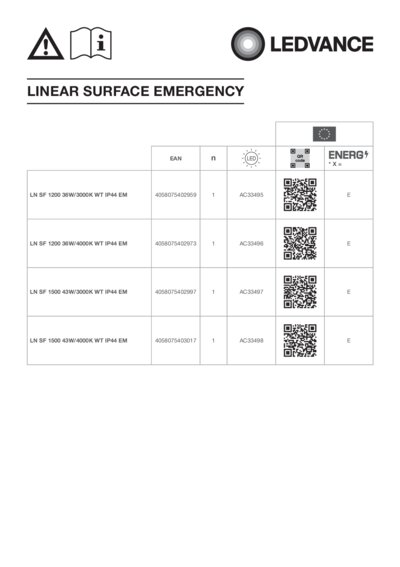

Rechtliche Hinweise
LINEAR SURFACE EMERGEN CY PDF (1.12 MB)

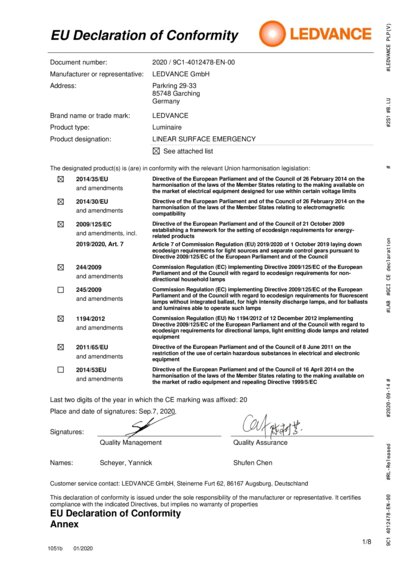

Konformitätserklärung
LN SF WT IP44 EM PDF (314.72 KB)

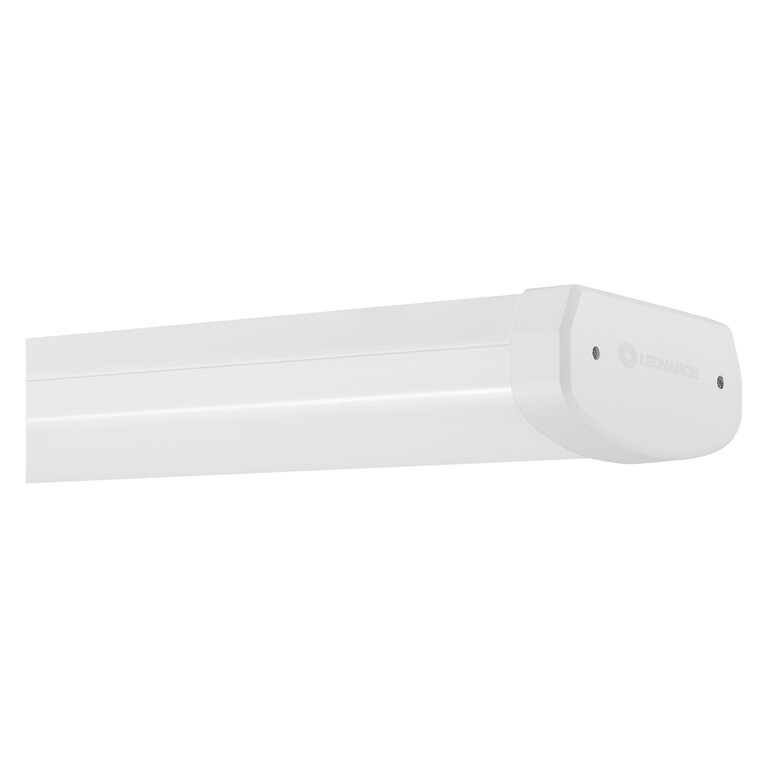

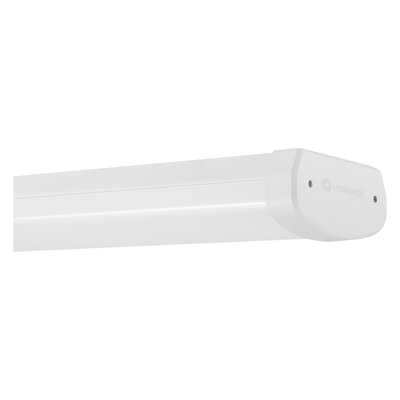

Produktbild: weißer Hintergrund, diagonal
LINEAR SURFACE JPG (867.67 KB)

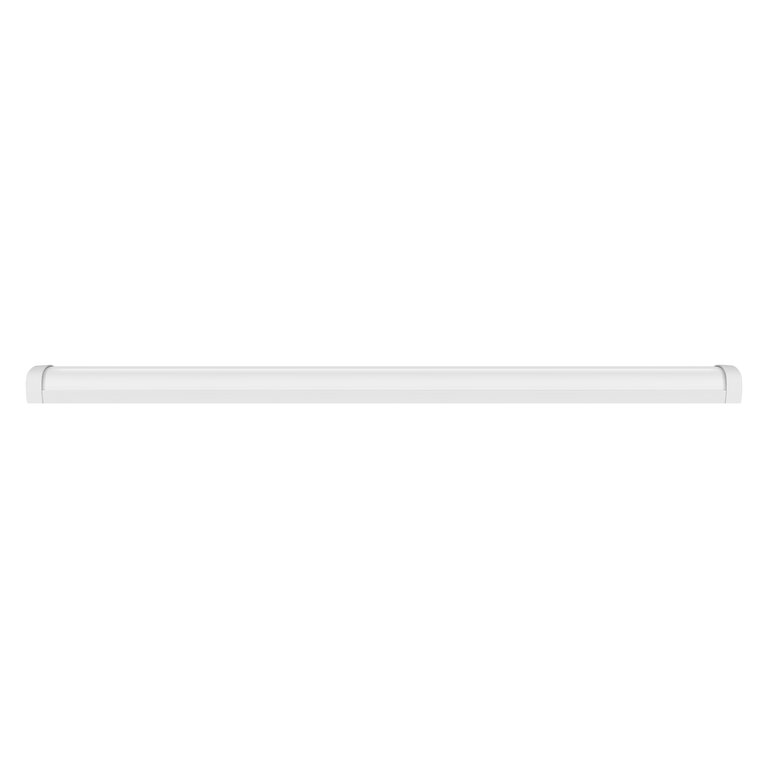

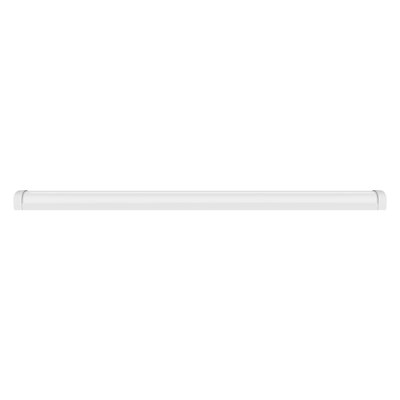

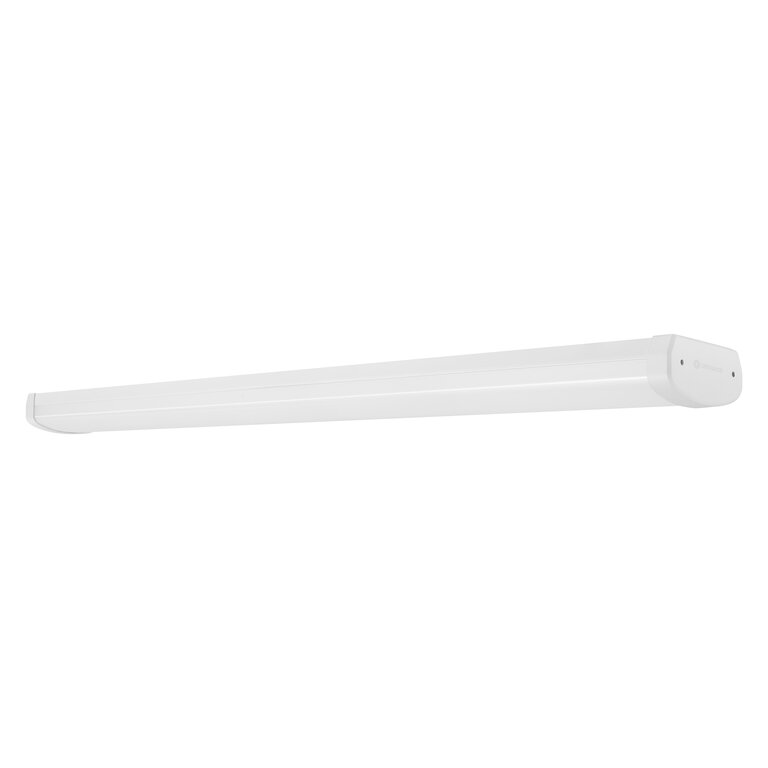

Produktbild: weißer Hintergrund, horizontal
LN SF 1200 36W JPG (688.32 KB)
Produktbild: weißer Hintergrund, hochkant
LN SF 1200 36W JPG (771.22 KB)
Produkt Grafik mit Buchstaben
LN SF 1200 36W SVG (7.9 KB)
Produkt Grafik mit Ziffern
LN SF 1200 36W SVG (14.43 KB)
Produktlinienzeichnung, Vorderansicht, ohne Abmessungen
LN SF 1200 36W SVG (5.14 KB)
IES-Datei (IES)
LN SF 1200 36W 4000K W T IP44 EM IES (3.65 KB)
LDT-Datei (Eulumdat)
LN SF 1200 36W 4000K W T IP44 EM LDT (2.38 KB)
ULD-Datei (DIALux)
LN SF 1200 36W-4000K W T IP44 ULD (335.36 KB)
ROLF-Datei (RELUX)
LN SF 1200 36W-4000K ROLF (186.79 KB)

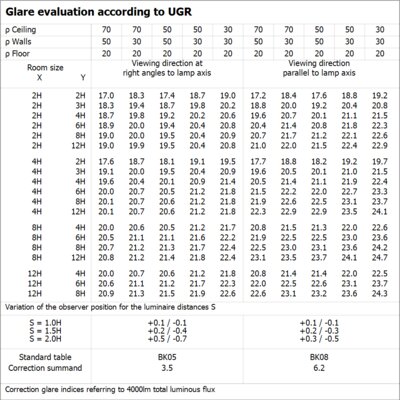

UGR-Datei (UGR-Tabelle)
LN SF 1200 36W 4000K W T IP44 EM PNG (61.1 KB)

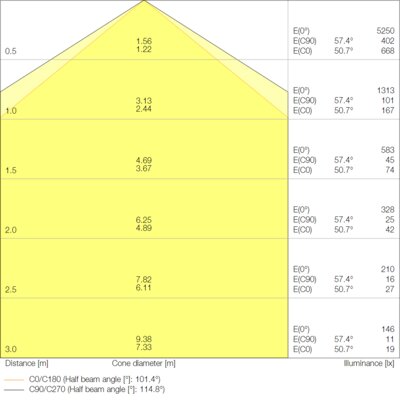

Lichtverteilungskurve, Typ Kegel
LN SF 1200 36W 4000K SVG (89.29 KB)
Lichtverteilungskurve, Typ Kegel
LN SF 1200 36W 4000K W T IP44 EM PNG (47.47 KB)
Lichtverteilungskurve, Typ Kegel
LN SF 1200 36W 4000K W T IP44 EM SVG (16.77 KB)

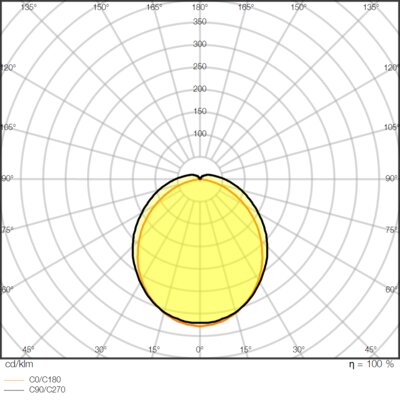

Lichtverteilungskurve, Typ Polar
LN SF 1200 36W 4000K SVG (543.88 KB)
Lichtverteilungskurve, Typ Polar
LN SF 1200 36W 4000K W T IP44 EM PNG (164.46 KB)
Lichtverteilungskurve, Typ Polar
LN SF 1200 36W 4000K W T IP44 EM SVG (20.41 KB)
CAD STEP dreidimensional
LN SF IP44 G1 1200 STEP (1.9 MB)
EAN SEG-Nr. ELDAS-Nummer
4058075402973 7215494 941304020
