NAV 100 LED FILAMENT VALUE 7500LM 41W 740 E40

Produktvorteile
  • Gleiches Design wie bei traditionellen NAV-Lampen mit röhrenförmigem, klarem Vollglas-Kolben
  • Komplette Nutzung des Reflektors der bestehenden Leuchte dank 360 Grad Ausstrahlungswinkel
  • Spart bis zu 78 % Energie bei Verwendung als Ersatz für Natriumdampflampen (NAV)
  • Sofort 100 % Licht, keine Aufwärmzeit
  • Ähnliche Lichtverteilung wie traditionelle NAV Lampen
Alle Details anzeigen
Produkt-Datenblatt

PRODUKTDETAILS

Elektrische Daten

Nennleistung 41 W
Bemessungsleistung 41.00 W
Nennspannung 220…240 V
Betriebsart KVG/VVG, Netzspannung
Leistungsaufnahme der herkömml. Lampe 100 W
Nennstrom 175 mA
Stromart Wechselstrom (AC)
Einschaltstrom 9.1 A
Betriebsfrequenz 50/60 Hz
Netzfrequenz 50/60 Hz
Max. Anzahl Lampen an LS-Schalter B10 A 3
Max. Anzahl Lampen an LS-Schalter B10 A - KVG/VVG ohne Kompensation 3
Max. Anzahl Lampen an LS-Schalter B10 A - KVG/VVG mit Kompensation 3
Max. Anzahl Lampen an LS-Schalter B16 A 6
Max. Anzahl Lampen an LS-Schalter B16 A - KVG/VVG ohne Kompensation 6
Max. Anzahl Lampen an LS-Schalter B16 A - KVG/VVG mit Kompensation 4
Oberschwingungsgehalt 10 %
Netzleistungsfaktor λ > 0,90
Stoßspannungsfestigkeit (L – N) 2 kV

Photometrische Daten

Lichtstärke Not relevant
Lichtstrom 7500 lm
Nennnutzlichtstrom 90° 7500 lm
Lichtausbeute 182 lm/W
Lichtstromerhalt am Ende der Nennlebensdauer 0.70
Lichtfarbe (Bezeichnung) Kalt weiß
Farbtemperatur 4000 K
Farbwiedergabeindex Ra 70
Lichtfarbe 740
Standardabweichung des Farbabgleichs ≤6 sdcm
Bemessungs-LLMF bei 6.000 h 0.80
Flimmer-Messgröße (Pst LM) 1
Messgröße für Stro­boskop-Effekte (SVM) 0,4

Lichttechnische Daten

Ausstrahlungswinkel 360 °
Aufwärmzeit (60 %) ‹ 0.50 s
Startzeit < 0.5 s

Maße & Gewicht

Gesamtlänge 225.00 mm
Durchmesser 46,00 mm
Maximaler Durchmesser 46 mm
Produktgewicht 170,00 g

Temperaturen & Betriebsbedingungen

Umgebungstemperaturbereich -20…+50 °C 1)
Maximale Temperatur am Messpunkt tc 90 °C

1) Umgebungstemperatur der Lampe - bei geschlossenen Leuchten: Temperatur innerhalb der Leuchte

Lebensdauer

Lebensdauer L70/B50 bei 25 °C 25000 h
Anzahl der Schaltzyklen 100000
Lichtstromerhalt am Ende der Wartung 0.70
Bem.-Lampenüberlebensfaktor bei 6.000 h ≥ 0.90

Zusätzliche Produktdaten

Sockel (Normbezeichnung) E40
Quecksilbergehalt der Lampe 0.0 mg
Quecksilberfrei Ja

Einsatzmöglichkeiten

Dimmbar Nein

Zertifikate & Standards

Energieeffizienzklasse C 1)
Energieverbrauch 41.00 kWh/1000h
Schutzart IP65
Normen CE, EAC, UKCA
Photobiologische Risikogruppe gemäß EN62778 RG1

1) Energieeffizienzklasse auf einer Skala von A (höchste Effizienz) bis G (niedrigste Effizienz)

Länderspezifische Informationen

Bestellnummer NAV 100 LED FIL

LOGISTISCHE DATEN

Lagertemperaturbereich -20…+80 °C

Daten gemäß der Verordnung zur Energieverbrauchskennzeichnung EU 2019/2015

Verwendete Beleuchtungstechnologie LED
Ungebündeltes oder gebündeltes Licht NDLS
Netzspannung / Nicht direkt an die Netzspannnung angeschlossen MLS
Sockel der Lichtquelle (oder anderes el. Schnittstelle) E40
Vernetzte Lichtquelle (CLS) Nein
Farblich abstimmbare Lichtquelle Nein
Hülle Nein
Lichtquelle mit hoher Leuchtdichte Nein
Blendschutzschild Nein
Ähnliche Farbtempe­ratur SINGLE_VALUE
Angabe, ob äquivalente Leistungsaufnahme Nein
Länge 225,00 mm
Höhe 46.00 mm
Breite 46.00 mm
Farbwertanteil x 0,38
Farbwertanteil y 0,38
Wert des R9-Farbwiedergabeindex 1
Halbwertswinkelentsprechung SPHERE_360
Lebensdauerfaktor 0.9
Verschiebungsfaktor 0.9
LED Lichtquelle ersetzt eine Leuchtstofflichtquelle Nein
EPREL ID 1371174
Model number AC46365,AC46365,AC46365,AC46365

PRODUKTDATENBLATT ZU DEN UMWELTEIGENSCHAFTEN UND -MERKMALEN

Menge der Edelmetalle Enthält mindestens 1 mg
Mindestanteil an recyceltem Material in der Verpackung 80 % 1)
Mindestanteil an recyceltem Material im Produkt 0 % 1)
Recyclingfähigkeit des Produkts Größtenteils recycelbares Produkt 1)
Recyclingfähigkeit der Verpackung Größtenteils recycelbare Verpackung 1)
Liste der gefährlichen Stoffe, die im Produkt in Konzentrationen größer als 0,1 % Massenanteil enthalten sind Nein
Enthält besonders besorgniserregende Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil Nein

1) Gemäß dem AGEC-Dekret 2022-748 (französische Anti-Abfall-Gesetzgebung für eine Kreislaufwirtschaft)

Produktvorteile
  • Gleiches Design wie bei traditionellen NAV-Lampen mit röhrenförmigem, klarem Vollglas-Kolben
  • Komplette Nutzung des Reflektors der bestehenden Leuchte dank 360 Grad Ausstrahlungswinkel
  • Spart bis zu 78 % Energie bei Verwendung als Ersatz für Natriumdampflampen (NAV)
  • Sofort 100 % Licht, keine Aufwärmzeit
  • Ähnliche Lichtverteilung wie traditionelle NAV Lampen
Anwendungsgebiete
  • Straßen
  • Flächenbeleuchtung
  • Fußgängerzonen
  • Parkanlagen
  • Außenanwendungen nur in geeigneten Leuchten
Produkteigenschaften
  • Geeignet für den Betrieb mit konventionellen Vorschaltgeräten (KVG, VVG) oder 230 V Netzspannung
  • Sehr hohe Effizienz von bis zu 190 lm/W
  • Leistungsfaktor: 0,9
  • Schutzart: IP65
  • Überspannungsschutz: bis zu 2 kV (L-N)
Sicherheitshinweise
  • Nicht für den Betrieb mit Zündgeräten geeignet.
  • Der Betrieb am Kondensator kann zu einer Reduzierung des Leistungsfaktors der Anlage führen.
  • Der tc-Punkt der Lampe liegt bei horizontalem Einbau auf der Oberseite der Lampe.
  • Einsatz in Leuchten mit eng anliegenden Reflektoren und in engen Leuchten nicht empfohlen.
  • Nur geeignet für Temperaturen bis 50 °C innerhalb der Leuchte. Einsatz in Leuchten mit enganliegenden Reflektoren und in engen Leuchten nicht empfohlen.
  • Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
EAN Verpackungseinheit (Stück pro Einheit) Abmessungen (Länge x Breite x Höhe) Bruttogewicht Volumen
4099854072079 Faltschachtel
1		 52 mm x 52 mm x 311 mm 241.00 g 0.84 dm³
4099854319730 Versandschachtel
6		 235 mm x 180 mm x 340 mm 1893.00 g 14.38 dm³
4099854072086 Versandschachtel
6		 329 mm x 176 mm x 133 mm 1634.00 g 7.70 dm³
Bedienungsanleitung / Sicherheitshinweise

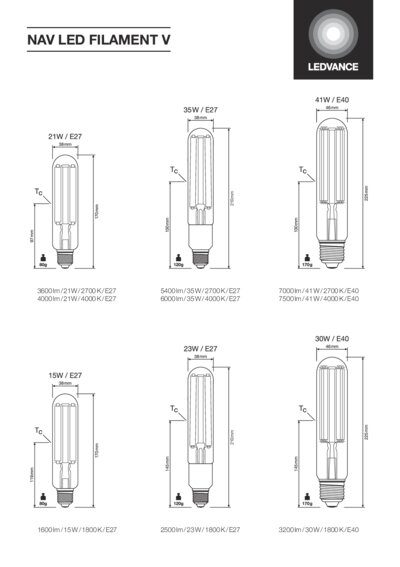

NAV LED FILAMENT V PDF (2.69 MB)
Rechtliche Hinweise
Informationstext 18 Ab s 4 ElektroG PDF (435.15 KB)

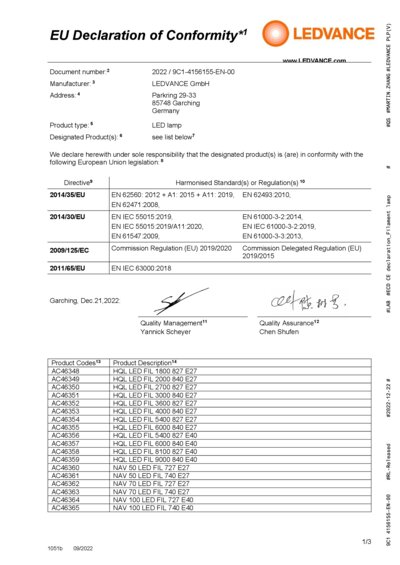

Konformitätserklärung
HID LED FILAMENT PDF (239.33 KB)
EPD

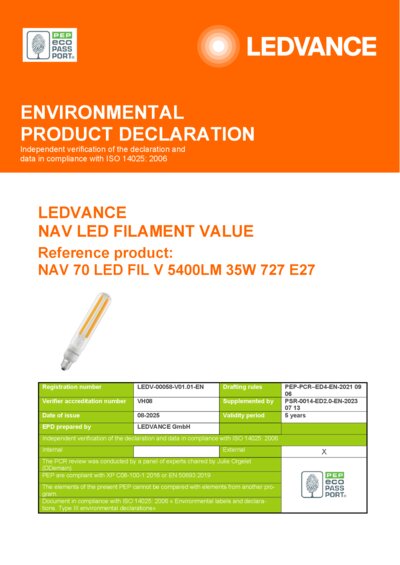

ENVIRONMENTAL PRODUCT DECLARATION NAV LED FI LAMENT VALUE PDF (661.15 KB)

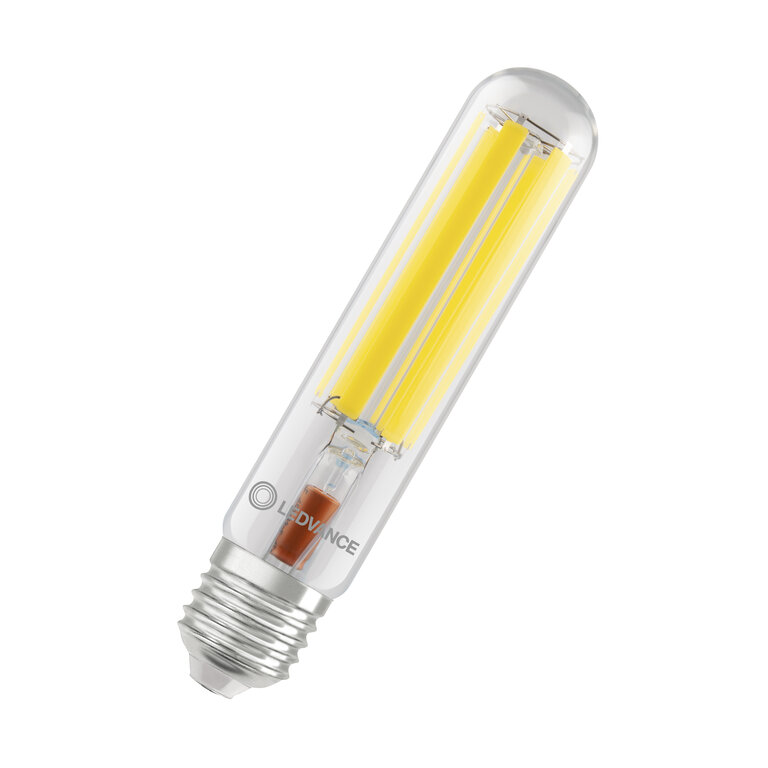

Produktbild: weißer Hintergrund, diagonal mit LEDVANCE-Logo
NAV 100 LED FIL V 41W JPG (1.17 MB)
Produktbild: weißer Hintergrund, diagonal
NAV 100 LED FIL V 41W JPG (1.16 MB)

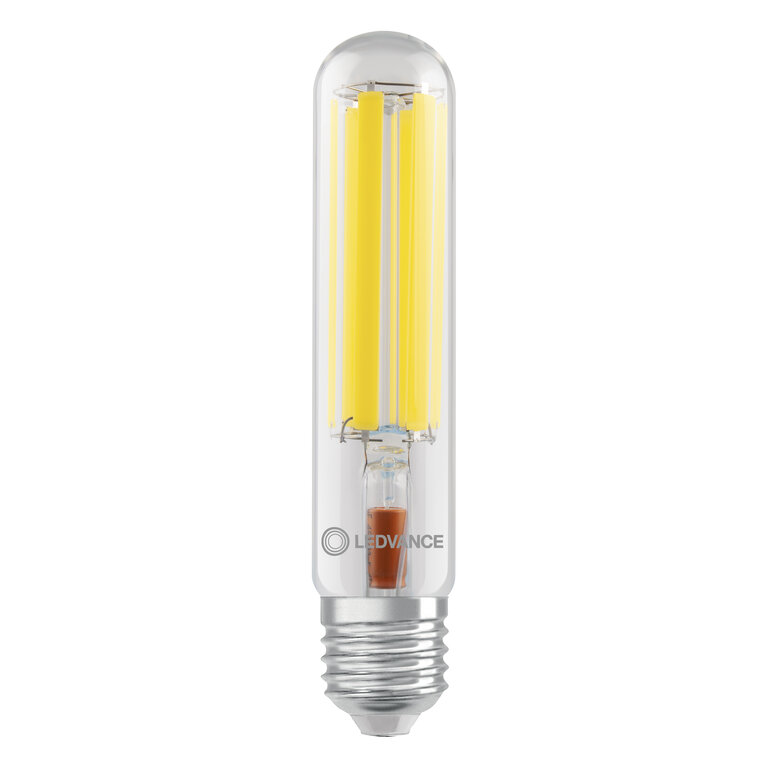

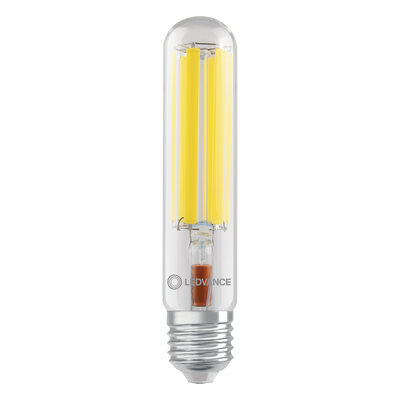

Produktbild: weißer Hintergrund, hochkant LEDVANCE-Logo
NAV 100 LED FIL V 41W JPG (1.09 MB)

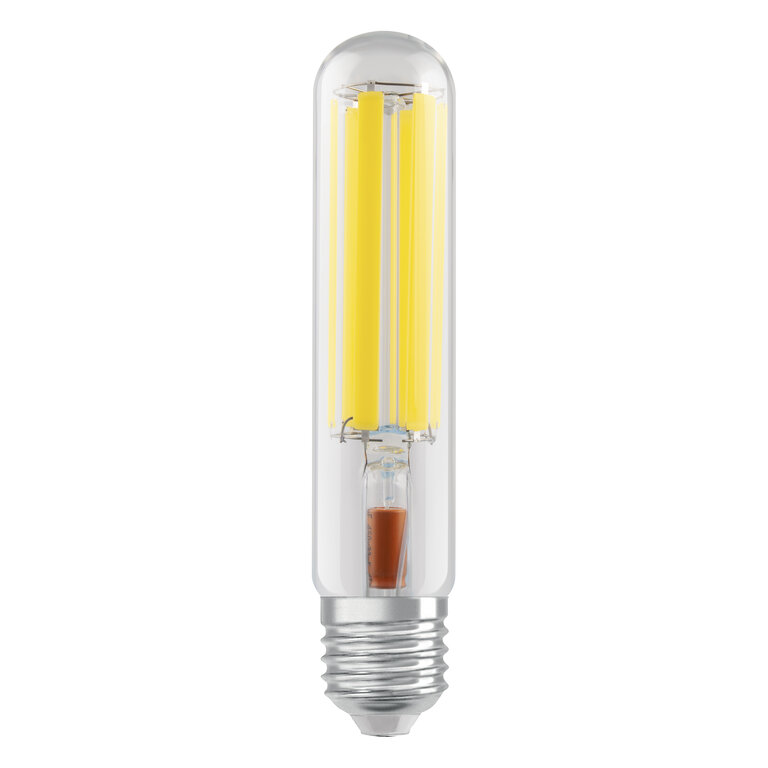

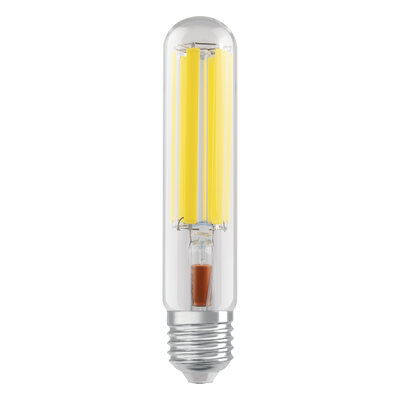

Produktbild: weißer Hintergrund, hochkant
NAV 100 LED FIL V 41W JPG (1.08 MB)
Produkt Grafik mit Buchstaben
NAV 100 LED FIL V 41W SVG (19.05 KB)
Produkt Grafik mit Ziffern
NAV 100 LED FIL V 41W SVG (25.19 KB)
Produktlinienzeichnung - technisch
NAV 100 LED FIL V 41W SVG (15.09 KB)

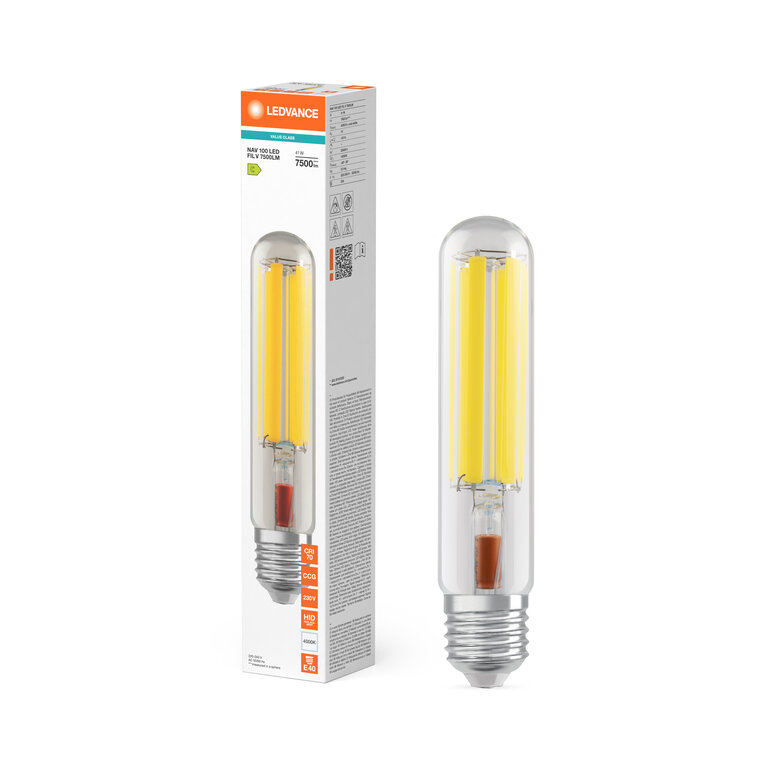

Kombiaufnahme = Produkt-Beauty-Shot + Verpackungsbild
FC1 NAV 100 LED V 7500 LM 41W 740 FIL E27 JPG (649.14 KB)

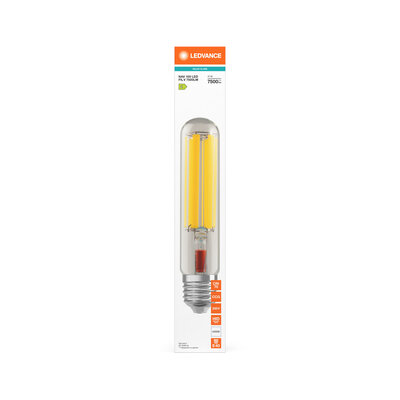

Verpackungsabbildung, Vorderansicht
FC1 NAV 100 LED V 7500 LM 41W 740 FIL E27 JPG (438.66 KB)

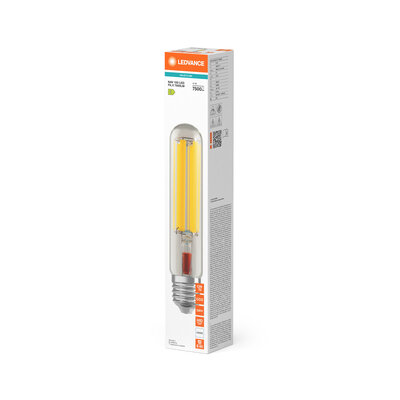

Verpackungsbild, räumlich
FC1 NAV 100 LED V 7500 LM 41W 740 FIL E27 JPG (546.2 KB)
Energieeffizienzlabel
EL-4099854072079-AC463 65 PDF (21.75 KB)
Logos und Piktogramme
C left SVG (2.36 KB)
Logos und Piktogramme
C left BW SVG (1.07 KB)
Logos und Piktogramme
C right SVG (2.35 KB)
Logos und Piktogramme
C right BW SVG (1.06 KB)
IES-Datei (IES)
NAV 100 LED FIL V 7500 LM 41W 740E40LEDV IES (2.45 KB)
LDT-Datei (Eulumdat)
NAV 100 LED FIL V 7500 LM 41W 740E40LEDV LDT (1.82 KB)
UGR-Datei (UGR-Tabelle)
NAV 100 LED FIL V 7500 LM 41W 740E40LEDV PNG (58.47 KB)
Lichtverteilungskurve, Typ Polar
NAV 100 LED FIL V 7500 LM 41W 740E40LEDV SVG (20.02 KB)

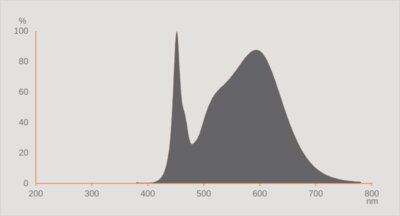

Spektrale Leistungsverteilung
