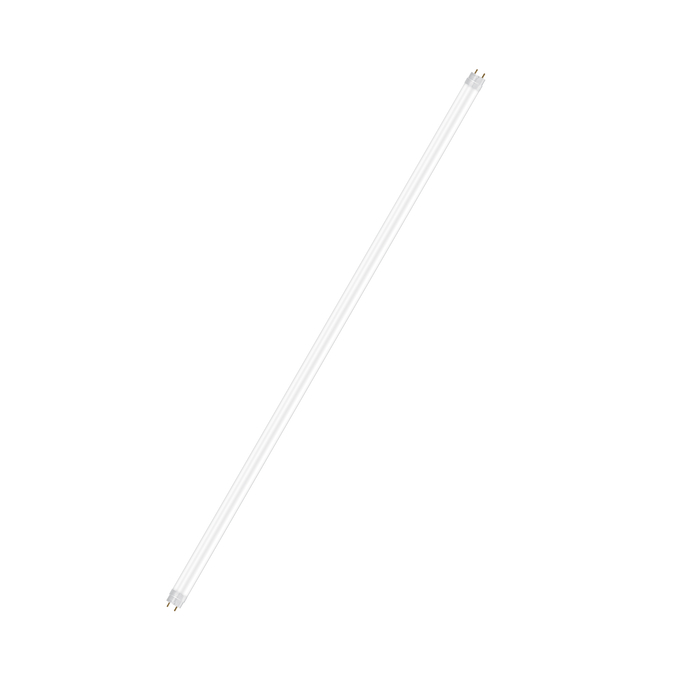

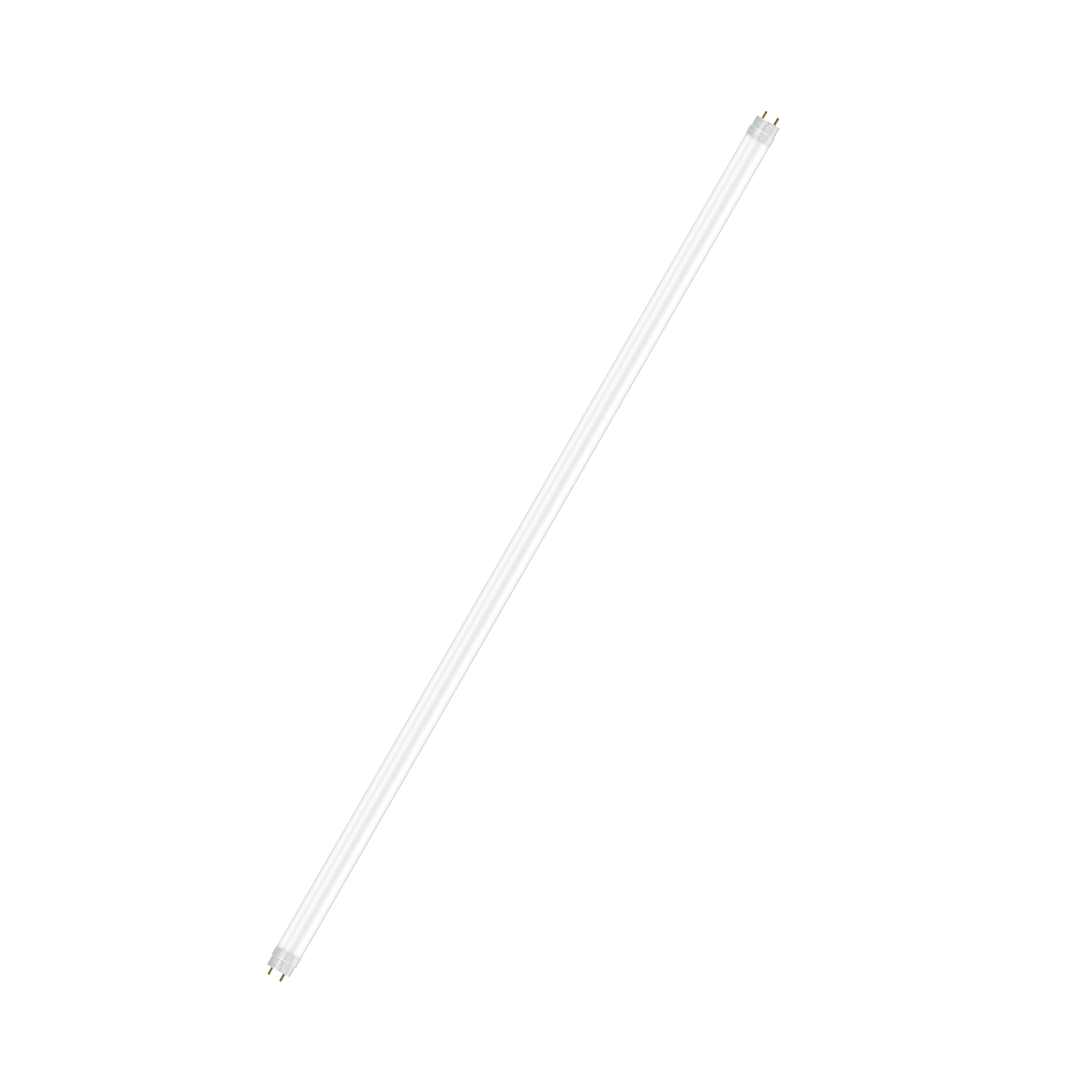

SubstiTUBE T8 EM STAR PC

ST8SP-EM 19.1 W/4000 K 1500 mm

GTIN: 4058075820319 Manicotto / 1 Mostra tutti i pacchetti
Scarica hoja de datos
Garanzia di 5 anni

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto
  • Estremamente resistente alla rottura grazie alla copertura in policarbonato
  • Elevata omogeneità della luce
  • Risparmio energetico fino al 68% rispetto alle tradizionali lampade fluorescenti T8
  • Accensione istantanea senza sfarfallio
Aree di applicazione
  • Corridoi, scalinate, parcheggi, garage
  • Celle frigorifere e depositi
  • Magazzini
  • Applicazioni domestiche
  • Illuminazione generale per temperature ambiente da -20 a +45 °C
Caratteristiche del prodotto
  • Sostituzione LED per lampade fluorescenti T8 classiche con attacco G13 per l'uso in apparecchi di illuminazione a CCG o su rete CA
  • Tubo LED T8 in plastica con attacco G13
  • Basso sfarfallio secondo EU 2019/2020 (SVM ≤ 0,4 / PstLM ≤ 1)
  • Priva di mercurio e conforme a RoHS
  • Comando singolo e in tandem sull'alimentatore convenzionale (versione 0,6 m)
  • Grado di protezione: IP20
Apparecchiatura / Accessori
  • Idoneo per il funzionamento con alimentazione convenzionale
Consulenza legale
  • Efficienza e distribuzione della luce dipendono dal posizionamento degli apparecchi
Consigli per la sicurezza
  • Operation in outdoor applications in suitable damp-proof luminaires possible according to data sheet and installation instruction.
  • Il punto Tc si trova sotto l'etichetta del prodotto sul lato anteriore della lampada.
Riferimenti / Collegamenti
DATI ELETTRICI
Potenza nominale 19,1 W
Potenza di costruzione 19.10 W
Tensione nominale 220…240 V
Corrente nominale 90 mA
Tipo di corrente Corrente alternata (CA)
Corrente di innesco 18,8 mA
Frequenza di funzionamento 50…60 Hz
Frequenza di rete 50…60 Hz
Numero massimo di lampade sul c 10 A (B) 85
Numero max di lampade per interruttore 22
Massimo lampada n. su interruzione di circuito. 16 A (B) 136
Distorsione armonica totale < 20 %
Fattore di potenza λ > 0,90
Dati fotometrici
Flusso luminoso 2000 lm
Efficienza luminosa 104 lm/W
Fattore manten. flus lum fine du 0.70
Colore della luce (descrizione) Bianco freddo
Temperatura di colore 4000 K
Indice di resa cromatica Ra ≥80
Tonalità di luce 840
Standard Deviation of Color Matching ≤6 sdcm
Dati illuminotecnici
Ampiezza fascio luminoso 190 °
Tempo di riscaldamento (60 %) ‹ 0.50 s
Tempo innesco < 0.5 s
DIMENSIONI E PESO
Lunghezza totale 1513.00 mm
Lungh con attacco,senza spinotti/conness 1500 mm
Diametro 26,70 mm
Peso prodotto 139,00 g
TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO
Temperatura ambiente -20…+45 °C
t° max su punto di prova Tc 75 °C
Durata
Numero cicli accensione / spegnimento 200000
Mantenimento flusso luminoso a f 0.70
Fattore sopravvivenza car. 6.000 ≥ 0.90
ALTRE CARATTERISTICHE DEL PRODOTTO
Attacco (denominazione da norma) G13
Contenuto di mercurio nella lampada 0.0 mg
Senza mercurio Sì
Forma / finitura Opaco
CARATTERISTICHE
Dimmerabile No
CERTIFICATI, NORME E DIRETTIVE
Classe di efficienza energetica A+ 1)
Consumo di energia 19.10 kWh/1000h
Grado di protezione IP20
Norme CE, CB
Gruppo di sicurezza fotobiologic EN62778 RG0
1) Classe di efficienza energetica (CEE) su una scala da A++ (efficienza massima) a E (efficienza minima)
Classificazioni specifiche per paese
Sistema internazionale codifica lampade DR-19.1/840-G13-25.5/1500
Numero d'ordine ST8SP-1.5M 19,1
DATI LOGISTICI
Temperatura di stoccaggio -20…+80 °C
Dati del regolamento sull'etichettatura energetica secondo UE 2019/2015
Tipo di cappuccio della sorgente luminosa (o altra interfaccia elettrica) G13
Lunghezza 1513,00 mm
Altezza (incl. Apparecchi cilin.) 26.70 mm
Larghezza (incl. Apparecchi rotondi) 26.70 mm
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
Tasso minimo di materiale riciclato nell'imballaggio 80 % 1)
Percentuale minima di contenuto riciclato nel prodotto 0 % 1)
Riciclabilità del prodotto Imballaggio in gran parte riciclabile 1)
Riciclabilità dell'imballaggio Prodotto in gran parte riciclabile 1)
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa Additional info can be provided per individual request
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
Codice prodotto Unità di imballo (Pezzi/unità) Dimensioni (lunghezza x profondità x altezza) Peso lordo Volume
4058075820319 Manicotto
1		 1,610 mm x 27 mm x 27 mm 241.00 g 1.17 dm³
4058075820326 Cartone di spedizione
8		 1,629 mm x 148 mm x 88 mm 2409.00 g 21.22 dm³
